Instrukcja montażu zestawu naprawczego Danfoss 027F3387-027R9823

Instrukcja montażu i wykaz części zestawu naprawczego Danfoss 027F3387 dla zaworów PM w rozmiarze 80 z grzybem typu V-cone.

Spis treści

Przeznaczenie zestawu

Zestaw naprawczy o numerze katalogowym 027F3387 jest przeznaczony do serwisowania zaworów Danfoss typu PM w rozmiarze 80 z grzybem typu V-cone. Dokumentacja zawiera szczegółowy schemat budowy zaworu oraz wykaz wszystkich elementów wchodzących w skład zestawu.

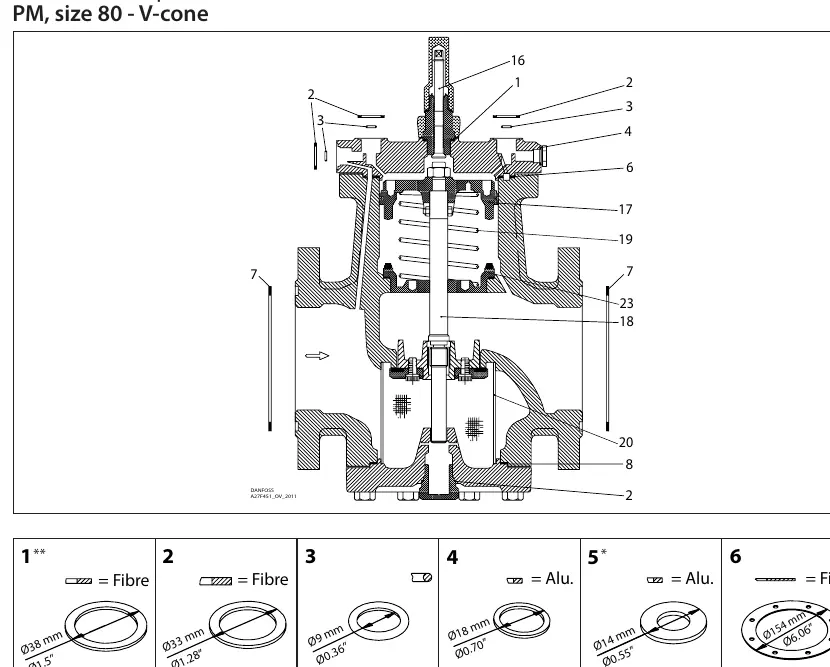

Schemat budowy zaworu PM 80 V-cone z numeracją części

Zawartość zestawu

Zestaw zawiera komplet uszczelek (wykonanych z włókna lub aluminium), sprężynę, elementy prowadzące oraz części mechanizmu otwierania ręcznego. Każdy element jest oznaczony numerem referencyjnym odpowiadającym schematowi montażowemu.

Wskazówki montażowe

Podczas montażu należy zwrócić uwagę na poprawną lokalizację uszczelek oraz ich materiał (włókno lub aluminium). Schemat przedstawia precyzyjne rozmieszczenie części wewnątrz korpusu zaworu. Należy pamiętać, że niektóre elementy zawarte w opakowaniu mogą nie być wykorzystywane w konkretnej konfiguracji zaworu PM 80 V-cone (oznaczone gwiazdką w dokumentacji). Elementy oznaczone dwiema gwiazdkami są częścią ręcznego urządzenia otwierającego.

Konserwacja i serwis

Regularna wymiana uszczelnień i zużywających się elementów mechanicznych zgodnie z załączonym schematem pozwala na utrzymanie szczelności i sprawności zaworu. W przypadku wątpliwości dotyczących dopasowania części, należy zweryfikować numery katalogowe podane na schemacie.
