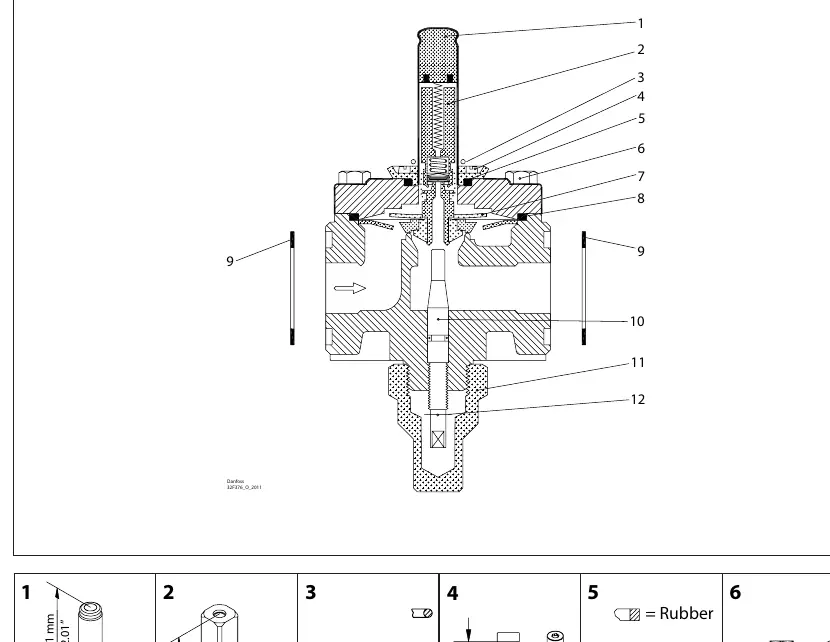

Schemat budowy zaworu EVRAT 15 z numeracją części

Strona 1

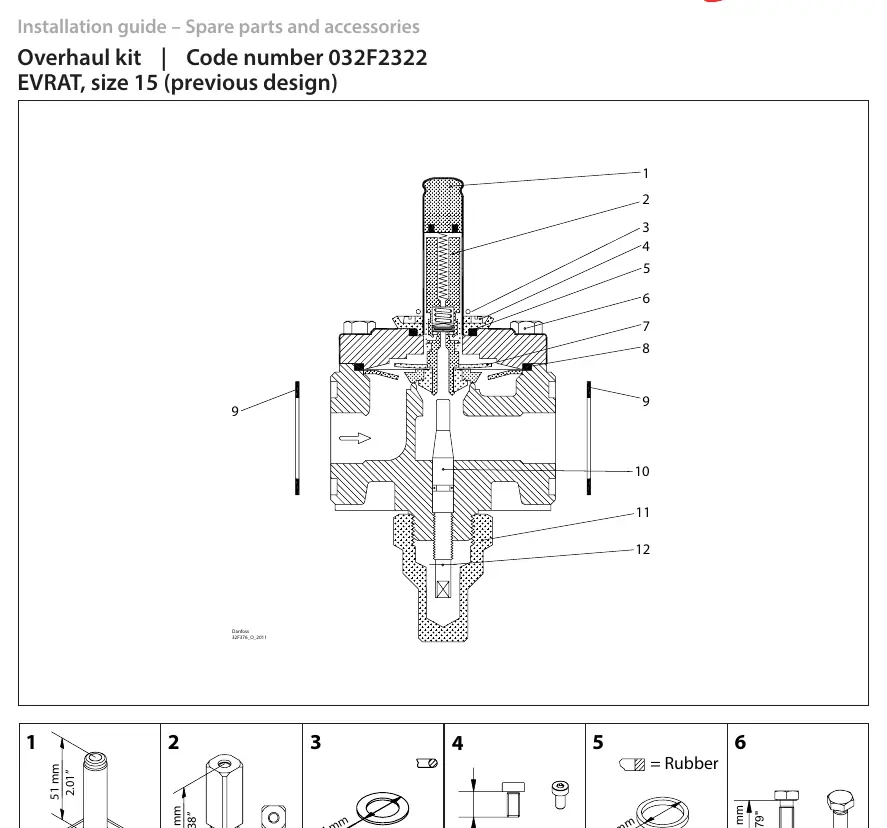

Schemat budowy zaworu EVRAT (rozmiar 15) z ponumerowanymi elementami zestawu naprawczego

Strona 1

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik po montażu zestawu naprawczego o numerze katalogowym 032F2322, przeznaczonego dla zaworów Danfoss typu EVRAT w rozmiarze 15 (poprzednia wersja konstrukcyjna). Instrukcja zawiera szczegółowy schemat budowy zaworu oraz wykaz wszystkich elementów wchodzących w skład zestawu wraz z ich wymiarami.

Opis urządzenia i elementy zestawu

Zestaw naprawczy zawiera 12 kluczowych komponentów niezbędnych do regeneracji zaworu. Poniżej znajduje się zestawienie części:

1: Trzpień (51 mm)
2: Tuleja (35 mm)
3: Podkładka (Ø14 mm)
4: Śruby (4 sztuki, 6 mm)
5: Uszczelka gumowa (Ø22 mm)
6: Śruby (4 sztuki, 20 mm)
7: Zespół sprężyny (Ø31 mm)
8: Uszczelka gumowa (Ø49 mm)
9: Uszczelki z włókna (2 sztuki, Ø32 mm)
10: Element wewnętrzny (73 mm)
11: Nakrętka (NV32 mm)
12: Podkładka (Ø5 mm)

Montaż

Montaż powinien odbywać się zgodnie z załączonym schematem przekrojowym zaworu. Należy zwrócić szczególną uwagę na poprawne umiejscowienie uszczelek (gumowych oraz z włókna) oraz właściwe dokręcenie elementów złącznych (śruby poz. 4 i 6). Przed przystąpieniem do prac upewnij się, że zawór jest odizolowany od ciśnienia i zasilania.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Nieszczelność po montażu

Sprawdź poprawność osadzenia uszczelek gumowych (poz. 5 i 8) oraz uszczelek z włókna (poz. 9).

Trudności z dopasowaniem części

Upewnij się, że zawór to model EVRAT w rozmiarze 15 (poprzednia wersja konstrukcyjna), gdyż zestaw nie jest kompatybilny z innymi rozmiarami.

Przed użyciem

Upewnij się, że zawór jest całkowicie pozbawiony ciśnienia.
Zweryfikuj, czy posiadasz wszystkie 12 elementów wymienionych w wykazie.
Oczyść gniazda zaworu przed instalacją nowych uszczelek.
Sprawdź, czy używasz odpowiednich śrub (poz. 4 i 6) w odpowiednich miejscach.
