Instrukcja serwisowa zestawu naprawczego Danfoss 027F0639 dla PMFL 300

Instrukcja montażu i wykaz części zestawu naprawczego Danfoss 027F0639 przeznaczonego do zaworów PMFL w rozmiarze 300.

Spis treści

Przeznaczenie zestawu

Zestaw naprawczy Danfoss o numerze katalogowym 027F0639 jest przeznaczony do serwisowania zaworów typu PMFL w rozmiarze 300. Dokument zawiera szczegółowy schemat budowy zaworu oraz wykaz wszystkich elementów wchodzących w skład zestawu, co pozwala na poprawną identyfikację i montaż części podczas przeglądu technicznego.

Budowa i wykaz części

Schemat techniczny przedstawia przekrój zaworu PMFL z naniesionymi numerami referencyjnymi poszczególnych komponentów. Zestaw zawiera różnorodne uszczelki wykonane z aluminium oraz włókna, a także elementy sprężynowe. Każdy element jest wyszczególniony z podaniem jego wymiarów (średnicy) oraz ilości sztuk wymaganych do montażu.

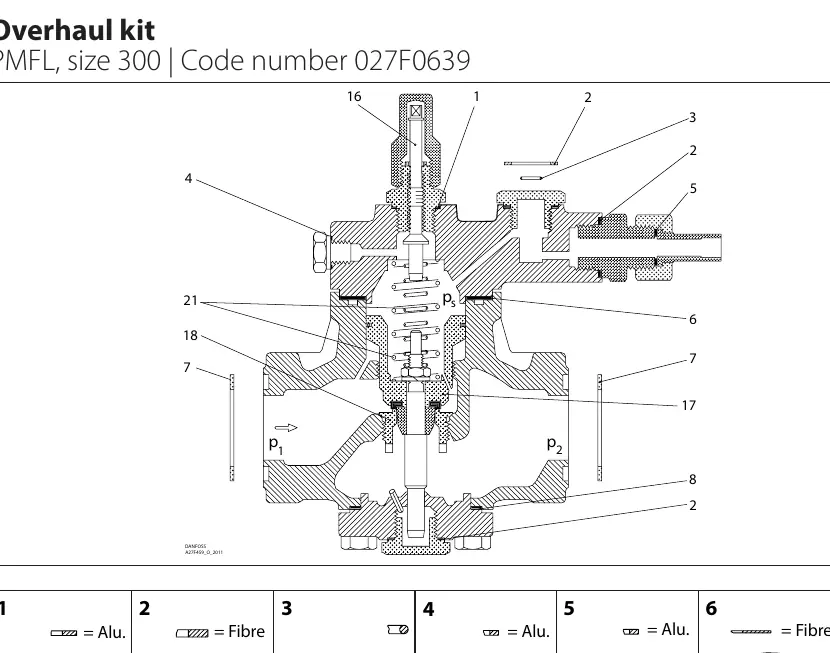

Schemat przekrojowy zaworu PMFL 300 z numeracją części

Ważne uwagi montażowe

Podczas prac serwisowych należy zwrócić uwagę na następujące kwestie:

Niektóre części zawarte w opakowaniu są przeznaczone do innych modeli i nie powinny być używane w przypadku zaworu PMFL 300 (oznaczone gwiazdką na schemacie).
W przypadku konieczności wymiany zestawów sprężyn (słabe lub mocne), należy zapoznać się z dedykowaną instrukcją montażu DKRCI.PI.GE1.C.
Należy zachować precyzję przy doborze uszczelek, zwracając uwagę na materiał (aluminium lub włókno) oraz średnicę zewnętrzną zgodnie z załączonym wykazem.

Oficjalne zasoby z instrukcji

Oficjalny zasób DKRCI.PI.GE

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Błędne dopasowanie części

Upewnij się, że nie używasz części oznaczonych gwiazdką, które nie są przeznaczone dla modelu PMFL 300.

Wymiana sprężyn

Jeśli wymagana jest wymiana sprężyn na słabe lub mocne, należy skorzystać z dodatkowej instrukcji DKRCI.PI.GE1.C.

Przed użyciem

Zidentyfikuj model zaworu (PMFL 300).
Porównaj posiadane części z wykazem na schemacie.
Sprawdź materiał uszczelek (aluminium vs włókno).
Przygotuj narzędzia serwisowe zgodnie z wymiarami elementów.
