Instrukcja montażu złączek do rur PEX Danfoss 013R9066
Instrukcja montażu złączek zaciskowych Danfoss 013R9066 przeznaczonych do rur z tworzywa sztucznego PEX. Zawiera wytyczne dotyczące przygotowania rur, montażu oraz ograniczeń ciśnienia i temperatury.
Spis treści
Przeznaczenie i parametry pracy
Złączki Danfoss 013R9066 są przeznaczone do łączenia rur z tworzywa sztucznego typu PEX (zgodnych z normą DIN 16892/26893). Kluczowe jest przestrzeganie warunków eksploatacji określonych przez producenta rur, przy czym bezwzględnie nie należy przekraczać maksymalnego ciśnienia roboczego wynoszącego 6 bar oraz maksymalnej temperatury 95°C.

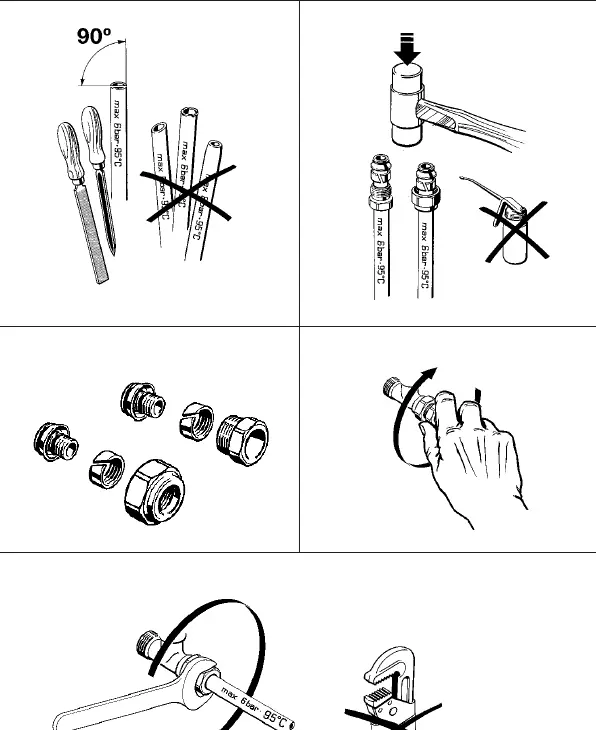

Przygotowanie rury
Prawidłowe przygotowanie końcówki rury jest niezbędne dla zapewnienia szczelności połączenia. Rura musi zostać przycięta prostopadle (pod kątem 90°) do swojej osi. Należy zadbać o to, aby krawędź była gładka i pozbawiona zadziorów, które mogłyby uszkodzić uszczelkę lub wpłynąć na stabilność połączenia.
Montaż złączki
Proces montażu polega na nałożeniu elementów złączki na rurę w odpowiedniej kolejności. Po ręcznym dokręceniu nakrętki, należy ją ostatecznie dokręcić za pomocą klucza płaskiego, wykonując obrót o około 1/2 do 1 pełnego obrotu. Należy unikać używania kluczy nastawnych typu żabka, które mogą uszkodzić powierzchnię złączki.
Ważne ostrzeżenia
Podczas montażu nie należy używać młotka do wbijania złączki w rurę ani stosować żadnych dodatkowych uszczelniaczy czy smarów na końcówce rury. Połączenie powinno być wykonane wyłącznie poprzez mechaniczne zaciśnięcie elementów złączki na rurze.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Upewnij się, że rura została przycięta idealnie pod kątem 90 stopni i nie posiada zadziorów na krawędzi.
Nie używaj kluczy typu żabka; stosuj wyłącznie klucze płaskie i dokręcaj z wyczuciem (1/2 do 1 obrotu).
Przed użyciem
- Sprawdź, czy rura PEX jest zgodna z normą DIN 16892/26893.
- Upewnij się, że narzędzie tnące jest ostre, aby uzyskać czyste cięcie.
- Zweryfikuj, czy ciśnienie w instalacji nie przekroczy 6 bar.
- Zweryfikuj, czy temperatura medium nie przekroczy 95°C.
- Przygotuj klucz płaski odpowiedniego rozmiaru.
