Instrukcja obsługi komputera mobilnego Datalogic Skorpio X5
Szybki przewodnik po obsłudze komputera mobilnego Datalogic Skorpio X5. Dowiedz się, jak zainstalować baterię, ładować urządzenie, zamontować kartę microSD oraz poprawnie skanować kody kreskowe.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Datalogic Skorpio X5 to komputer mobilny z czytnikiem kodów 1D/2D. Instrukcja opisuje przygotowanie urządzenia do pracy, w tym instalację baterii, ładowanie oraz obsługę skanera. str. 1, 2
Najważniejsze czynności
- Instalacja baterii str. 2
- Ładowanie str. 2
Pierwsze uruchomienie
- Naładuj baterię przed pierwszym użyciem, używając dołączonego kabla lub opcjonalnej stacji dokującej. str. 2
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nagrzewa się podczas ładowania
Jest to normalne zachowanie i nie oznacza awarii.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Karta pamięci | microSD | Obsługuje karty do standardu UHS-1 (104 MB/s). | str. 2 |
Gdzie szukać w PDF
- Zawartość opakowania i budowa str. 1
- Instalacja i obsługa str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera podstawowe informacje dotyczące przygotowania komputera mobilnego Datalogic Skorpio X5 do pracy. Urządzenie wymaga naładowania baterii przed pierwszym użyciem. Należy pamiętać, aby nie zaklejać obszaru logo ładowania bezprzewodowego oraz nie umieszczać ciał obcych w gniazdach ładowarek.
Zawartość opakowania
- Urządzenie Skorpio X5
- Akumulator
- Kabel USB typu A do typu C
- Pasek na rękę (tylko modele ręczne)
- Mostek paska na rękę (tylko modele ręczne)
- Smycz (tylko modele z uchwytem pistoletowym)
- Dokumentacja (Skrócona instrukcja, EULA, gwarancja)

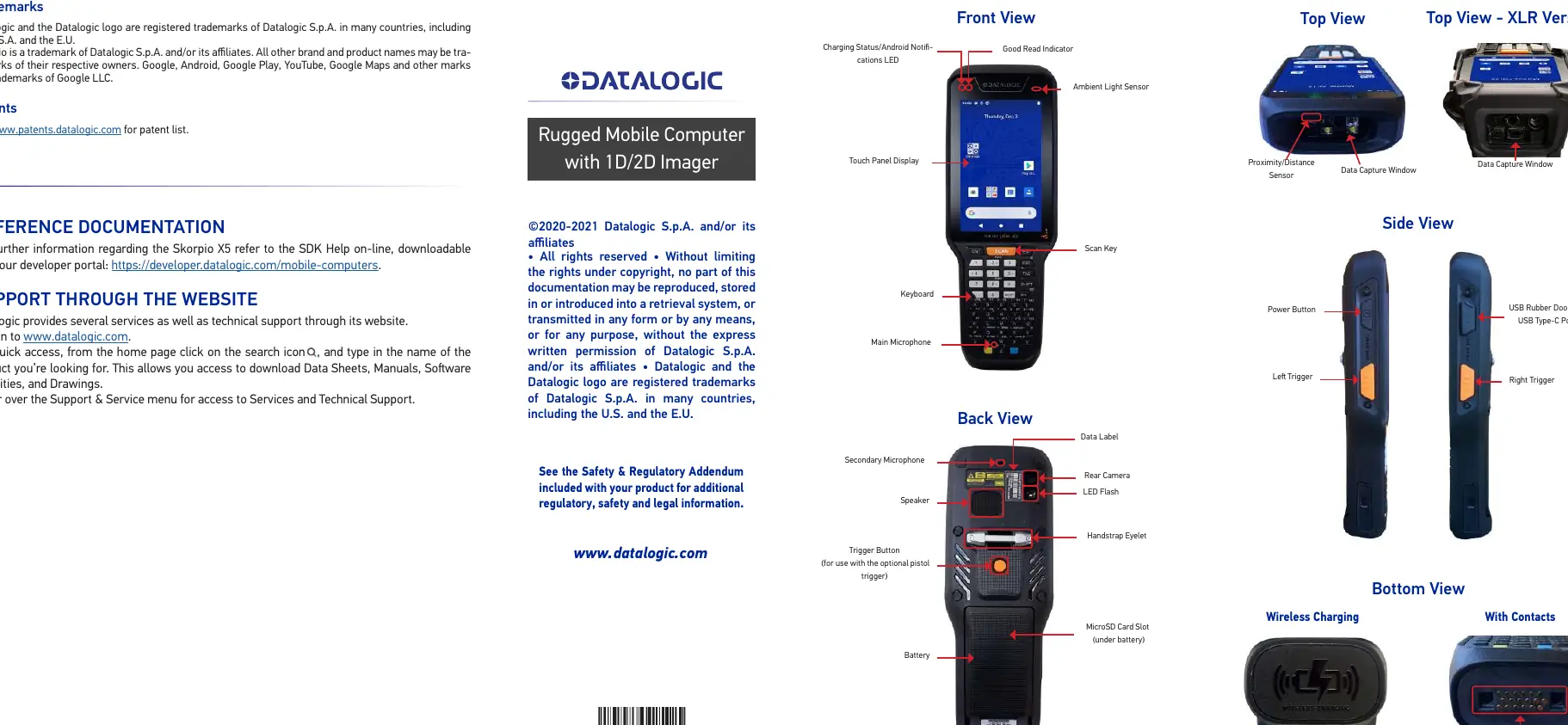

Budowa urządzenia
Urządzenie posiada wyświetlacz dotykowy, klawiaturę oraz przyciski skanowania. Z tyłu znajduje się aparat, lampa błyskowa oraz slot na kartę microSD (dostępny po wyjęciu baterii). Wersje z uchwytem pistoletowym posiadają dodatkowy spust.

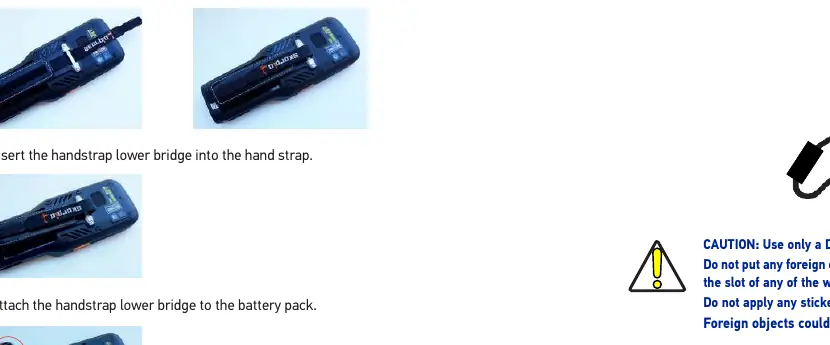

Instalacja baterii
- Przymocuj pasek na rękę do zaczepu.
- Włóż mostek paska na rękę w pasek.
- Przymocuj mostek paska do akumulatora.
- Włóż akumulator do slotu, zaczynając od góry, i dociśnij, aż usłyszysz kliknięcie.
Ładowanie urządzenia
Bateria nie jest fabrycznie w pełni naładowana. Ładowanie odbywa się za pomocą zasilacza USB typu C lub opcjonalnej stacji dokującej.
- Pomarańczowa dioda LED: trwa ładowanie.
- Zielona dioda LED: ładowanie zakończone.
Uwaga: Urządzenie może się nagrzewać podczas ładowania, co jest zjawiskiem normalnym.

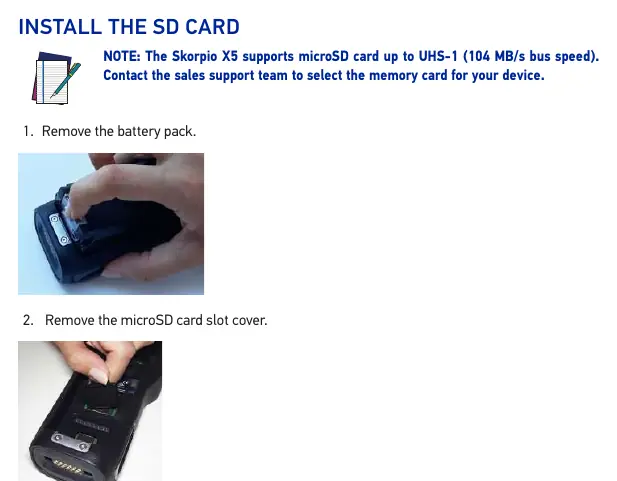

Instalacja karty microSD
- Wyjmij akumulator.
- Zdejmij pokrywę slotu karty microSD.
- Przesuń uchwyt karty w prawo i podnieś go.
- Włóż kartę microSD (obsługiwane do standardu UHS-1), zamknij uchwyt i przesuń w lewo.
- Załóż pokrywę i włóż akumulator.

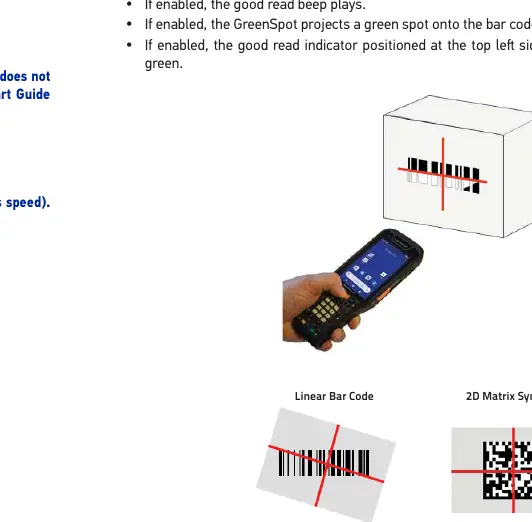

Skanowanie kodów
- Skieruj okno skanera na kod kreskowy.
- Naciśnij przycisk skanowania, aby wyświetlić wzór celowniczy.
- Wyśrodkuj kod wewnątrz wzoru celowniczego.
- Poczekaj na odczyt (czerwona wiązka).
- Poprawny odczyt jest sygnalizowany dźwiękiem, zieloną kropką (GreenSpot) oraz zieloną diodą LED.
Praktyczna pomoc
Typowe problemy
Urządzenie nagrzewa się podczas ładowania
Jest to normalne zjawisko i nie oznacza awarii.
Brak ładowania
Upewnij się, że używasz oryginalnego zasilacza Datalogic i sprawdź, czy w gnieździe ładowarki nie znajdują się ciała obce (np. monety, spinacze).
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą.
- Naładuj baterię przed pierwszym użyciem.
- Nie naklejaj naklejek na obszar logo ładowania bezprzewodowego.
- Upewnij się, że używasz karty microSD zgodnej ze standardem UHS-1.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Wskaźnik LED ładowania znajduje się w lewym górnym rogu wyświetlacza.
- Przycisk skanowania znajduje się na froncie urządzenia oraz opcjonalnie w uchwycie pistoletowym.
Zgodność modelu
- Obsługuje karty microSD do standardu UHS-1.
- Wymaga zasilaczy zatwierdzonych przez Datalogic.
