Instrukcja obsługi klimatyzatora Della 048-TL-W5KW
Kompletna instrukcja obsługi klimatyzatora okiennego Della 048-TL-W5KW. Dowiedz się, jak bezpiecznie zainstalować, obsługiwać i konserwować urządzenie, aby zapewnić optymalne chłodzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu i bezpieczeństwo
Klimatyzator okienny Della 048-TL-W5KW to kompaktowe urządzenie zaprojektowane do chłodzenia pomieszczeń o powierzchni od 9 do 14 metrów kwadratowych. Przed przystąpieniem do instalacji i użytkowania należy dokładnie zapoznać się z instrukcją. Urządzenie wykorzystuje czynnik chłodniczy R32, który jest przyjazny dla środowiska, ale wymaga przestrzegania rygorystycznych zasad bezpieczeństwa. Zabrania się używania urządzenia w pobliżu otwartego ognia lub źródeł ciepła. W przypadku wycieku czynnika należy natychmiast opuścić pomieszczenie i zapewnić wentylację.
Instalacja i montaż

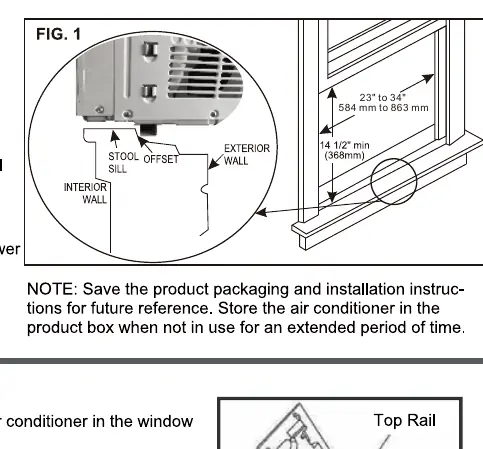

Urządzenie przeznaczone jest do montażu w standardowych oknach przesuwnych o szerokości od 584 mm do 863 mm. Proces instalacji obejmuje montaż górnej szyny, instalację paneli bocznych oraz zabezpieczenie urządzenia w oknie za pomocą dołączonych elementów montażowych. Ważne jest, aby klimatyzator był lekko nachylony w stronę zewnętrzną, co umożliwia prawidłowe odprowadzanie skroplin. Należy upewnić się, że urządzenie jest stabilnie zamocowane do ramy okiennej.
Obsługa urządzenia
Panel sterowania klimatyzatora wyposażony jest w dwa pokrętła: MODE (tryb pracy) oraz TEMPERATURE (termostat). Użytkownik może wybrać tryb chłodzenia lub tylko wentylacji. Aby zapewnić maksymalną wydajność chłodzenia, należy ustawić pokrętło temperatury na wyższą wartość. Kierunek nawiewu powietrza można regulować za pomocą poziomych i pionowych deflektorów. Zaleca się odczekanie co najmniej 3 minut przed zmianą trybu pracy, aby chronić sprężarkę przed przeciążeniem.
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla wydajnej pracy klimatyzatora. Filtr powietrza należy sprawdzać przynajmniej raz w miesiącu i czyścić w razie potrzeby. Można go myć w ciepłej wodzie z dodatkiem łagodnego detergentu. Przed ponownym montażem filtr musi być całkowicie suchy. Obudowę urządzenia należy czyścić miękką, wilgotną szmatką, unikając stosowania agresywnych środków chemicznych. W przypadku dłuższego nieużywania urządzenia, należy je zdemontować i przechowywać w oryginalnym opakowaniu w suchym miejscu.
Rozwiązywanie problemów
Większość typowych problemów, takich jak brak startu urządzenia lub niewystarczające chłodzenie, można rozwiązać samodzielnie. Należy sprawdzić zasilanie, stan bezpieczników oraz czystość filtra. Jeśli urządzenie nie chłodzi, upewnij się, że wloty i wyloty powietrza nie są zasłonięte przez zasłony lub meble. W przypadku problemów z wyciekiem wody do wnętrza pomieszczenia, należy skorygować kąt nachylenia urządzenia w oknie.
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Klimatyzator nie włącza się
Sprawdź, czy wtyczka jest dobrze włożona do gniazdka, czy bezpiecznik nie jest wyłączony oraz czy przycisk RESET na wtyczce LCDI nie wymaga wciśnięcia.
Urządzenie słabo chłodzi
Upewnij się, że przepływ powietrza nie jest zablokowany przez zasłony lub meble, wyczyść filtr powietrza i sprawdź ustawienie termostatu.
Woda kapie do wnętrza pomieszczenia
Klimatyzator musi być lekko nachylony w stronę zewnętrzną, aby umożliwić odpływ skroplin.
Klimatyzator zamarza
Ustaw tryb na HIGH FAN lub HIGH COOL i zwiększ temperaturę na termostacie.
Przed użyciem
- Sprawdź, czy gniazdko jest uziemione i posiada 3 bolce.
- Upewnij się, że nie używasz przedłużacza.
- Sprawdź, czy filtr powietrza jest czysty.
- Upewnij się, że okno jest odpowiedniej szerokości (584-863 mm).
- Sprawdź, czy w pobliżu nie ma źródeł otwartego ognia.
- Upewnij się, że masz pomoc drugiej osoby przy montażu.
Parametry w praktyce
- RATED Capacity
- Wydajność chłodnicza urządzenia wynosząca 5000 BTU/h.
- Power supply
- Wymagane zasilanie 115V, 60Hz.
- Application area
- Zalecana powierzchnia pomieszczenia: 9-14 m2 (100-150 sq.ft).
- Refrigerant type
- Typ czynnika chłodniczego: R32.
Ilustracje i schematy
- Panel sterowania: pokrętła do regulacji temperatury i wyboru trybu pracy.
- Montaż szyny: instrukcja przykręcania górnej szyny montażowej do obudowy.
- Instalacja okienna: schemat nachylenia urządzenia w celu odprowadzania wody.
- Czyszczenie filtra: sposób wysuwania filtra z boku urządzenia.
Zgodność modelu
- Przeznaczony do standardowych okien podwójnie przesuwanych.
- Wymaga gniazdka z uziemieniem 3-bolcowym.
- Nie stosować w pomieszczeniach z otwartym ogniem lub urządzeniami gazowymi.
