Instrukcja obsługi klimatyzatora okiennego Della 048-TL-W8KWD
Kompletna instrukcja obsługi klimatyzatora okiennego Della serii 048-TL, zawierająca wskazówki dotyczące instalacji, bezpiecznego użytkowania, konserwacji filtra oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Klimatyzator okienny Della serii 048-TL to kompaktowe urządzenie zaprojektowane do efektywnego chłodzenia pomieszczeń. Dostępne w różnych wariantach mocy, urządzenia te są przeznaczone do montażu w standardowych oknach typu double-hung. Klimatyzator wykorzystuje przyjazny dla środowiska czynnik chłodniczy R32, który wymaga przestrzegania określonych zasad bezpieczeństwa podczas instalacji i eksploatacji.
Bezpieczeństwo i wymagania elektryczne
Urządzenie musi być podłączone do uziemionego gniazdka elektrycznego z trzema bolcami. Zabrania się używania przedłużaczy, adapterów wtyczek oraz usuwania bolca uziemiającego. Klimatyzator wyposażony jest w przewód zasilający LCDI, który posiada funkcje testowania i resetowania w celu ochrony przed porażeniem prądem. W przypadku uszkodzenia przewodu należy go wymienić na nowy. Ze względu na użycie palnego czynnika chłodniczego R32, instalacja powinna odbywać się w dobrze wentylowanych pomieszczeniach, z dala od źródeł otwartego ognia i wysokich temperatur.
Instalacja i uruchomienie
Montaż wymaga starannego przygotowania okna. Urządzenie powinno być zainstalowane z lekkim nachyleniem (około 3 stopnie) w stronę zewnętrzną, aby zapewnić prawidłowe odprowadzanie skroplin. W zestawie znajdują się panele boczne, szyna górna oraz elementy montażowe, które należy zabezpieczyć w ramie okiennej. Po instalacji należy upewnić się, że wszystkie uszczelki są szczelne, aby zapobiec przedostawaniu się ciepłego powietrza do środka.
Obsługa urządzenia
Klimatyzator posiada panel sterowania oraz pilot zdalnego sterowania. Dostępne tryby pracy to chłodzenie (Cool), osuszanie (Dry), wentylacja (Fan) oraz tryb automatyczny (Auto). Funkcja ECO pozwala na oszczędność energii poprzez wyłączanie urządzenia po osiągnięciu zadanej temperatury. Tryb uśpienia (Sleep) automatycznie dostosowuje temperaturę i prędkość wentylatora dla większego komfortu w nocy. Należy pamiętać, aby po wyłączeniu urządzenia odczekać co najmniej 3 minuty przed ponownym uruchomieniem, co chroni sprężarkę.
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla wydajności klimatyzatora. Filtr powietrza należy sprawdzać co najmniej raz w miesiącu. Jeśli jest zabrudzony, należy go umyć w ciepłej wodzie z dodatkiem łagodnego detergentu lub odkurzyć. Przed ponownym montażem filtr musi całkowicie wyschnąć. Obudowę urządzenia można czyścić miękką, wilgotną szmatką, unikając agresywnych środków chemicznych.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, należy sprawdzić zasilanie, bezpieczniki oraz przycisk reset na wtyczce LCDI. Jeśli urządzenie nie chłodzi wystarczająco, należy sprawdzić, czy filtr nie jest zabrudzony, czy wloty powietrza nie są zablokowane oraz czy temperatura nie jest ustawiona zbyt wysoko. Woda kapiąca do wewnątrz zazwyczaj oznacza nieprawidłowe nachylenie urządzenia.
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Klimatyzator nie uruchamia się
Sprawdź, czy wtyczka jest dobrze włożona, zresetuj bezpiecznik lub naciśnij przycisk RESET na wtyczce LCDI.
Urządzenie nie chłodzi wystarczająco
Wyczyść filtr powietrza, upewnij się, że nic nie blokuje przepływu powietrza i obniż ustawioną temperaturę.
Klimatyzator zamarza
Ustaw tryb na HIGH FAN lub HIGH COOL i zwiększ temperaturę na termostacie.
Woda kapie do wewnątrz pomieszczenia
Upewnij się, że klimatyzator jest lekko nachylony w stronę zewnętrzną dla prawidłowego drenażu.
Przed użyciem
- Upewnij się, że gniazdko jest uziemione i ma 3 bolce.
- Sprawdź, czy okno ma odpowiednią szerokość (23-36 cali).
- Upewnij się, że masz wszystkie elementy z listy pakowania.
- Przygotuj śrubokręt krzyżakowy.
- Upewnij się, że w pobliżu nie ma źródeł otwartego ognia.
Parametry w praktyce
- RATED Capacity
- Wydajność chłodnicza urządzenia mierzona w BTU/h.
- Moisture Removal
- Zdolność urządzenia do usuwania wilgoci z powietrza (litry na godzinę).
- Application area
- Zalecana powierzchnia pomieszczenia, dla której urządzenie jest efektywne.
Ilustracje i schematy
- Fig.1: Pokazuje wymagane nachylenie urządzenia dla prawidłowego drenażu.
- Fig.7-8: Ilustrują montaż blokady ramy okiennej.

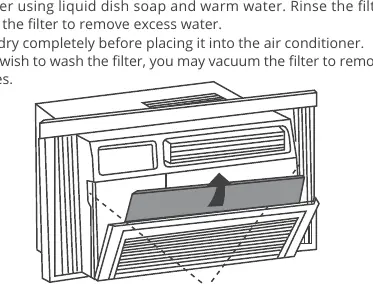

- Fig.14: Pokazuje sposób wyjmowania filtra powietrza do czyszczenia.
Zgodność modelu
- Zaprojektowany do standardowych okien typu double-hung.
- Wymagana szerokość okna: 23-36 cali (zależnie od modelu).
- Nie używać w temperaturach zewnętrznych poniżej 65°F (18°C).
