Instrukcja obsługi ogrzewacza tarasowego gazowego Dellonda DG124

Najważniejsze informacje z instrukcji

Ogrzewacz tarasowy Dellonda DG124 jest przeznaczony wyłącznie do użytku zewnętrznego lub w miejscach o bardzo dobrej wentylacji (minimum 25% otwartej powierzchni ścian). Urządzenie nie może być używane wewnątrz pomieszczeń, w pojazdach rekreacyjnych ani na łodziach. Przed przystąpieniem do użytkowania należy bezwzględnie przeprowadzić test szczelności wszystkich połączeń gazowych.

Opis urządzenia i specyfikacja

Urządzenie to wolnostojący ogrzewacz gazowy o mocy 13 kW, zasilany propanem. Posiada wbudowany zapalnik, regulację mocy grzewczej oraz zabezpieczenie w postaci wyłącznika przechyłowego. Powierzchnia grzewcza wynosi około 8 m².

• Paliwo: Propan (zalecane)
• Zużycie paliwa: 945 g/h
• Wymiary: 810 x 2110 mm
• Maksymalny rozmiar butli: Ø325 x 690 mm

Montaż

Montaż wymaga użycia narzędzi i powinien być przeprowadzony zgodnie z załączonymi schematami. Kluczowe etapy obejmują:

1. Montaż zespołu kół do podstawy.
2. Połączenie obudowy butli z podstawą.

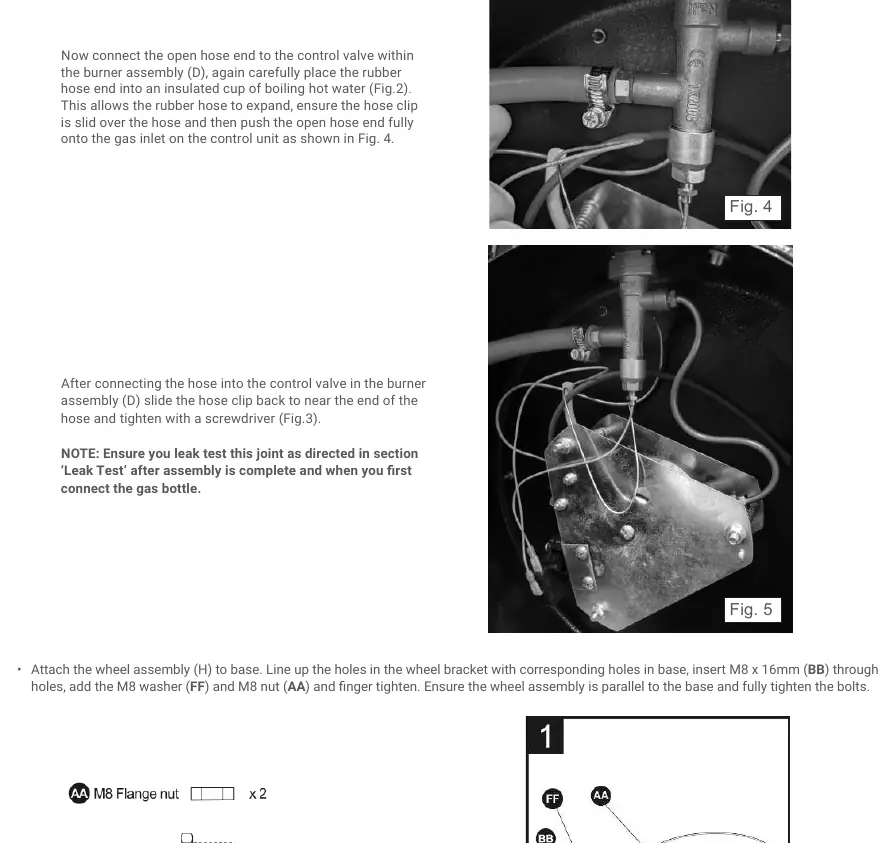

3. Podłączenie węża gazowego do zaworu sterującego w zespole palnika (wskazówka: zanurzenie końcówki węża w gorącej wodzie ułatwia montaż).
4. Złożenie reflektora górnego i zamontowanie go na górze palnika.
5. Zabezpieczenie wszystkich połączeń śrubowych.

Podłączenie gazu i test szczelności

Przed pierwszym użyciem oraz po każdej wymianie butli należy wykonać test szczelności:

• Przygotuj roztwór wody z mydłem.
• Nałóż roztwór na wszystkie połączenia gazowe (wąż, regulator, zawór).
• Odkręć zawór gazu. Jeśli pojawią się pęcherzyki powietrza, oznacza to nieszczelność.
• W przypadku nieszczelności natychmiast zakręć gaz, dokręć połączenia i powtórz test. Nigdy nie używaj otwartego ognia do sprawdzania szczelności.

Obsługa

Włączanie:

1. Odkręć zawór na butli z gazem.
2. Wciśnij pokrętło sterujące i przekręć je do pozycji "pilot".
3. Przytrzymaj pokrętło i naciskaj przycisk zapalnika, aż płomień pilotujący się zapali.
4. Po zapaleniu płomienia przytrzymaj pokrętło przez 30 sekund, a następnie zwolnij.
5. Ustaw żądaną moc grzewczą.

Wyłączanie: Przekręć pokrętło do pozycji "pilot", wciśnij i przekręć do pozycji "OFF", a następnie zakręć zawór na butli.

Konserwacja i przechowywanie

Regularnie czyść urządzenie wilgotną szmatką, unikając żrących środków chemicznych. Utrzymuj palnik w czystości, usuwając wszelkie zanieczyszczenia. W przypadku dłuższego nieużywania, odłącz regulator od butli i przechowuj urządzenie w suchym, dobrze wentylowanym miejscu.
