Instrukcja obsługi gazowego promiennika tarasowego Oypla 3120

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy gazowego promiennika tarasowego Oypla model 3120. Urządzenie jest przeznaczone wyłącznie do użytku zewnętrznego. Przed pierwszym użyciem konieczne jest przeprowadzenie testu szczelności instalacji gazowej. Użytkownik jest odpowiedzialny za prawidłowy montaż i umiejscowienie urządzenia.

Bezpieczeństwo

• Urządzenie przeznaczone wyłącznie do użytku na zewnątrz.
• Nigdy nie pozostawiaj włączonego promiennika bez nadzoru.
• Przed przenoszeniem lub przechowywaniem urządzenie musi całkowicie ostygnąć.
• Nie używaj urządzenia w atmosferze wybuchowej (w pobliżu benzyny lub łatwopalnych oparów).
• W przypadku wykrycia zapachu gazu natychmiast zakręć zawór butli.
• Zawsze zabezpiecz podstawę urządzenia przed silnym wiatrem, przykręcając ją do podłoża.
• Nie używaj urządzenia, jeśli przewody gazowe nie zostały przetestowane pod kątem szczelności.

Montaż

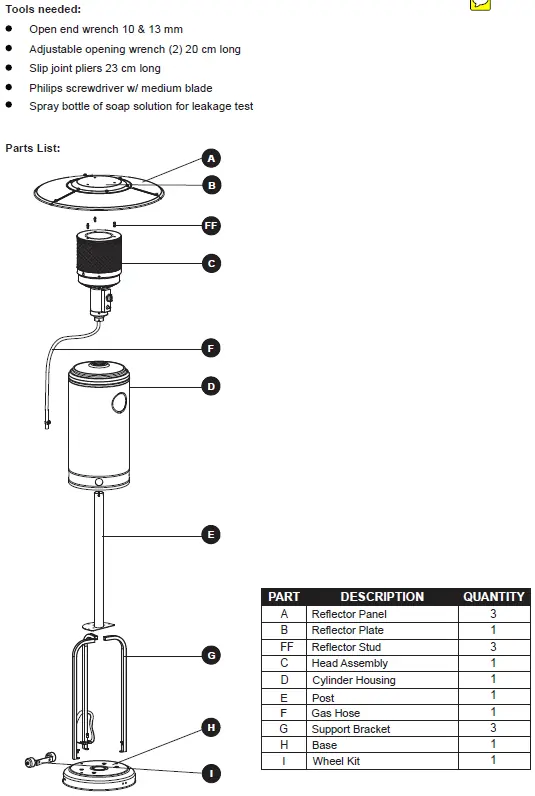

Do montażu potrzebne będą: klucz płaski 10 i 13 mm, klucz nastawny 20 cm, szczypce nastawne 23 cm, śrubokręt krzyżakowy oraz butelka z roztworem wody z mydłem do testu szczelności.

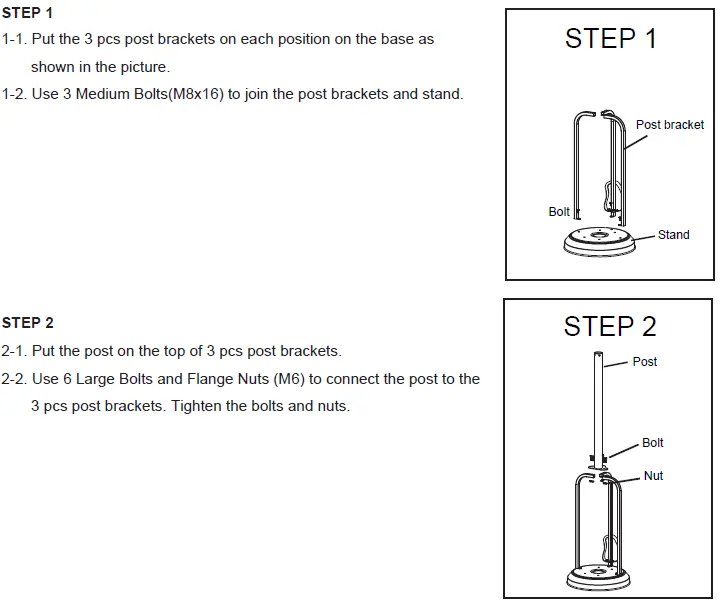

1. Przymocuj wsporniki słupka do podstawy za pomocą śrub M8x16.
2. Zamontuj słupek na wspornikach, używając śrub i nakrętek kołnierzowych M6.
3. Umieść obudowę zbiornika na podstawie.

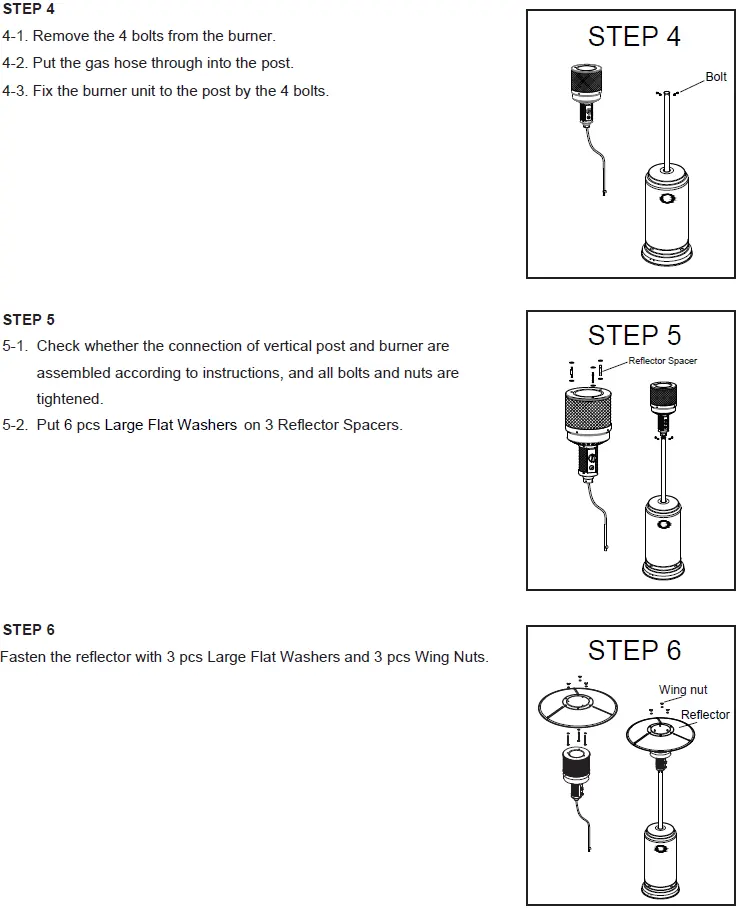

4. Zamontuj palnik na górze słupka, używając 4 śrub.
5. Zamontuj reflektor, używając podkładek i nakrętek motylkowych.
6. Podłącz wąż gazowy do regulatora, a regulator do butli z gazem.

Obsługa

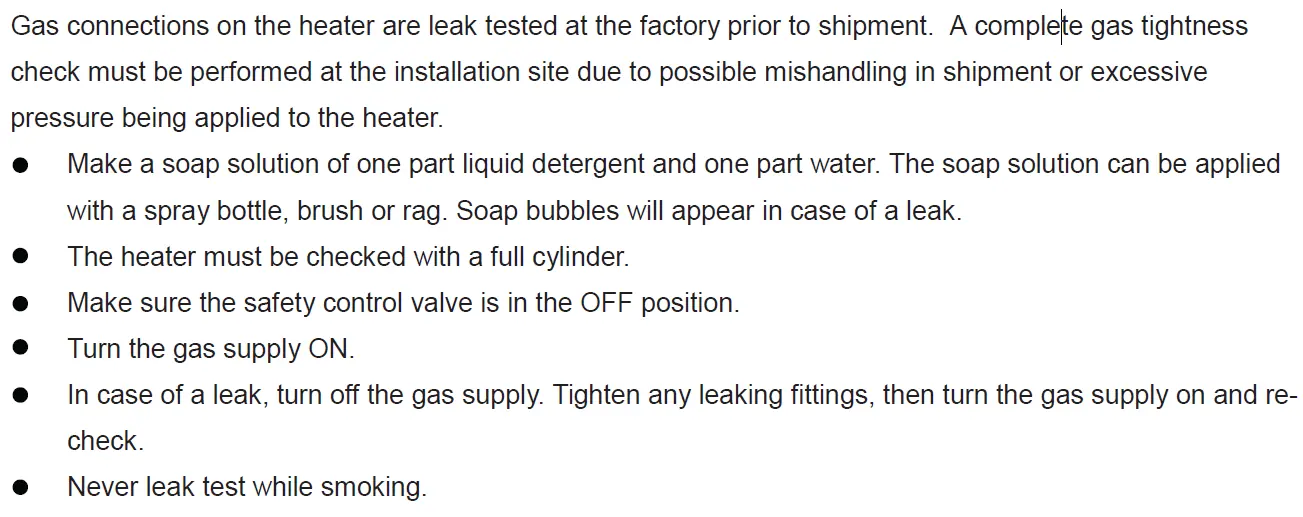

Przed pierwszym użyciem wykonaj test szczelności: przygotuj roztwór wody z detergentem, nałóż na połączenia i sprawdź, czy nie pojawiają się pęcherzyki powietrza.

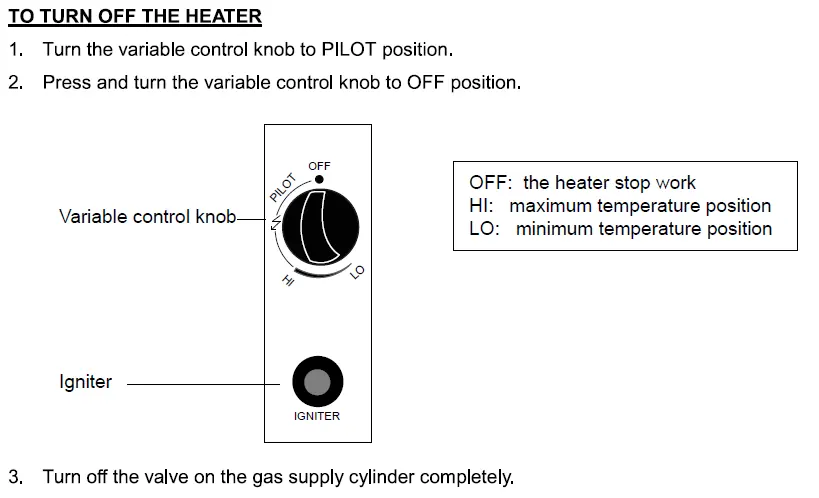

Uruchamianie:

1. Odkręć całkowicie zawór butli gazowej.
2. Ustaw pokrętło sterujące w pozycji PILOT (obrót w lewo o 90 stopni).
3. Wciśnij pokrętło i przytrzymaj przez 90 sekund, jednocześnie naciskając przycisk zapalnika, aż zapali się płomień pilotujący.
4. Po zapaleniu płomienia zwolnij pokrętło.
5. Ustaw pokrętło w pozycji maksymalnej na 5 minut przed przejściem do żądanej temperatury.

Czyszczenie i konserwacja

• Powierzchnie malowane proszkowo czyść miękką, wilgotną szmatką. Nie używaj żrących środków czyszczących.
• Nigdy nie czyść urządzenia, gdy jest gorące lub pracuje.
• Po użyciu zawsze zakręcaj zawór butli gazowej.
• Przechowuj urządzenie w miejscu z odpowiednią wentylacją.

Rozwiązywanie problemów

Jeśli płomień pilotujący nie chce się zapalić, sprawdź czy zawór gazu jest otwarty, czy butla nie jest pusta lub czy w przewodach nie ma powietrza. Jeśli płomień gaśnie, sprawdź połączenia lub stan termopary. W przypadku problemów z palnikiem, upewnij się, że ciśnienie gazu jest odpowiednie i dysza nie jest zablokowana.
