Instrukcja obsługi miniszlifierki Dexter 150MD2.52
Szybki przewodnik po obsłudze miniszlifierki Dexter 150MD2.52. Dowiedz się, jak montować akcesoria, wymieniać końcówki, używać wałka giętkiego oraz regulować prędkość obrotową urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy miniszlifierki Dexter 150MD2.52. Dokument zawiera wytyczne dotyczące montażu akcesoriów, obsługi urządzenia oraz bezpiecznego użytkowania. Przed przystąpieniem do pracy należy upewnić się, że napięcie zasilania jest zgodne z tabliczką znamionową, a akcesoria są poprawnie zamocowane.
Elementy zestawu
W skład zestawu wchodzi urządzenie główne oraz szeroki wachlarz akcesoriów (oznaczonych literami od A do Y na stronie 4), w tym:
- Klucz montażowy
- Różne końcówki szlifierskie, frezarskie i wiertła
- Tarcze tnące i ścierne
- Wałek giętki
Montaż i wymiana akcesoriów

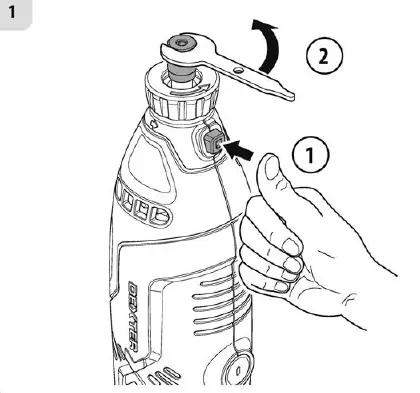

Wymiana końcówek roboczych odbywa się poprzez blokadę wrzeciona:
- Naciśnij i przytrzymaj przycisk blokady wrzeciona.
- Użyj klucza, aby poluzować nakrętkę tulei zaciskowej.
- Włóż wybrane akcesorium do tulei.
- Dokręć nakrętkę tulei, trzymając wciśnięty przycisk blokady.

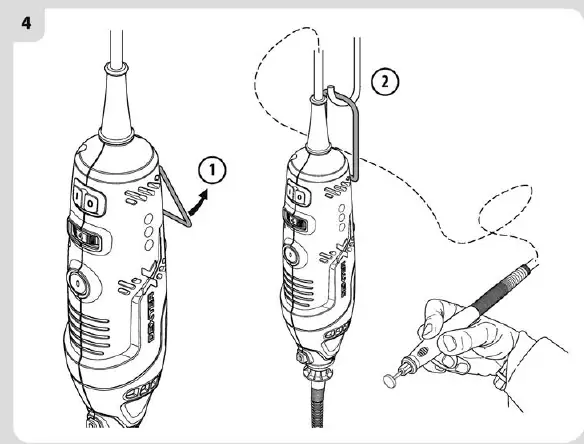

W przypadku użycia wałka giętkiego, należy go nakręcić na gwint wrzeciona urządzenia po uprzednim zdjęciu nakrętki zabezpieczającej.
Obsługa urządzenia
Urządzenie posiada płynną regulację prędkości obrotowej:
- Niska prędkość (symbol żółwia): ok. 10 000 obr./min – zalecana do precyzyjnych prac, polerowania i obróbki delikatnych materiałów.
- Wysoka prędkość (symbol zająca): do 36 000 obr./min – zalecana do cięcia, szlifowania i wiercenia w twardszych materiałach.
Konserwacja i utylizacja

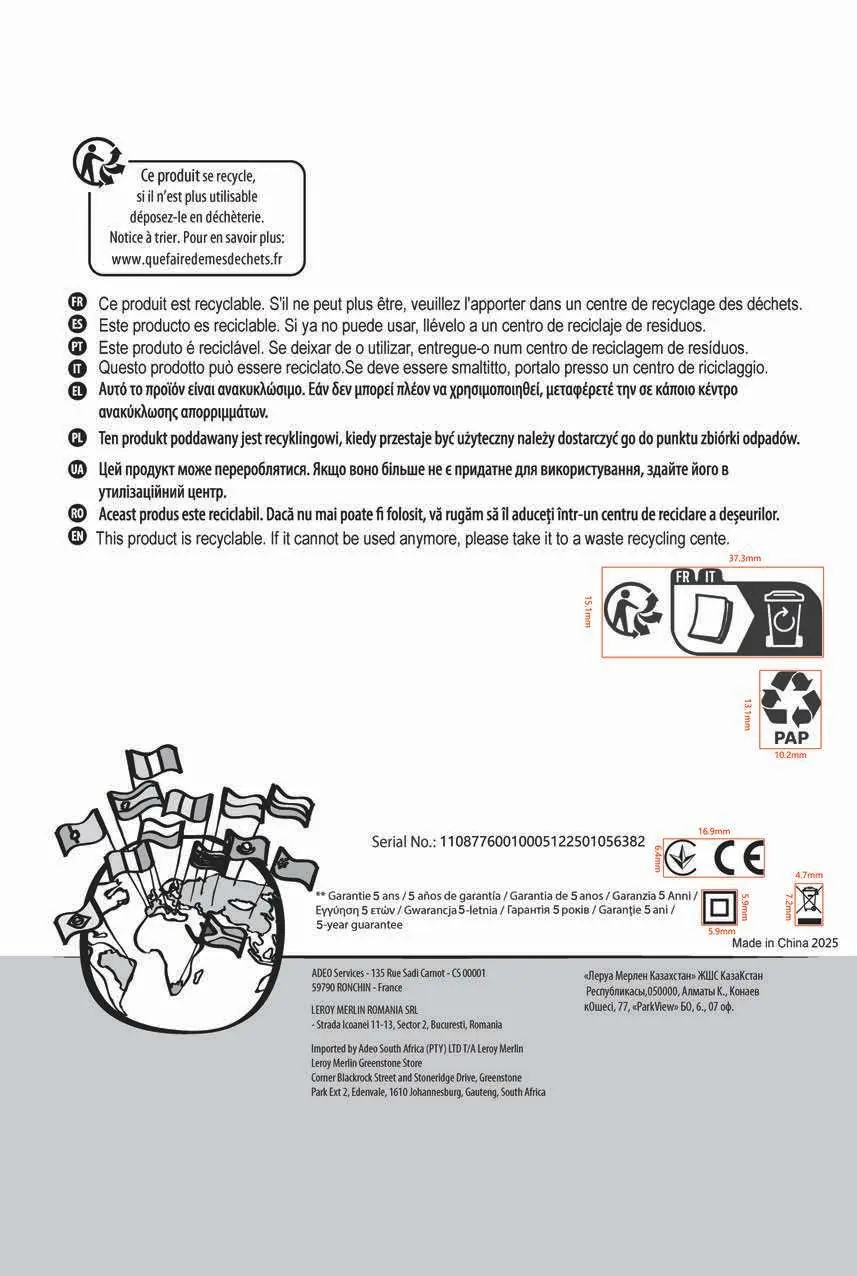

Po zakończeniu pracy urządzenie należy odłączyć od zasilania. Produkt nadaje się do recyklingu – w przypadku zużycia należy go oddać do odpowiedniego punktu zbiórki odpadów zgodnie z lokalnymi przepisami.
Praktyczna pomoc
Typowe problemy
Akcesorium nie pasuje do uchwytu
Upewnij się, że używasz odpowiedniej tulei zaciskowej dopasowanej do średnicy trzpienia akcesorium.
Wibracje podczas pracy
Sprawdź, czy akcesorium jest osadzone centralnie w tulei i czy nakrętka jest mocno dokręcona.
Przed użyciem
- Sprawdź, czy napięcie w sieci jest zgodne z wymaganiami urządzenia.
- Upewnij się, że przewód zasilający nie jest uszkodzony.
- Załóż okulary ochronne przed rozpoczęciem pracy.
- Sprawdź, czy wybrane akcesorium jest odpowiednie do planowanego zadania.
- Upewnij się, że akcesorium jest poprawnie zamocowane w tulei zaciskowej.
Parametry w praktyce
- Prędkość obrotowa
- Regulowana w zakresie 10 000 - 36 000 obr./min za pomocą pokrętła.
Ilustracje i schematy
- Strona 4 zawiera pełną listę akcesoriów z oznaczeniami literowymi.
- Strony 6-10 ilustrują proces blokowania wrzeciona i wymiany końcówek.
- Strona 11 pokazuje sposób regulacji prędkości obrotowej.
Zgodność modelu
- Urządzenie przeznaczone do lekkich prac warsztatowych, grawerowania i modelarstwa.
