Instrukcja obsługi przedłużacza USB 2.0 Digitus DA-73120

Najważniejsze informacje z instrukcji

Przedłużacz USB 2.0 Digitus DA-73120 umożliwia przesyłanie sygnału USB na odległość do 150 metrów przy użyciu kabla sieciowego CAT 6 (lub wyższej kategorii). Urządzenie typu Plug & Play nie wymaga instalacji sterowników. Zestaw składa się z nadajnika (Transmitter) podłączanego do komputera oraz odbiornika (Receiver) z czterema portami USB dla urządzeń peryferyjnych.

Opis urządzenia

Urządzenie składa się z dwóch jednostek:

• Nadajnik (Transmitter/TX): Podłączany do komputera hosta za pomocą kabla USB. Zasilany bezpośrednio z portu USB komputera.
• Odbiornik (Receiver/RX): Posiada 4 porty USB-A do podłączenia urządzeń (mysz, klawiatura, drukarka, kamera itp.) oraz wymaga zewnętrznego zasilania 5V/1A.

Instalacja i podłączenie

1. Podłącz nadajnik do komputera za pomocą dołączonego kabla USB.
2. Połącz nadajnik z odbiornikiem za pomocą kabla sieciowego CAT 6 (lub wyższego).
3. Podłącz urządzenia USB do portów w odbiorniku.
4. Podłącz zasilacz 5V/1A do odbiornika, aby uruchomić zestaw.
5. W przypadku potrzeby zwiększenia zasięgu powyżej 150m, można zastosować przełącznik sieciowy (network switch) między nadajnikiem a odbiornikiem, co pozwala na kaskadowanie do 300m.

Rozwiązywanie problemów

• Brak reakcji po podłączeniu urządzenia USB: Sprawdź, czy kabel sieciowy jest zgodny ze standardem IEEE-568B i czy połączenia są stabilne. Zresetuj odbiornik przyciskiem Reset lub odłącz i podłącz zasilanie.
• Niestabilne działanie kamery internetowej: Jeśli urządzenie USB pobiera dużo energii, konieczne może być zapewnienie dodatkowego zasilania dla tego urządzenia zewnętrznego.

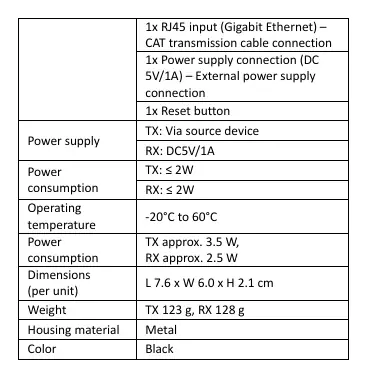

Dane techniczne

• Zasięg: Do 150m (przy użyciu kabla CAT 6 lub wyższego).
• Transfer danych: Do 480 Mbps (standard USB 2.0).
• Zasilanie odbiornika: DC 5V/1A.
• Ochrona: Wbudowana ochrona ESD (do 8kV) i przeciwprzepięciowa.
• Temperatura pracy: -20°C do 60°C.

Bezpieczeństwo

• Upewnij się, że wszystkie urządzenia są prawidłowo uziemione.
• Nie blokuj otworów wentylacyjnych urządzenia.
• Nie wystawiaj urządzenia na działanie deszczu ani wilgoci.
• Nie umieszczaj urządzenia na niestabilnym podłożu.
• W przypadku korzystania z zasilacza innej firmy, upewnij się, że jego parametry są zgodne z wymaganiami produktu (5V/1A).
