Dimplex LA 0712C Pompa ciepła powietrze-woda - Instrukcja instalacji

Opis produktu

Pompa ciepła powietrze-woda Dimplex LA 0712C to zaawansowane urządzenie grzewcze zaprojektowane do efektywnej pracy w systemach ogrzewania budynków. Niniejsza instrukcja skupia się na kluczowych aspektach instalacji elektrycznej oraz hydraulicznej, niezbędnych do poprawnego uruchomienia i eksploatacji urządzenia.

Instalacja elektryczna

Instalacja elektryczna wymaga precyzyjnego podłączenia jednostki zewnętrznej (pompy ciepła) do menedżera pompy ciepła oraz systemu dystrybucji energii. Kluczowe komponenty obejmują zabezpieczenia nadprądowe dla pompy ciepła oraz menedżera, a także styk blokady zakładu energetycznego (EVU-Sperre). Wszystkie połączenia muszą być wykonane zgodnie z dostarczonymi schematami, z uwzględnieniem odpowiednich przekrojów przewodów, takich jak 3x1,5mm2 dla zasilania menedżera oraz 5x1,5mm2 dla zasilania pompy.

Konfiguracja hydrauliczna

System hydrauliczny pompy ciepła LA 0712C może być konfigurowany w różnych wariantach, zależnie od potrzeb instalacji. Instrukcja przedstawia schematy dla różnych funkcji, w tym obsługi ciepłej wody użytkowej, drugiego obiegu grzewczego oraz systemów biwalentnych. Każda konfiguracja wymaga odpowiedniego podłączenia czujników temperatury, pomp obiegowych oraz zaworów przełączających do sterownika menedżera pompy ciepła.

Podłączenia sterownika

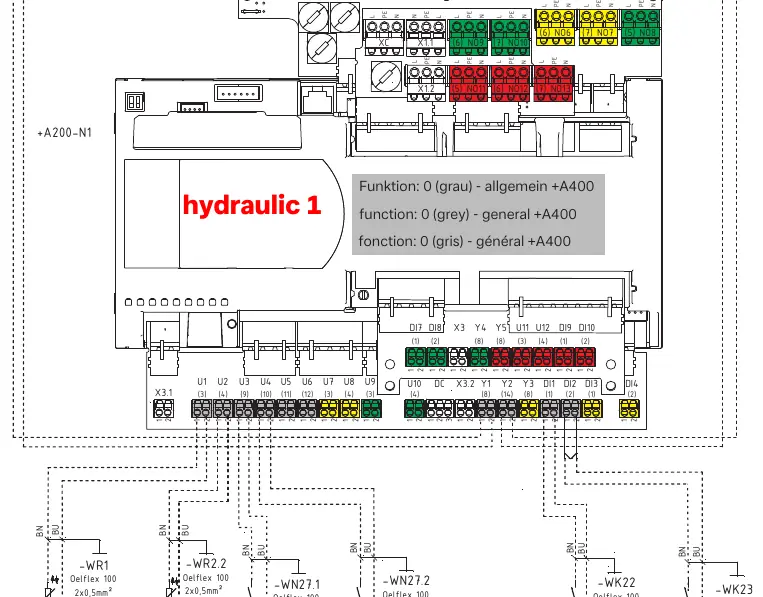

Menedżer pompy ciepła pełni rolę centralnego punktu sterowania. Podłączenia obejmują czujniki temperatury zewnętrznej, czujniki zapotrzebowania, wejścia Smart-Grid oraz sterowanie pompami obiegowymi i zaworami. Każda funkcja (np. ciepła woda, drugi obieg) posiada przypisany kolor złączy na sterowniku, co ułatwia poprawną identyfikację i montaż przewodów. Należy zwrócić szczególną uwagę na poprawne przypisanie funkcji do odpowiednich zacisków, aby zapewnić prawidłową komunikację i sterowanie urządzeniami wykonawczymi.

Bezpieczeństwo i konserwacja

Podczas instalacji należy bezwzględnie przestrzegać zasad bezpieczeństwa elektrycznego. Wszystkie prace powinny być wykonywane przez wykwalifikowany personel. Regularna kontrola połączeń elektrycznych oraz szczelności układu hydraulicznego jest niezbędna dla zapewnienia długotrwałej i bezawaryjnej pracy pompy ciepła. W przypadku wystąpienia usterek, należy sprawdzić stan zabezpieczeń oraz poprawność sygnałów na wejściach sterownika.
