Dimplex WPM Touch Heat Pump Manager
Instrukcja instalacji i obsługi sterownika pompy ciepła Dimplex WPM Touch. Zawiera wytyczne montażowe, schematy podłączeń elektrycznych oraz konfigurację funkcji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Dimplex WPM Touch to zaawansowany sterownik przeznaczony do zarządzania systemami pomp ciepła. Urządzenie zapewnia precyzyjną kontrolę nad procesami grzewczymi, chłodniczymi oraz przygotowaniem ciepłej wody użytkowej. Sterownik jest dostępny w wersji zintegrowanej z obudową pompy ciepła lub jako jednostka do montażu naściennego, co pozwala na elastyczną instalację w różnych konfiguracjach systemowych.
Bezpieczeństwo i instalacja
Podczas instalacji należy bezwzględnie przestrzegać lokalnych przepisów bezpieczeństwa oraz norm VDE. Urządzenie powinno być eksploatowane wyłącznie w suchych pomieszczeniach o temperaturze od 0 do 35 stopni Celsjusza, z zachowaniem ochrony przed kondensacją. Kluczowe jest zapewnienie ciągłego zasilania sterownika, aby funkcja ochrony przed zamarzaniem działała poprawnie. Należy pamiętać, że przewody czujników nie powinny być prowadzone w bezpośrednim sąsiedztwie kabli zasilających, a ich maksymalna długość wynosi 40 metrów.
Uruchomienie i obsługa
Konfiguracja systemu odbywa się za pomocą intuicyjnego wyświetlacza dotykowego. Sterownik posiada stałe przypisanie pinów dla podstawowych funkcji oraz możliwość rozszerzenia o dodatkowe bloki funkcyjne (żółty, zielony, czerwony, pomarańczowy, niebieski). Użytkownik może przypisać konkretne komponenty, takie jak pompy obiegowe, zawory mieszające czy czujniki temperatury, do odpowiednich bloków funkcyjnych zgodnie z wymaganiami instalacji. W przypadku korzystania z pomp obiegowych z regulacją elektroniczną, należy upewnić się, że nie przekraczają one dopuszczalnego prądu roboczego sterownika, w przeciwnym razie konieczne jest zastosowanie przekaźnika sprzęgającego.
Konserwacja i akcesoria
System można rozbudować o akcesoria takie jak pokojowy regulator temperatury RTM Econ czy moduły komunikacji z systemami zarządzania budynkiem (BMS), obsługujące protokoły takie jak KNX, Modbus TCP lub RTU. Regularna kontrola połączeń elektrycznych oraz czystości czujników temperatury jest zalecana dla zapewnienia długotrwałej i bezawaryjnej pracy urządzenia. Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel techniczny.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Wysoki prąd rozruchowy pompy obiegowej
Zastosować zewnętrzny przekaźnik sprzęgający, aby chronić wyjścia przekaźnikowe sterownika.
Błędne odczyty temperatury zewnętrznej
Upewnić się, że czujnik nie jest zamontowany w nasłonecznionym miejscu, w pobliżu okien, drzwi lub otworów wentylacyjnych.
Uszkodzenie sterownika przy błędnym podłączeniu
Nigdy nie podłączać napięcia sieciowego do zacisków niskonapięciowych (np. -N1/SL, -N1/ML, -N17/LV).
Przed użyciem
- Sprawdzić, czy pomieszczenie jest suche i ma odpowiednią temperaturę (0-35°C).
- Upewnić się, że przewody czujników nie biegną obok kabli zasilających.
- Zweryfikować poprawność przypisania bloków funkcyjnych na wyświetlaczu.
- Sprawdzić, czy wszystkie czujniki NTC są poprawnie podłączone do odpowiednich pinów.
- Upewnić się, że zasilanie sterownika jest ciągłe (niezależne od blokady EVU).
Parametry w praktyce
- Napięcie zasilania
- 230 V AC 50 Hz (zakres 195-253 V AC).
- Stopień ochrony
- IP 20 - urządzenie przeznaczone do montażu wewnątrz pomieszczeń.
- Temperatura pracy
- 0°C do +35°C.
Ilustracje i schematy
- Abb. 3.1: Wymiary montażowe sterownika naściennego.
- Abb. 3.2: Instrukcja otwierania obudowy sterownika.

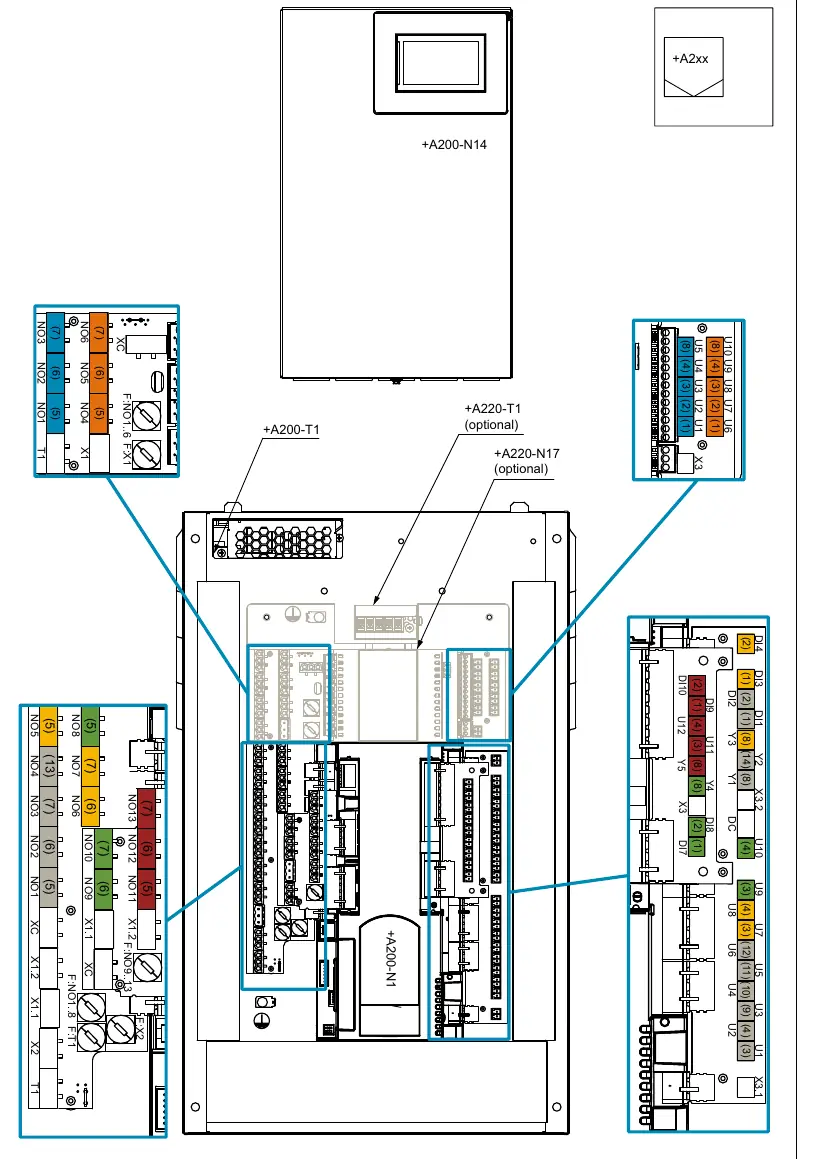

- Abb. 4.1: Schemat rozmieszczenia złączy i bloków funkcyjnych na płycie głównej.
Zgodność modelu
- Współpracuje z systemami BMS przez KNX, Ethernet, Modbus TCP/RTU.
- Wymaga dedykowanego przekaźnika dla pomp obiegowych o wysokiej sprawności.
- Funkcja aktywnego chłodzenia dostępna tylko dla pomp ciepła w wersji rewersyjnej.
