Przejdź do miejsca w treściOpis produktu

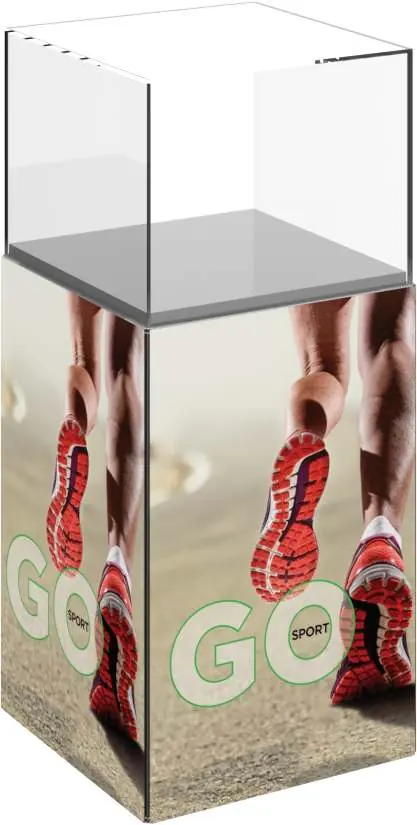

MODify Pedestal 02A to nowoczesny, modułowy stojak ekspozycyjny przeznaczony do celów handlowych i reklamowych. System opiera się na wytrzymałej ramie z profili aluminiowych, która umożliwia łatwy montaż, demontaż oraz rekonfigurację. Stojak wyposażony jest w odporny na ścieranie akrylowy blat w formie kostki, który eksponuje prezentowane produkty, oraz cztery panele graficzne montowane za pomocą systemu silikonowych krawędzi (SEG).
Dane techniczne
- Wymiary zmontowanego urządzenia: 406,4 mm (szer.) x 914,4 mm (wys.) x 406,4 mm (gł.)
- Przybliżona waga: 13,15 kg
- Materiał graficzny: Tkanina z nadrukiem sublimacyjnym
- Opcje wykończenia: Dostępne różne kolory powłok proszkowych oraz laminatów drewnianych
Montaż i uruchomienie
Do montażu wymagany jest klucz imbusowy (Multi Hex Key). Proces składa się z trzech głównych etapów:
- Montaż ramy: Połącz profile aluminiowe za pomocą zamków krzywkowych. Ważne: wykonaj pół obrotu kluczem, aby zablokować profile.
- Instalacja grafiki: Wciśnij silikonową krawędź grafiki w narożniki ramy, a następnie wzdłuż całego obwodu profilu.
- Wykończenie: Umieść akrylowy blat na górze zmontowanej ramy.
Konserwacja i akcesoria
System MODify jest kompatybilny z szeroką gamą akcesoriów, takich jak półki, drążki na wieszaki, akcesoria do ścianek szczelinowych (slotwall) oraz kółka transportowe. Wszystkie akcesoria są dostępne w kolorach białym, czarnym lub srebrnym. W przypadku pytań dotyczących szablonów graficznych lub specyfikacji, odwiedź oficjalną stronę theexhibitorshandbook.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Display Pros
Praktyczna pomoc
Typowe problemy
Upewnij się, że wykonujesz pełny półobrót (180 stopni) kluczem imbusowym w zamku krzywkowym.
Zacznij od wciśnięcia silikonowej krawędzi w narożniki, a dopiero potem wzdłuż krawędzi profilu.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą części (BOM).
- Przygotuj klucz imbusowy (Multi Hex Key).
- Upewnij się, że masz czyste miejsce do montażu.
- Zweryfikuj, czy posiadasz wszystkie 4 panele graficzne.
Parametry w praktyce
- Zamki krzywkowe
- Mechanizm blokujący profile aluminiowe wymagający obrotu o 180 stopni.
Ilustracje i schematy
- Schemat montażu ramy pokazuje sposób łączenia profili pionowych z poziomymi.
- Rysunek instalacji grafiki ilustruje kolejność wciskania krawędzi w profil.
- Schemat końcowy pokazuje poprawne ułożenie akrylowego blatu na ramie.
Zgodność modelu
- System jest modułowy i kompatybilny z akcesoriami serii MODify.
- Akcesoria dostępne w trzech kolorach: białym, czarnym i srebrnym.
