Instrukcja obsługi ładowarki samochodowej DJI Power 1kW Super Fast Car Charger
Szybki przewodnik po instalacji i obsłudze ładowarki samochodowej DJI Power 1kW Super Fast Car Charger (DYS_DC1000). Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć je do akumulatora samochodowego oraz korzystać z trybów...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ładowarka DJI Power 1kW Super Fast Car Charger służy do ładowania stacji zasilania DJI Power z akumulatora samochodowego lub zasilania akumulatora samochodowego ze stacji. Instalacja wymaga podłączenia do zacisków akumulatora i ramy samochodu. str. 2
Najważniejsze czynności
- Montaż ładowarki na ramie samochodu str. 2
- Podłączenie do akumulatora samochodowego str. 2
- Przełączanie trybów pracy str. 2
Pierwsze uruchomienie
- Włącz zasilanie przełącznikiem, sprawdź czy wskaźnik świeci na zielono. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wejściowa | maks. 1000 W | Maksymalna moc ładowania z akumulatora samochodowego. | str. 2 |
| Napięcie wyjściowe (SDC) | 40-58,4 V DC | Napięcie wyjściowe do stacji zasilania. | str. 2 |
Gdzie szukać w PDF
- Montaż i instalacja str. 2
- Dane techniczne str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ładowarka DJI Power 1kW Super Fast Car Charger służy do szybkiego ładowania stacji zasilania DJI Power lub akumulatorów rozszerzających za pomocą zasilania z samochodu. Przed przystąpieniem do instalacji upewnij się, że stacja zasilania posiada najnowszą wersję oprogramowania układowego (firmware). Zaleca się, aby montaż został wykonany przez profesjonalistę. Nie należy instalować urządzenia w miejscach narażonych na wysokie temperatury, wilgoć, substancje żrące lub ryzyko wybuchu.
Montaż urządzenia
Urządzenie należy zamontować na ramie samochodu w miejscu dobrze wentylowanym i osłoniętym, z dala od dzieci i zwierząt. Unikaj miejsc narażonych na uderzenia. Podczas prowadzenia kabli należy unikać obszarów o wysokiej temperaturze, ostrych krawędzi oraz miejsc, gdzie może wystąpić tarcie, aby zapobiec uszkodzeniu izolacji.
Podłączenie do akumulatora
- Używając śrubokręta krzyżakowego, odkręć podkładki i śruby na zaciskach ładowania superszybkiej ładowarki.
- Podłącz okrągłe zaciski kabla ładowania samochodowego do ładowarki: czerwony do zacisku dodatniego (+), czarny do zacisku ujemnego (-). Dokręć śruby.
- Podłącz kabel bezpiecznika (czerwony) do dodatniego bieguna (+) akumulatora samochodowego.
- Połącz drugi koniec kabla bezpiecznika z czerwonym zaciskiem kabla ładowania samochodowego. Upewnij się, że podkładki i nakrętki są w odpowiedniej kolejności i mocno dokręcone.
- Podłącz czarny zacisk kabla ładowania samochodowego do ujemnego bieguna (-) akumulatora samochodowego.
- Użyj kabla SDC, aby połączyć ładowarkę ze stacją zasilania lub akumulatorem rozszerzającym.
Obsługa i tryby pracy
Po zakończeniu instalacji włącz ładowarkę przełącznikiem zasilania. Wskaźnik stanu zaświeci się na zielono. Możesz przełączać tryby pracy, naciskając i przytrzymując przycisk zmiany trybu:
- Tryb doładowania (Recharge Mode): Stacja zasilania i akumulator rozszerzający są ładowane z akumulatora samochodowego.
- Tryb ładowania (Charging Mode): Stacja zasilania i akumulator rozszerzający zasilają akumulator samochodowy, aby zapobiec jego nadmiernemu rozładowaniu.
Użytkownicy mogą połączyć stację zasilania z aplikacją DJI Home, aby przeglądać informacje o urządzeniu i modyfikować ustawienia.
Dane techniczne
- Model: DYS_DC1000
- Temperatura rozładowywania: -10°C do 45°C
- Temperatura ładowania: 0°C do 45°C
- Wejście (zaciski samochodowe): 12-45 V DC, maks. 70 A, maks. 1000 W
- Wyjście (kabel SDC): 40-58,4 V DC
- Wyjście (zaciski samochodowe): 12V (11-14,4 V DC, maks. 1000 W) lub 24V (22-28,8 V DC, maks. 1000 W)
Informacje o producencie
DJI
Praktyczna pomoc
Typowe problemy
Wskaźnik stanu nie świeci po włączeniu
Sprawdź połączenia kabli z akumulatorem i ładowarką oraz upewnij się, że bezpiecznik jest poprawnie zainstalowany.
Kable ulegają zużyciu lub przetarciu
Upewnij się, że kable są poprawnie zabezpieczone i nie przebiegają przez obszary o wysokiej temperaturze lub ostre krawędzie.
Przed użyciem
- Zaktualizuj oprogramowanie stacji zasilania do najnowszej wersji.
- Wyłącz urządzenie i odłącz zasilanie przed instalacją.
- Sprawdź specyfikację akumulatora samochodowego pod kątem kompatybilności.
- Upewnij się, że montaż odbywa się w dobrze wentylowanym miejscu.
- Nie uruchamiaj samochodu przed zakończeniem procesu instalacji.
Parametry w praktyce
- Tryb doładowania
- Ładowanie stacji zasilania z akumulatora samochodu.
- Tryb ładowania
- Zasilanie akumulatora samochodu ze stacji zasilania.
Ilustracje i schematy

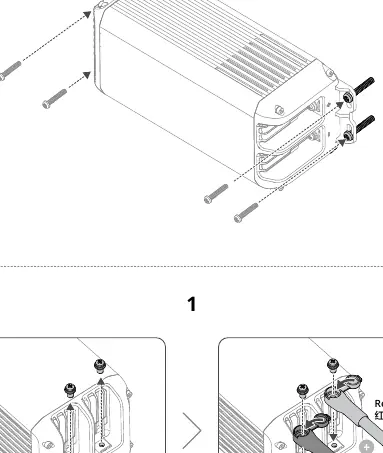

- Schemat montażu pokazuje mocowanie ładowarki do ramy samochodu.

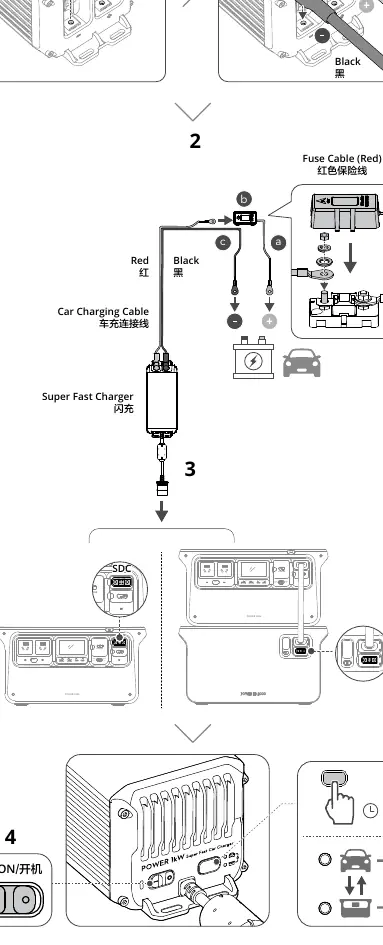

- Schemat połączeń ilustruje kolejność podłączania zacisków do akumulatora i ładowarki.
- Schemat połączenia SDC pokazuje wpięcie kabla do stacji zasilania.
Zgodność modelu
- Kompatybilne z systemami samochodowymi 12V i 24V.
- Wymaga stacji zasilania DJI Power.
