Instrukcja obsługi DJI O4 Air Unit Series

Najważniejsze informacje z instrukcji

Przed pierwszym użyciem urządzenia konieczna jest jego aktywacja za pomocą oprogramowania DJI Assistant 2 (Consumer Drones Series). Nieaktywne urządzenie ma ograniczoną moc transmisji (do 20 mW) i zablokowane menu w goglach. Zaleca się również aktualizację oprogramowania sprzętowego wszystkich komponentów przed rozpoczęciem parowania.

Opis urządzenia

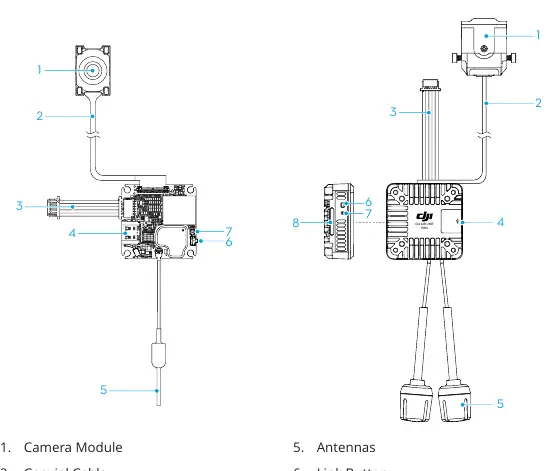

System składa się z modułu transmisji wideo, modułu kamery, kabla koncentrycznego, kabla 3-w-1 oraz anten. Urządzenie posiada port USB-C, przycisk parowania (Link Button), wskaźnik statusu parowania oraz slot na kartę microSD.

Instalacja i podłączenie

Podczas instalacji należy zwrócić szczególną uwagę na wentylację i odprowadzanie ciepła. Moduł powinien być zamontowany w miejscu zapewniającym przepływ powietrza, najlepiej blisko śmigieł (w odległości do 1 cm), aby wykorzystać ich podmuch. Anteny muszą być oddalone o co najmniej 5 cm od modułu transmisji, kamery oraz elementów metalowych i węglowych.

Schemat podłączenia kabla 3-w-1:

• VCC (czerwony): Zasilanie (O4 Air Unit: 3.7-13.2 V, O4 Air Unit Pro: 7.4-26.4 V)
• GND (czarny): Masa zasilania
• RX (biały): UART_RX (do OSD TX kontrolera lotu, 0-3.3 V)
• TX (szary): UART_TX (do OSD RX kontrolera lotu, 0-3.3 V)
• GND (brązowy): Masa sygnałowa
• S.Bus (żółty): DJI HDL (do S.Bus kontrolera lotu, 0-3.3 V)

Przygotowanie do użycia

Aby sparować urządzenia (np. gogle i kontroler):

1. Włącz wszystkie urządzenia.
2. W menu gogli wybierz Status i wskaż odpowiedni produkt.
3. Upewnij się, że wskaźnik na module transmisji świeci na czerwono. Naciśnij przycisk parowania na module (zacznie migać na czerwono), a następnie przycisk parowania na goglach.
4. Po udanym parowaniu wskaźnik na module zmieni kolor na stały zielony.

Użytkowanie

Urządzenie obsługuje różne tryby pracy:

• Nagrywanie wideo: Po włożeniu karty microSD i ustawieniu opcji Record With na Both, gogle będą nagrywać podgląd na żywo. Nagrywanie zatrzymuje się automatycznie po wyłączeniu silników lub w przypadku przegrzania.
• Racing Mode: Dostępny z wybranymi goglami (np. DJI Goggles 3, N3). W tym trybie rozdzielczość jest ustawiona na 1080p@100fps, a funkcje antyzakłóceniowe są wyłączone.
• Canvas Mode: Pozwala na wyświetlanie elementów OSD (np. napięcie baterii) na ekranie gogli. Konfiguracja odbywa się przez oprogramowanie Betaflight Configurator.

Rozwiązywanie problemów z obrazem

Jeśli obraz drga przy włączonym RockSteady, przyczyną może być rezonans IMU spowodowany wibracjami silników. Zalecane kroki:

• Usuń śmigła, włącz nagrywanie i przetestuj silniki na ziemi. Jeśli obraz nadal drga, problem leży w rezonansie.
• Zmień częstotliwość PWM ESC na 48 kHz lub 96 kHz.
• Zastosuj bardziej miękkie elementy tłumiące drgania między kamerą a ramą drona.
• W przypadku efektu rolling shutter, sprawdź stan śmigieł i dokręcenie śrub mocujących kamerę.

Konserwacja

W przypadku uszkodzeń części, instrukcje wymiany dostępne są w materiałach wideo na stronie DJI. Wszelkie kwestie serwisowe należy konsultować poprzez oficjalne wsparcie DJI dostępne pod adresem www.dji.com/support.
