Instrukcja obsługi korektora kablowego Extron 12G HD-SDI 101

Najważniejsze informacje z instrukcji

Extron 12G HD-SDI 101 to korektor sygnału wideo z jednym wejściem i jednym wyjściem, przeznaczony do regeneracji i wyrównywania sygnałów cyfrowych SDI (do 12G-SDI) w celu kompensacji strat wynikających z długich przewodów. Urządzenie powinno być instalowane przez wykwalifikowany personel.

Podłączenie zasilania

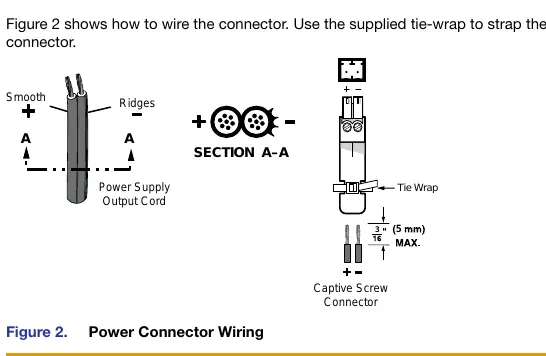

Urządzenie wymaga zewnętrznego zasilacza 12 VDC, 6 W (0.1 A min). Zasilacz musi być certyfikowany jako "Class 2" lub "LPS".

Ważne wytyczne dotyczące okablowania:

• Przed przystąpieniem do prac upewnij się, że zasilanie jest odłączone.
• Idealna długość odsłoniętych żył przewodu zasilającego to 5 mm (3/16 cala). Zbyt długie przewody mogą spowodować zwarcie, a zbyt krótkie mogą wysunąć się ze złącza.
• Nie należy cynować końcówek przewodów przed włożeniem ich do złącza.
• Polaryzacja jest kluczowa: stria na boku przewodu oznacza biegun ujemny.
• Użyj dołączonej opaski zaciskowej, aby przymocować przewód zasilający do złącza.

Montaż urządzenia

Urządzenie można zamontować na trzy sposoby:

• Na blacie: Użyj dołączonych gumowych nóżek.
• W szafie rack: Użyj opcjonalnego zestawu montażowego.
• Pod biurkiem: Użyj odpowiedniego zestawu montażowego.

Wytyczne dla montażu w szafie rack:

• Zapewnij odpowiednią wentylację; temperatura otoczenia nie powinna przekraczać 50°C.
• Zadbaj o prawidłowe uziemienie urządzenia.
• Unikaj przeciążenia obwodów zasilających.

Rozwiązywanie problemów

Jeśli obraz nie jest wyświetlany:

• Sprawdź, czy wszystkie urządzenia są podłączone do zasilania i włączone (dioda Power LED powinna świecić na zielono).
• Upewnij się, że aktywny sygnał wejściowy jest podłączony do urządzenia.
• Sprawdź, czy format sygnału jest zgodny z obsługiwanymi standardami.
• Zweryfikuj stan okablowania.
