Instrukcja obsługi paneli dotykowych Extron TLP Pro 1225MG, 1525MG i 1725MG
Szybki przewodnik instalacji i konfiguracji paneli dotykowych Extron TLP Pro 1225MG, 1525MG oraz 1725MG. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie PoE, skonfigurować sieć i korzystać z menu ustawień.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konfiguracji paneli dotykowych Extron serii TLP Pro (modele 1225MG, 1525MG, 1725MG). Urządzenia te są przeznaczone do montażu ściennego i wymagają zasilania PoE (Power over Ethernet). Przed przystąpieniem do instalacji należy pobrać oprogramowanie Extron (GUI Designer, Global Configurator, Global Scripter, Toolbelt) oraz przygotować dane sieciowe (adres IP, maska, brama, status DHCP).
Montaż urządzenia
Panele można montować na ścianie lub w szafie rack (wymagany opcjonalny zestaw montażowy RM2/RM3). W przypadku montażu ściennego:
- Wytnij otwór w ścianie zgodnie z szablonem (dostępnym na stronie Extron).
- Zainstaluj opcjonalną puszkę montażową (np. Extron BB 700M), jeśli wymagają tego lokalne przepisy.
- Zamocuj płytkę montażową do ściany za pomocą śrub.
- Podłącz kable do panelu przed jego ostatecznym osadzeniem.
- Zawieś panel na zaczepach płytki montażowej i zabezpiecz go śrubami montażowymi.
Elementy urządzenia
Panel przedni
- Czujnik światła: Automatycznie dostosowuje jasność ekranu.
- Dioda statusu: Programowalny pasek LED.
- Ekran dotykowy: Pojemnościowy ekran do sterowania systemami AV.
- Głośniki: Zapewniają podgląd audio i sygnały dźwiękowe.
- Czujnik ruchu: Wykrywa obecność użytkownika w celu wybudzenia ekranu lub przejścia w tryb uśpienia.
- Przycisk Menu: Umożliwia dostęp do menu ustawień urządzenia.
Panel tylny
- Porty: XTP/LAN/PoE (zasilanie i sieć), HDMI (wejście wideo), USB (peryferia), wyjście audio 3.5 mm.
- Przyciski: Reset (do resetowania ustawień) oraz Menu.
Podłączenie zasilania
Urządzenia wymagają zasilania PoE. Model TLP Pro 1725MG jest dostarczany z wtryskiwaczem zasilania PI 140. Dla modeli 12- i 15-calowych wtryskiwacz należy zakupić oddzielnie. Podłącz kabel Ethernet od wtryskiwacza do portu XTP/LAN/PoE w panelu.
Konfiguracja i tryby resetowania
Menu ustawień (Setup Menu) pozwala na konfigurację sieci, wyświetlania i audio. Dostępne są różne tryby resetowania:
- Reset do ustawień fabrycznych: Przytrzymaj przycisk RESET przez 9 sekund. Hasło domyślne to 'extron'.
- Reset ustawień IP: Przytrzymaj przycisk RESET przez 6 sekund.
- Włączanie/wyłączanie DHCP: Naciśnij przycisk RESET pięciokrotnie.
Informacje o producencie
Extron
Praktyczna pomoc
Typowe problemy
Brak zasilania panelu
Upewnij się, że używasz wtryskiwacza PoE (np. Extron PI 140) i że kabel Ethernet jest poprawnie podłączony do portu XTP/LAN/PoE.
Zapomniane hasło
Zresetuj urządzenie do ustawień fabrycznych (przytrzymując przycisk RESET przez 9 sekund). Hasło zostanie przywrócone do wartości domyślnej: 'extron'.
Brak wykrycia sieci
Sprawdź ustawienia DHCP w menu Setup lub użyj oprogramowania Toolbelt do ręcznej konfiguracji adresu IP, maski i bramy.
Przed użyciem
- Pobierz i zainstaluj oprogramowanie: GUI Designer, Global Configurator, Global Scripter, Toolbelt.
- Uzyskaj od administratora sieci: status DHCP, adres IP, maskę podsieci, bramę.
- Zanotuj adres MAC urządzenia z etykiety na obudowie.
- Przygotuj wtryskiwacz PoE (dla modeli 12- i 15-calowych wymagany osobno).
Parametry w praktyce
- TLP Pro 1225MG
- Ekran 12.1 cala, rozdzielczość 1280x800.
- TLP Pro 1525MG
- Ekran 15.6 cala, rozdzielczość 1366x768.
- TLP Pro 1725MG
- Ekran 17.3 cala, rozdzielczość 1920x1080.
Ilustracje i schematy

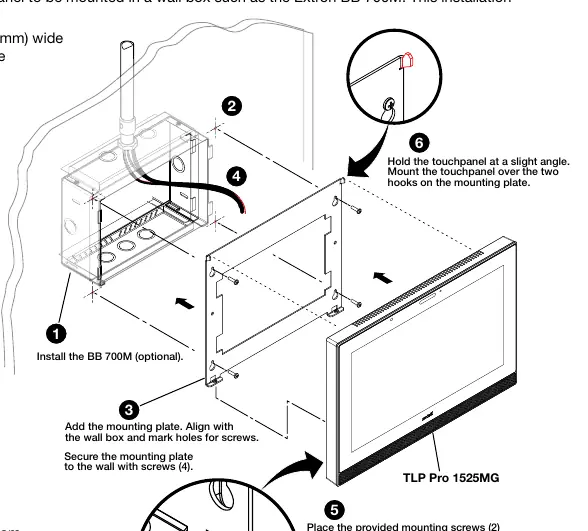

- Montaż ścienny: Wymaga wycięcia otworu w ścianie i użycia płytki montażowej.

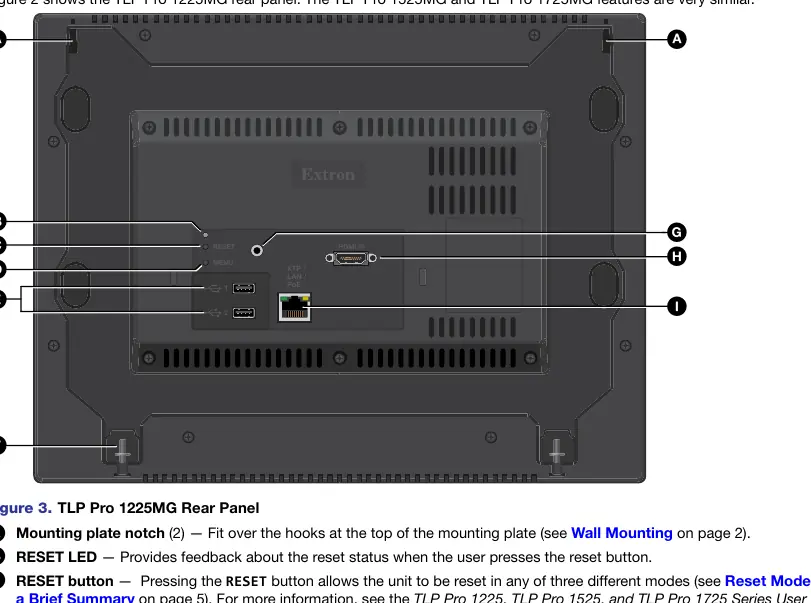

- Panel tylny: Zawiera porty XTP/LAN/PoE, HDMI, USB oraz przyciski Reset i Menu.
Zgodność modelu
- Wymaga zasilania PoE (Power over Ethernet).
- Współpracuje z procesorami sterującymi Extron IP Link Pro.
