Instrukcja obsługi stacji dokującej Extron UCS 601
Szybki przewodnik po stacji dokującej Extron UCS 601. Dowiedz się, jak podłączyć urządzenia, skonfigurować porty, zamontować stację w szafie rack oraz rozwiązywać problemy z sygnałem i zasilaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Extron UCS 601 to profesjonalna stacja dokująca AV, zaprojektowana do łączenia laptopów wyposażonych w port USB-C z wyświetlaczami HDMI i urządzeniami peryferyjnymi USB. Urządzenie obsługuje rozdzielczości do 4K przy 60 Hz, oferuje funkcję Power Delivery (do 60 W) oraz wbudowany hub USB. Stacja jest przystosowana do montażu w szafach rack lub pod biurkiem.
Opis urządzenia
Stacja posiada wskaźniki LED informujące o statusie zasilania, dostarczaniu mocy (Power Delivery) oraz obecności sygnału wideo. Na panelu przednim znajdują się trzy porty USB 3.2 typu A. Panel tylny zawiera złącze zasilania IEC, przełącznik trybu DisplayPort Alt Mode, wejście USB-C oraz wyjście HDMI.

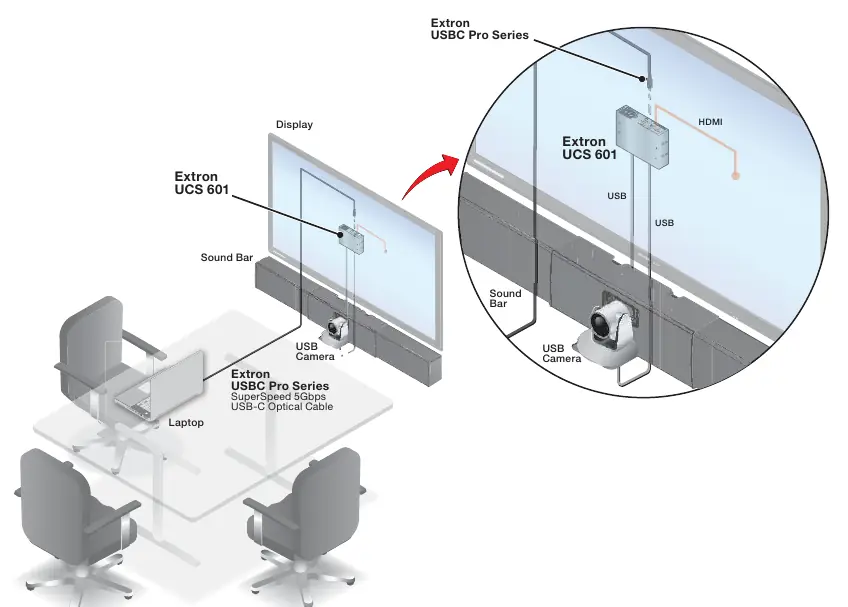

Instalacja i podłączenie
Aby poprawnie skonfigurować system, należy:
- Podłączyć urządzenie źródłowe (laptop) do wejścia USB-C za pomocą kabla USB-C.
- Podłączyć wyświetlacz HDMI do wyjścia HDMI.
- Podłączyć urządzenia peryferyjne USB (kamery, mikrofony, ekrany dotykowe) do portów USB 3.2 na przednim panelu.
- Podłączyć kabel zasilający do gniazda IEC.
Uwaga: Extron zaleca stosowanie kabli HDMI serii Pro dla sygnałów 4K/UHD. Kable USB łączące nadajnik z hostem lub odbiornik z urządzeniami peryferyjnymi nie powinny przekraczać 1,8 metra (6 stóp).
Montaż
Urządzenie można zamontować na kilka sposobów:

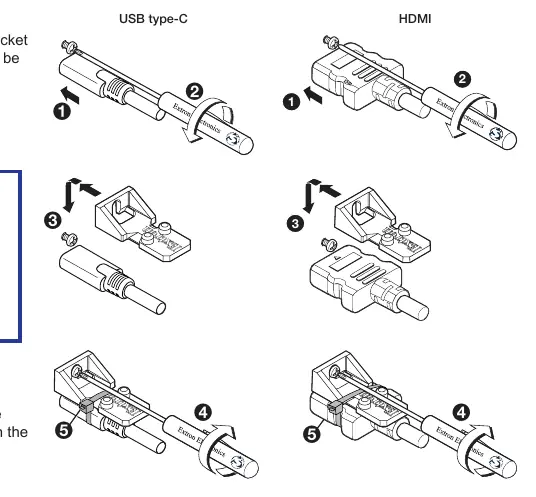

- Uchwyty LockIt: Służą do zabezpieczenia kabli USB-C i HDMI przed przypadkowym wypięciem. Należy je przykręcić do panelu, a następnie zabezpieczyć kabel za pomocą dołączonej opaski zaciskowej.

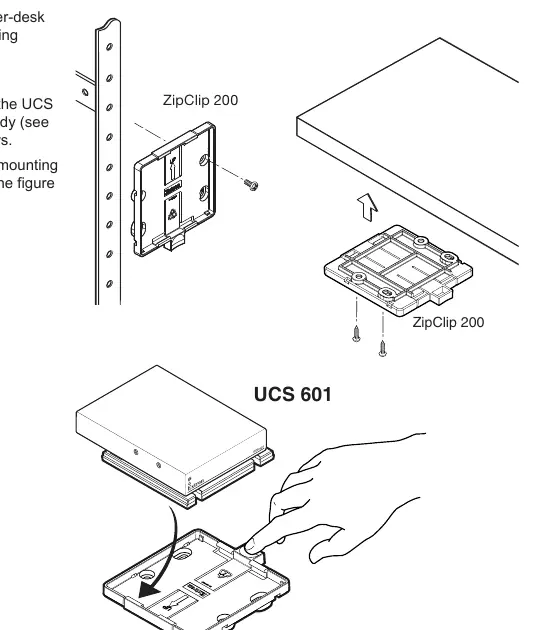

- ZipClip 200: Akcesorium umożliwiające montaż pod biurkiem lub na szynie rack. Należy przykręcić ZipClip do powierzchni montażowej, a następnie wsunąć jednostkę UCS 601 w uchwyt.
Obsługa i konfiguracja
Stacja posiada przełącznik DisplayPort Alt Mode na tylnym panelu, który pozwala na wybór trybu pracy:
- Pozycja górna: Obsługa 4K przy 30 Hz i USB 3.2.
- Pozycja dolna: Obsługa 4K przy 60 Hz i USB 2.0.
Ważne: Przed zmianą ustawienia przełącznika należy odłączyć kabel zasilający oraz kabel USB-C, odczekać 45 sekund, a następnie ponownie podłączyć zasilanie i kabel USB-C.
Rozwiązywanie problemów
W przypadku problemów z działaniem systemu, należy sprawdzić:
- Wskaźniki LED: Jeśli dioda zasilania nie świeci, sprawdź połączenie kabla zasilającego. Jeśli dioda Power Delivery nie świeci, upewnij się, że urządzenie źródłowe USB-C jest poprawnie podłączone.
- Kable: Upewnij się, że kable nie są zbyt długie (powyżej 1,8 m) i nie używasz zbędnych adapterów lub przedłużaczy, które mogą osłabiać sygnał.
- Sterowniki: Urządzenie nie wymaga specjalnych sterowników, ale podłączone peryferia (np. skanery, drukarki) mogą wymagać instalacji oprogramowania producenta na komputerze hosta.
Informacje o producencie
Extron
Praktyczna pomoc
Typowe problemy
Brak zasilania (dioda Power LED nie świeci)
Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazda IEC i czy gniazdko ścienne działa.
Brak obrazu na wyświetlaczu
Upewnij się, że kabel HDMI jest podłączony, a stacja ma zasilanie. Sprawdź, czy urządzenie źródłowe obsługuje DisplayPort Alt Mode.
Słaba jakość sygnału lub rozłączanie urządzeń
Unikaj używania dodatkowych adapterów, patch paneli lub kabli dłuższych niż 1,8 metra.
Przed użyciem
- Sprawdź, czy laptop obsługuje DisplayPort Alt Mode przez USB-C.
- Przygotuj kable o długości nieprzekraczającej 1,8 m.
- Upewnij się, że masz dostęp do gniazda zasilania w pobliżu miejsca montażu.
- Zaplanuj sposób montażu (rack lub pod biurkiem) i przygotuj akcesoria (ZipClip 200).
- Zainstaluj sterowniki dla specyficznych urządzeń peryferyjnych (np. drukarek) na komputerze.
Parametry w praktyce
- Power Delivery (60W)
- Moc ładowania dostarczana do podłączonego laptopa przez port USB-C.
- DisplayPort Alt Mode
- Tryb przesyłania wideo przez USB-C; przełącznik pozwala wybrać priorytet między rozdzielczością/odświeżaniem a prędkością USB.
- USB 3.2 (10 Gbps)
- Standard szybkiego przesyłu danych dla portów USB na przednim panelu.
Ilustracje i schematy
- Panel przedni: Wskaźniki LED (zasilanie, Power Delivery, wideo) oraz 3 porty USB 3.2.
- Panel tylny: Złącze zasilania, przełącznik trybu DisplayPort, wejście USB-C, wyjście HDMI.
Zgodność modelu
- Wymaga urządzenia źródłowego USB-C z obsługą DisplayPort Alt Mode.
- Zalecane użycie kabli HDMI Pro Series dla sygnałów 4K/UHD.
- Urządzenie nie jest przeznaczone do pracy z dodatkowymi adapterami lub przedłużaczami sygnału.
