Instrukcja montażu subwoofera Extron SF 10C SUB
Kompletny przewodnik instalacji i podłączenia subwoofera Extron SF 10C SUB. Dowiedz się, jak bezpiecznie zamontować urządzenie w suficie podwieszanym, podłączyć przewody oraz zainstalować maskownicę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Subwoofer Extron SF 10C SUB to urządzenie o wadze około 17 kg, co wymaga zachowania szczególnych środków ostrożności podczas instalacji. Montaż powinien być przeprowadzany przez wykwalifikowany personel. Ze względu na wagę i gabaryty, do instalacji wymagane są co najmniej dwie osoby. Urządzenie jest przeznaczone do montażu w suficie podwieszanym, ale może być również umieszczone na powierzchni poziomej przy użyciu opcjonalnego zestawu SMK F SF 10C.
Montaż subwoofera
Subwoofer można zawiesić w suficie za pomocą dołączonych linek stalowych lub opcjonalnie za pomocą prętów gwintowanych (zalecane 1/4 cala lub 3/8 cala). Przed montażem należy:
- Wyznaczyć miejsce montażu, upewniając się, że rura portu basowego będzie skierowana w stronę przestrzeni odsłuchowej.
- Upewnić się, że środek rury portu znajduje się co najmniej 13,7 cm od krawędzi płyty sufitowej.

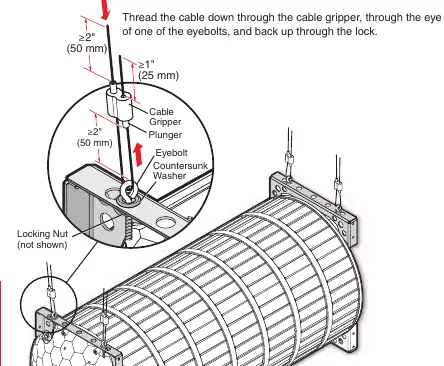

- W przypadku montażu na linkach: wywiercić otwory w suficie konstrukcyjnym pod kątem około 10 stopni, wkręcić śruby oczkowe i przewlec linki zgodnie z instrukcją, dbając o odpowiednie zabezpieczenie zacisków.
- W przypadku montażu na prętach gwintowanych: zamocować pręty do konstrukcji nośnej (np. szyny unistrut) i przykręcić subwoofer za pomocą nakrętek i podkładek.
Instalacja maskownicy
Po zamontowaniu subwoofera należy zainstalować maskownicę:
- Wyciąć otwór w płycie sufitowej zgodnie z dołączonym szablonem.
- Umieścić pierścień C-ring po stronie subwoofera, a adapter maskownicy po przeciwnej stronie powierzchni montażowej.
- Użyć śrubokręta krzyżakowego, aby dokręcić trzy ramiona blokujące, łącząc adapter z pierścieniem C-ring.
- W przypadku materiałów sztywnych należy korzystać ze wskaźników Opti-Torque (pierścienie pękają przy odpowiednim momencie dokręcenia). W przypadku materiałów miękkich należy zachować ostrożność, aby nie odkształcić powierzchni sufitu.
- Na koniec przymocować magnetyczną maskownicę do adaptera.
Podłączenie i obsługa
Przed podłączeniem należy skonfigurować płytkę dostępu do przewodów:

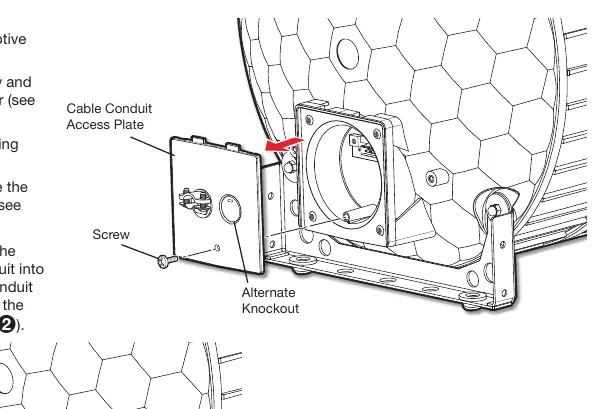

- Odkręcić płytkę dostępu i wybrać metodę: z użyciem zacisku kablowego lub elastycznego kanału kablowego.
- Odizolować końce przewodów na długość 5 mm (3/16 cala). Zbyt długa izolacja może spowodować zwarcie, zbyt krótka – wysunięcie się przewodu.
- Podłączyć przewody do złącza śrubowego zgodnie z wybraną metodą (pojedyncze lub podwójne okablowanie).
- Włożyć wtyczkę złącza do gniazda w subwooferze i zabezpieczyć płytkę dostępu.
