Instrukcja obsługi emulatora EDID Extron EDID 111H 4K PLUS
Szybki przewodnik po instalacji i konfiguracji emulatora EDID Extron EDID 111H 4K PLUS. Dowiedz się, jak podłączyć urządzenie, używać przełącznika obrotowego do wyboru rozdzielczości oraz zapisywać ustawienia EDID.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Extron EDID 111H 4K PLUS to emulator EDID HDMI z jednym wejściem i jednym wyjściem, obsługujący rozdzielczości do 4K@60 Hz 4:4:4. Urządzenie wspiera technologię EDID Minder, HDCP 2.3 oraz konfigurację przez oprogramowanie Extron Product Configuration Software (PCS). Instrukcja opisuje proces instalacji, zabezpieczania kabli oraz konfiguracji parametrów EDID za pomocą przełącznika obrotowego.
Opis urządzenia
Urządzenie posiada kompaktową obudowę z następującymi elementami:
- Panel tylny: Złącze zasilania 12 VDC, wejście HDMI (źródło) oraz wyjście HDMI (wyświetlacz).
- Panel przedni: Dioda zasilania, port konfiguracyjny USB mini-B, przycisk EDID STORE oraz 16-pozycyjny przełącznik obrotowy do wyboru plików EDID.
Instalacja i podłączenie
Przed podłączeniem zasilania należy upewnić się, że przeczytano wszystkie ostrzeżenia dotyczące bezpieczeństwa. Proces instalacji obejmuje:
- Podłączenie kabli HDMI: Podłącz źródło sygnału do wejścia HDMI, a wyświetlacz do wyjścia HDMI.

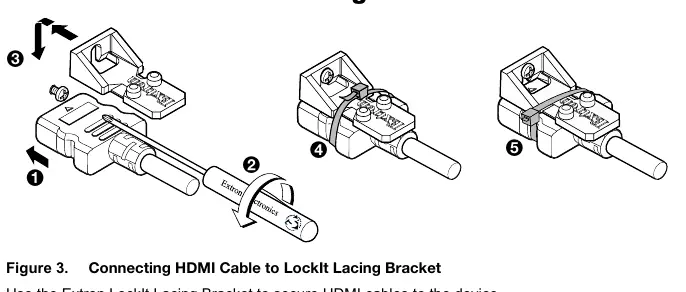

- Zabezpieczenie kabli: Zaleca się użycie dołączonego uchwytu LockIt Lacing Bracket. Należy poluzować śrubę montażową, umieścić uchwyt, dokręcić śrubę i zabezpieczyć kabel opaską zaciskową.
- Zasilanie: Podłącz dołączony zasilacz 12 VDC do złącza zasilania na tylnym panelu.
Konfiguracja i obsługa
Urządzenie pozwala na wybór rozdzielczości lub zapisanie własnych ustawień EDID:
- Wybór EDID: Użyj przełącznika obrotowego na przednim panelu, aby wybrać jedną z 12 fabrycznych rozdzielczości (pozycje 0-B) lub jeden z 4 slotów użytkownika (pozycje C-F).
- Zapisywanie EDID: Aby zapisać EDID z podłączonego wyświetlacza, wybierz jeden ze slotów użytkownika (C-F) za pomocą przełącznika, a następnie naciśnij przycisk STORE.
- Wskaźniki LED: Dioda migająca na zielono oznacza proces zapisu, a dioda świecąca światłem ciągłym oznacza gotowość lub zakończenie procesu.
Tabela rozdzielczości
Przełącznik obrotowy pozwala na szybki wybór standardowych rozdzielczości:
- Pozycje 0-8: Rozdzielczości od 1280x800 do 1080p.
- Pozycje 9-B: Rozdzielczości 4K/UHD z różnym próbkowaniem (30 Hz, 4:2:0 60 Hz, 4:4:4 60 Hz).
- Pozycje C-F: Dedykowane sloty użytkownika (Store Slot 1-4).
Informacje o producencie
Extron
Praktyczna pomoc
Typowe problemy
Brak możliwości zapisu EDID
Upewnij się, że przełącznik obrotowy jest ustawiony w pozycji C-F (sloty użytkownika). Zapis nie jest możliwy w pozycjach 0-B.
Kabel HDMI wypada z gniazda
Użyj dołączonego uchwytu LockIt Lacing Bracket, aby mechanicznie zabezpieczyć kabel HDMI do obudowy urządzenia.
Przed użyciem
- Sprawdź, czy zasilacz 12 VDC jest gotowy do podłączenia.
- Przygotuj kabel USB mini-B, jeśli planujesz konfigurację przez oprogramowanie PCS.
- Upewnij się, że masz dostęp do przełącznika obrotowego na przednim panelu.
- Zapoznaj się z tabelą rozdzielczości, aby wybrać odpowiednią pozycję przełącznika.
Parametry w praktyce
- 4K@60 Hz 4:4:4
- Maksymalna obsługiwana rozdzielczość i próbkowanie koloru.
Ilustracje i schematy
- Panel tylny: Złącza zasilania, wejście HDMI i wyjście HDMI.
- Panel przedni: Diody statusu, port konfiguracyjny, przycisk STORE i przełącznik wyboru EDID.
- Montaż LockIt: Sposób zabezpieczenia kabla HDMI przed przypadkowym wypięciem.
Zgodność modelu
- Urządzenie obsługuje standard HDCP 2.3.
- Wymaga zewnętrznego zasilacza 12 VDC (dołączony w zestawie).
