Instrukcja obsługi uchwytu do soundbara Sanus 051WSSAFM1
Szybki przewodnik instalacji uchwytu Sanus 051WSSAFM1 dla soundbara Sonos Ray. Dowiedz się, jak bezpiecznie zamontować urządzenie, dobrać odpowiednie śruby i dostosować ustawienia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt Sanus 051WSSAFM1 został zaprojektowany wyłącznie do montażu soundbara Sonos Ray pod telewizorem. Przed rozpoczęciem instalacji upewnij się, że Twój uchwyt ścienny do telewizora posiada certyfikat bezpieczeństwa (UL Certified). Maksymalne obciążenie uchwytu wynosi 2,27 kg (5 lbs).
Nie używaj tego produktu, jeśli uchwyt telewizora posiada wbudowane dystanse lub jeśli otwory montażowe w uchwycie telewizora są większe niż 11 mm.
Wymagane narzędzia
- Śrubokręt krzyżakowy
- Poziomica
- Klucz imbusowy (dołączony do zestawu)
Instrukcja montażu

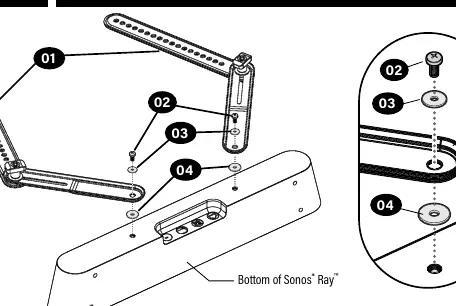

Krok 1: Montaż wsporników na soundbarze
Przymocuj wsporniki (01) do spodu soundbara Sonos Ray, używając śrub (02), podkładek (03) i dystansów (04). Upewnij się, że elementy są poprawnie dokręcone.
Krok 2: Przygotowanie telewizora
Jeśli telewizor jest już zamontowany na ścianie lub stojaku, zdejmij go zgodnie z instrukcją obsługi posiadanego uchwytu TV.
Krok 3: Montaż uchwytu do telewizora

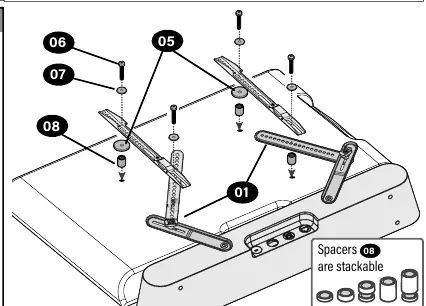

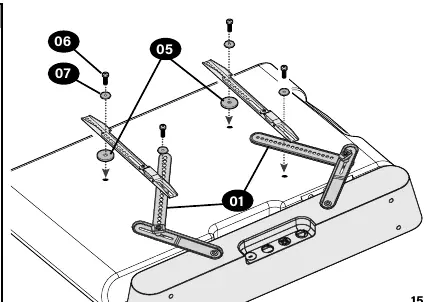

Dopasuj wsporniki do wzoru otworów VESA w telewizorze. Wybierz odpowiednią średnicę śrub (M4, M6 lub M8) oraz długość. Jeśli telewizor ma płaski tył, użyj montażu bez dystansów. Jeśli tył jest zaokrąglony lub wymaga dodatkowej przestrzeni, użyj dołączonych dystansów (08).
Krok 4: Regulacja i dokręcanie
Ustaw wsporniki w pozycji pionowej. Dokręć wszystkie połączenia, uważając, aby nie przekręcić śrub, co mogłoby uszkodzić podkładki. Na koniec zawieś telewizor wraz z zamontowanym soundbarem na uchwycie ściennym.
Regulacja ustawień

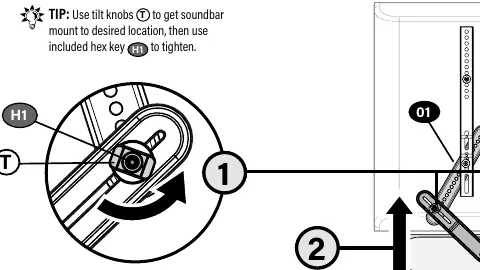

Po zamontowaniu możesz dostosować pozycję soundbara, używając pokręteł przechyłu (T). Po uzyskaniu pożądanego ustawienia, dokręć je za pomocą dołączonego klucza imbusowego (H1).
Praktyczna pomoc
Typowe problemy
Uchwyt nie pasuje do telewizora
Sprawdź, czy otwory montażowe w uchwycie telewizora nie są większe niż 11 mm. Jeśli tak, uchwyt nie jest kompatybilny.
Śruby są za krótkie lub za długie
Dobierz odpowiednią długość śrub z zestawu. Zbyt krótkie nie utrzymają telewizora, zbyt długie mogą go uszkodzić.
Przed użyciem
- Upewnij się, że Twój uchwyt ścienny do TV posiada certyfikat bezpieczeństwa (UL Certified).
- Sprawdź, czy łączna waga telewizora, soundbara i uchwytu nie przekracza limitu wagowego uchwytu ściennego TV.
- Przygotuj śrubokręt krzyżakowy i poziomicę.
- Zweryfikuj, czy w zestawie znajdują się wszystkie części (wsporniki, śruby, podkładki, dystanse).
Parametry w praktyce
- Limit wagowy
- 2,27 kg (5 lbs) – maksymalne obciążenie dla uchwytu soundbara.
- Kompatybilność
- Zaprojektowany specjalnie dla Sonos Ray.
Ilustracje i schematy
- Rysunki montażowe pokazują sposób łączenia wsporników ze soundbarem oraz montażu całości do telewizora przy użyciu odpowiednich dystansów.
Zgodność modelu
- Wymaga uchwytu ściennego do telewizora z certyfikatem UL.
- Niekompatybilny z uchwytami TV posiadającymi wbudowane dystanse.
- Otwory montażowe w uchwycie TV nie mogą być większe niż 11 mm.
