Instrukcja obsługi systemu AV-over-IP AVPro Edge MXNet 10G SDVoE
Szybki przewodnik po instalacji i konfiguracji systemu AVPro Edge MXNet 10G SDVoE. Dowiedz się, jak podłączyć nadajniki i odbiorniki, skonfigurować przełączniki sieciowe, uzyskać dostęp do interfejsu Mentor oraz rozwiązywać problemy z...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System MXNet 10G SDVoE to platforma AV-over-IP zaprojektowana przez AVPro Edge, oferująca przesył wideo 4K 60Hz 4:4:4 z bardzo niskimi opóźnieniami. System opiera się na infrastrukturze sieciowej 10G Ethernet. Niniejsza instrukcja opisuje podstawową konfigurację z wykorzystaniem przełącznika zarządzalnego AC-MXNET-10G-SW12C, nadajników/odbiorników AC-MXNET-10G-TCVR oraz jednostki sterującej AC-MXNET-10G-CBOX.
Konfiguracja nadajników i odbiorników
Każde urządzenie transceiver (AC-MXNET-10G-TCVR) łączy funkcje nadajnika (Encoder) i odbiornika (Decoder) w jednej obudowie.
- Wybór trybu: Użyj przełącznika ENC/DEC SELECT na przednim panelu. Niebieska dioda LED wskazuje tryb: włączona oznacza Encoder, wyłączona oznacza Decoder.
- Wybór portu: Urządzenia obsługują połączenia miedziane i światłowodowe.
- Połączenia miedziane (Category Cable): Ustaw przełącznik SDVoE SELECT na 10G BASE-T, a POE SELECT na 10G.
- Połączenia światłowodowe: Ustaw przełącznik SDVoE SELECT na 10GbE SFP+, a POE SELECT na 1G.
Instalacja i połączenia
Po skonfigurowaniu trybów i portów, podłącz urządzenia do sieci:
- Nadajniki (Encoders): Podłącz źródło HDMI do portu HDMI IN.
- Odbiorniki (Decoders): Podłącz wyświetlacz do portu HDMI OUT.
- Przełącznik sieciowy: Podłącz port SDVoE transceivera do portu 10G Copper PoE lub 10G SFP+ na przełączniku sieciowym.

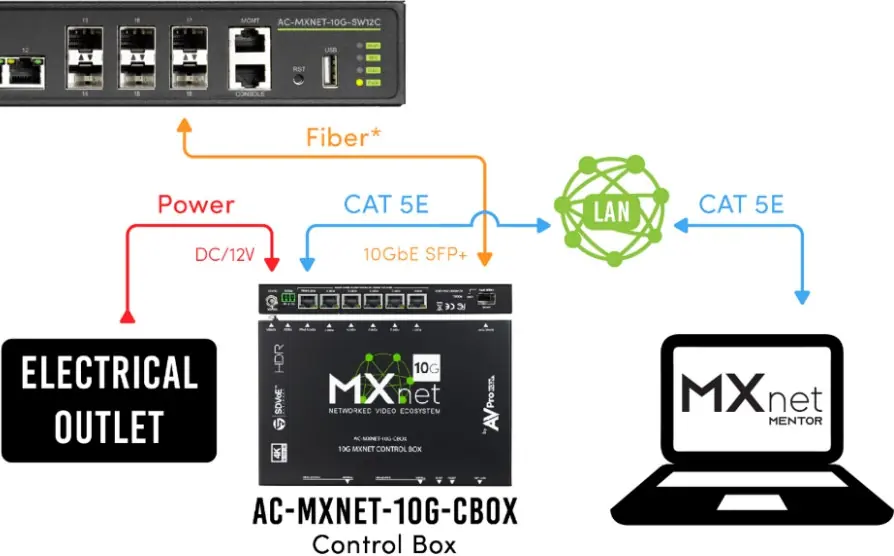

- Jednostka sterująca (CBOX): Podłącz port SDVoE do przełącznika sieciowego oraz port PORT 6 (PoE) do sieci LAN w celu zasilania i dostępu do interfejsu Mentor. Jeśli PoE jest niedostępne, użyj zasilacza DC/12V.
Dostęp do interfejsu Mentor
Mentor to wbudowany interfejs webowy do zarządzania systemem.
- Naciśnij przycisk SCROLL PAGE na przednim panelu CBOX, aby wyświetlić adres IP (domyślnie DHCP).
- Wpisz adres IP w przeglądarce internetowej.
- Zaloguj się używając domyślnych danych: Użytkownik: admin, Hasło: admin (wszystkie małe litery).
Konfiguracja i sterowanie
Interfejs Mentor oferuje następujące funkcje:
- System Utilities: Zarządzanie aktualizacjami firmware, restartowanie urządzeń, przywracanie ustawień fabrycznych.
- Configure (Inputs/Outputs): Konfiguracja nazw urządzeń, zarządzanie EDID, skalowanie rozdzielczości wyjściowej oraz diagnostyka sygnału.
- Auto-Matrix: Przełączanie źródeł na wyświetlacze, zapisywanie i wywoływanie presetów matrycy.
Praktyczna pomoc
Typowe problemy
Brak zasilania urządzenia
Sprawdź połączenie z przełącznikiem sieciowym (PoE) lub użyj zewnętrznego zasilacza DC/12V.
Brak obrazu 4K przy działającym 1080p
Sprawdź, czy wszystkie urządzenia w łańcuchu obsługują sygnał 4K. Dostosuj skalowanie rozdzielczości w interfejsie Mentor dla wyświetlaczy nieobsługujących 4K.
Urządzenie nie pojawia się w interfejsie Mentor
Sprawdź adres IP na ekranie OLED urządzenia. Jeśli nie jest to adres link-local (169.254.x.x), skontaktuj się z pomocą techniczną.
Problemy z połączeniem światłowodowym
Upewnij się, że włókna są poprawnie 'skrzyżowane' (Tx do Rx, Rx do Tx) i moduły SFP+ są dedykowane do 10Gb/s.
Przed użyciem
- Wybierz tryb pracy (Encoder/Decoder) przełącznikiem na obudowie.
- Skonfiguruj typ portu (10G BASE-T lub 10GbE SFP+) zgodnie z używanym okablowaniem.
- Upewnij się, że przełącznik sieciowy obsługuje wymagane standardy (IGMP, MTU, PoE).
- Podłącz urządzenia HDMI do odpowiednich portów (IN dla nadajników, OUT dla odbiorników).
- Sprawdź, czy kable nie są zbyt mocno zgięte lub uszkodzone.
Ilustracje i schematy
- Schemat połączeń pokazuje integrację nadajników (Encoder), odbiorników (Decoder), przełącznika sieciowego (Switch) oraz jednostki sterującej (CBOX).
Zgodność modelu
- Zalecane okablowanie Cat6a lub lepsze dla instalacji miedzianych.
- Wymagane moduły SFP+ dedykowane do 10Gb/s.
- W przypadku przełączników innych firm, wymagana konfiguracja IGMP, MTU i PoE.
