Instrukcja obsługi odbiornika HDMI over IP AV Access HDIP120
Poznaj funkcje i sposób instalacji odbiornika HDMI over IP AV Access HDIP120. Instrukcja zawiera schematy połączeń, specyfikację techniczną oraz wskazówki dotyczące konfiguracji systemu transmisji sygnału wideo.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Odbiornik HDIP120 jest urządzeniem typu HDMI over IP, zaprojektowanym do współpracy z nadajnikiem HDIP120. Umożliwia przesyłanie sygnału wideo 1080P z urządzenia źródłowego do jednego lub wielu wyświetlaczy za pomocą kabla Cat 5e/6 na odległość do 120 metrów. Urządzenie wspiera również rozszerzenie sygnału IR, co pozwala na sterowanie urządzeniem źródłowym z miejsca, w którym znajduje się odbiornik.
Zawartość zestawu
- Odbiornik x 1
- Zasilacz (DC 5V 1A) x 1
- Odbiornik IR (30-50KHz) x 1
- Uchwyty montażowe (ze śrubami) x 2
- Instrukcja obsługi x 1
Panel urządzenia
Panel urządzenia zawiera następujące elementy:
- a. Port zasilania (DC 5V)
- b. Przycisk Reset i dioda LED
- c. Port wyjściowy HDMI
- d. Port wejściowy IR
- e. Port LAN
- f. Dioda zasilania (Power Led)
- g. Dioda połączenia (Link Led)
Instalacja i zastosowanie
Przed przystąpieniem do instalacji upewnij się, że urządzenie jest odłączone od zasilania.
Montaż uchwytów
- Umieść i przykręć uchwyty montażowe do boków urządzenia za pomocą dołączonych śrub.
- Powtórz czynność dla drugiej strony urządzenia.
- Przymocuj uchwyty do wybranej powierzchni za pomocą śrub (brak w zestawie).
Schematy połączeń
Urządzenie obsługuje dwa główne tryby pracy:
- Połączenie 1-1: Bezpośrednie połączenie nadajnika z odbiornikiem za pomocą kabla sieciowego.
- Połączenie 1-N: Połączenie jednego nadajnika z wieloma odbiornikami (do 10) w tej samej sieci LAN przy użyciu przełącznika sieciowego (Network Switch).
Specyfikacja techniczna
- Wejście A/V: 1 x LAN
- Wyjście A/V: 1 x HDMI
- Rozdzielczość: do 1080P przy 60Hz
- Zgodność: HDMI 1.3, HDCP 1.4
- Zasięg transmisji: 120 metrów
- Zasilanie: DC 5V 1A
- Pobór mocy: 1.6W (maks.)
- Temperatura pracy: 0°C ~ +45°C
Gwarancja i wsparcie
Produkt objęty jest roczną ograniczoną gwarancją na części i robociznę. W przypadku pytań technicznych lub problemów z urządzeniem, prosimy o kontakt z działem wsparcia pod adresem e-mail: [email protected] lub ogólnym: [email protected].
Informacje o producencie
AV Access
Praktyczna pomoc
Typowe problemy
Brak sygnału wideo na wyświetlaczu.
Sprawdź połączenia kablowe Cat 5e/6, upewnij się, że nadajnik i odbiornik są zasilane oraz czy diody Link LED świecą poprawnie.
Zasięg transmisji jest niewystarczający.
Maksymalny zasięg wynosi 120 metrów przy użyciu kabla Cat 5e/6. Upewnij się, że długość kabla nie przekracza tej wartości.
Przed użyciem
- Upewnij się, że posiadasz nadajnik HDIP120 (odbiornik nie działa samodzielnie).
- Przygotuj kabel sieciowy Cat 5e/6 o odpowiedniej długości.
- Sprawdź, czy zasilacz 5V 1A jest podłączony do gniazda zasilania.
- Upewnij się, że urządzenie jest odłączone od prądu przed montażem uchwytów.
Parametry w praktyce
- HDMI 1.3 / HDCP 1.4
- Standardy transmisji cyfrowej i ochrony treści, z którymi urządzenie jest kompatybilne.
Ilustracje i schematy
- Schemat 1-1 pokazuje bezpośrednie połączenie nadajnika z odbiornikiem.

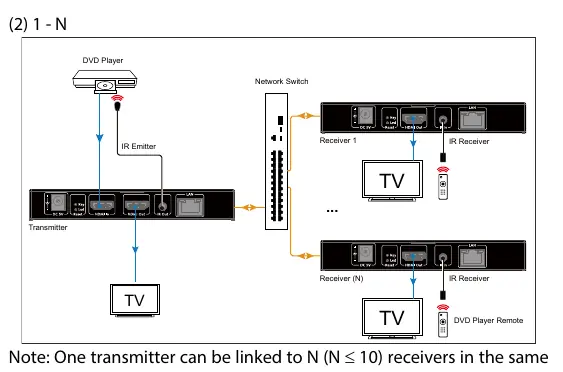

- Schemat 1-N pokazuje dystrybucję sygnału do wielu odbiorników (do 10) przez switch sieciowy.
Zgodność modelu
- Wymaga nadajnika HDIP120 do działania.
- Obsługuje do 10 odbiorników w jednej sieci LAN.
