Instrukcja obsługi systemu transmisji wideo SWIT CREW-V
Szybki przewodnik po systemie transmisji wideo SWIT CREW-V. Dowiedz się, jak sparować urządzenia, podłączyć kamery, skonfigurować UVC do streamingu i rozwiązywać problemy z sygnałem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System SWIT CREW-V to bezprzewodowy system transmisji wideo obsługujący sygnały SDI i HDMI. Zapewnia stabilną transmisję na odległość do 1,2 km (do 3 km z odbiornikiem CREW MAX). System charakteryzuje się automatycznym parowaniem, obsługą UVC (do streamingu bezpośrednio na komputer) oraz solidną, metalową obudową.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzą nadajnik, odbiornik, anteny, zasilacze oraz adaptery montażowe. Urządzenia posiadają wyświetlacz LCD, przycisk pięciokierunkowy do nawigacji po menu oraz złącza zasilania DC (7-17V) i USB-C.
Podłączenie i instalacja
- Anteny: Ustaw anteny pionowo w górę. Odbiornik powinien być umieszczony jak najwyżej, aby uniknąć zakłóceń.
- Połączenie wideo: Podłącz wyjście kamery do wejścia SDI/HDMI nadajnika. Podłącz wyjście odbiornika do monitora lub przełącznika.
- Zasilanie: Użyj zasilacza DC lub akumulatora (np. V-mount lub Sony L-series, zależnie od modelu).
- Unikanie zakłóceń: Unikaj przeszkód takich jak ściany, drzewa czy zbiorniki wodne, które mogą tłumić sygnał.
Parowanie nadajnika z odbiornikiem
- Włącz nadajnik i odbiornik.
- Na nadajniku użyj przycisku pięciokierunkowego, aby przejść do menu "PAIR".
- Wybierz "START" i potwierdź przyciskiem. Nadajnik wyświetli "Ready to pair?".
- Na odbiorniku również przejdź do menu "PAIR" i potwierdź "START".
- Po chwili urządzenia zostaną sparowane. Nadajnik wyświetli liczbę połączonych odbiorników.
Konfiguracja UVC (Streaming)
System umożliwia przesyłanie wideo bezpośrednio do komputera przez USB-C:
- Podłącz odbiornik do komputera za pomocą kabla USB-C.

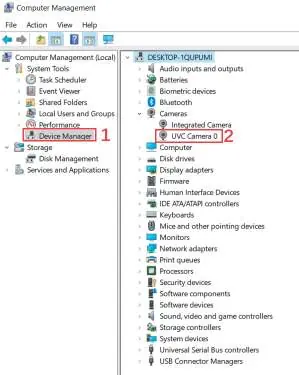

- W systemie Windows sprawdź w Menedżerze urządzeń, czy "UVC Camera 0" jest widoczna w sekcji Kamery.
- Otwórz oprogramowanie do streamingu (np. OBS).

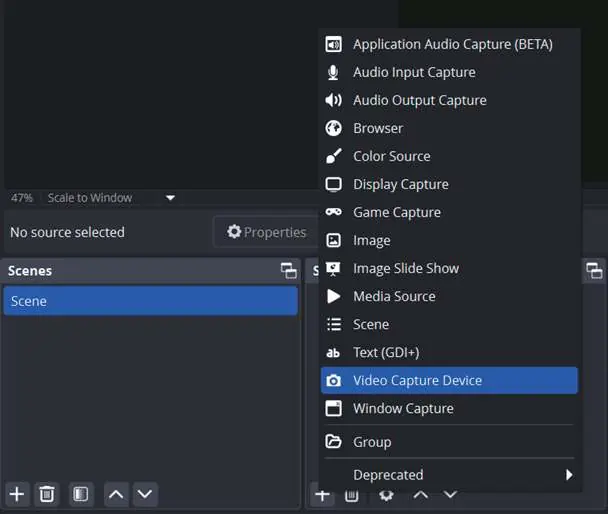

- Dodaj nowe źródło "Urządzenie do przechwytywania wideo" (Video Capture Device).
- W ustawieniach źródła wybierz "UVC Camera 0".
Menu i ustawienia
Nawigacja odbywa się za pomocą przycisku pięciokierunkowego (góra, dół, lewo, prawo, wciśnięcie). Główne funkcje menu to:
- CHANNEL: Wybór kanału (AUTO lub 00-21).
- MODE: Wybór jakości (HQ - wysoka jakość, lub tryb stabilny).
- FAN: Ustawienia wentylatora (AUTO lub OFF).
- PAIR: Parowanie urządzeń.
- CREW: Informacje o wersji oprogramowania i aktualizacja.
Aktualizacja systemu
- Pobierz plik aktualizacji na dysk USB i rozpakuj go w folderze głównym.
- Podłącz dysk USB do portu USB-C urządzenia przez adapter OTG.
- W menu "CREW" wybierz "START" i potwierdź aktualizację.
- Po zakończeniu zrestartuj urządzenie.
Rozwiązywanie problemów
- Brak obrazu: Sprawdź zasilanie, dokręcenie anten, połączenie kabli wideo oraz czy format wideo kamery jest obsługiwany.
- Słaba jakość: Zmniejsz odległość, wyeliminuj przeszkody lub zrestartuj urządzenia.
Praktyczna pomoc
Typowe problemy
Brak obrazu na odbiorniku
Sprawdź zasilanie, upewnij się, że anteny są mocno dokręcone, sprawdź kable wideo i upewnij się, że format wideo kamery jest obsługiwany.
Słaba jakość wideo
Sprawdź, czy transmisja nie jest zakłócana przez otoczenie, upewnij się, że urządzenia są w zasięgu lub zrestartuj nadajnik i odbiornik.
Błąd aktualizacji (ERROR 01/02/03)
ERROR 01: Błąd plików na USB. ERROR 02: Dysk USB nierozpoznany. ERROR 03: Błąd pliku FPGA.
Przed użyciem
- Sprawdź, czy zasilanie jest w zakresie 7-17V DC.
- Upewnij się, że anteny są zainstalowane i dokręcone.
- Sprawdź, czy kable wideo są poprawnie podłączone.
- Upewnij się, że format wideo kamery jest zgodny z obsługiwanymi standardami.
- W przypadku używania UVC, sprawdź połączenie USB-C z komputerem.
Parametry w praktyce
- Zasięg transmisji
- 1,2 km w linii wzroku (do 3 km z odbiornikiem CREW MAX).
- Napięcie wejściowe
- 7-17V DC (obsługuje zasilanie z akumulatorów lub zasilaczy).
Ilustracje i schematy
- Anteny powinny być ustawione pionowo w górę dla najlepszego zasięgu.
- Odbiornik powinien być umieszczony wyżej niż nadajnik, aby zminimalizować zakłócenia.
- Unikaj przeszkód (ściany, drzewa, woda) na drodze sygnału.
Zgodność modelu
- System obsługuje do 4 odbiorników jednocześnie z jednym nadajnikiem.
- W przypadku użycia wielu zestawów w jednym miejscu, upewnij się, że każdy ma rozpoznawalny sygnał wideo.
- Aktualizacja firmware wymaga ponownego sparowania urządzeń.
