Instrukcja obsługi zasilacza LED Domus Line X-DRIVER
Poznaj instrukcję obsługi zasilacza LED Domus Line X-DRIVER. Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć moduły sterujące, czujniki oraz skonfigurować aplikację Domus 4U.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacz Domus Line X-DRIVER jest przeznaczony wyłącznie do zasilania lamp LED. Urządzenie posiada wbudowany układ zabezpieczający, który wyłącza zasilanie w przypadku zwarcia, przeciążenia lub przegrzania. Po usunięciu przyczyny awarii, zasilacz restartuje się automatycznie. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie sieciowe.
Instalacja i podłączenie
Instalacja może wymagać udziału wykwalifikowanego personelu. Upewnij się, że warunki otoczenia są zgodne z charakterystyką produktu. Zasilacz może być używany z opcjonalnymi modułami sterującymi (CM1-XD, CM2-XD, CM3-XD, CM4-XD), czujnikami IR/PIR oraz pilotami zdalnego sterowania.
- Montaż modułów: Moduły sterujące wpinane są bezpośrednio do zasilacza. Uwaga: Moduł CM4-XD nie jest kompatybilny z wersją zasilacza X-DRIVER 15W.
- Podłączenie czujników: Czujniki IR-XD oraz PIR-XD podłącza się do dedykowanych portów w zasilaczu.
Obsługa i sterowanie
Zasilacz obsługuje różne metody sterowania oświetleniem:
- IR-XD LSW/DSW: Sterowanie dotykowe lub zbliżeniowe. Wymaga zachowania odpowiednich odległości montażowych (min. 1mm).

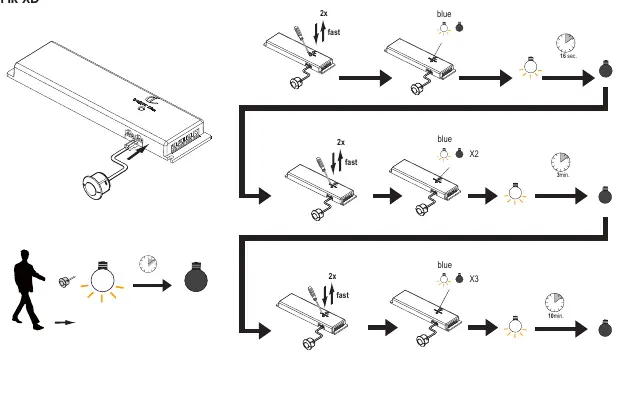

- PIR-XD: Czujnik ruchu z regulowanym czasem świecenia (16 sek., 3 min., 10 min.).
- Zdalne sterowanie: Parowanie pilotów (RC1, RC3) oraz ściemniacza CALL-ME V17 odbywa się poprzez odpowiednią sekwencję przycisków na zasilaczu.
- Aplikacja Domus 4U: Pozwala na sterowanie oświetleniem za pomocą smartfona (Bluetooth). Aplikacja umożliwia wyszukiwanie urządzeń, włączanie/wyłączanie oraz regulację jasności.
Rozwiązywanie problemów
Jeśli zasilacz nie działa poprawnie, sprawdź:
- Czy zasilanie sieciowe jest podłączone.
- Czy nie wystąpiło zwarcie lub przeciążenie (zasilacz wyłączy się automatycznie).
- Czy pilot lub czujnik jest poprawnie sparowany (w razie problemów wykonaj procedurę resetowania nadajnika).
Dane techniczne
Zasilacz posiada stopień ochrony IP20 i pracuje w temperaturze otoczenia od -20 do +40°C. Napięcie wejściowe wynosi 100-120VAC lub 220-240Vac (zależnie od regionu), a częstotliwość 50/60Hz.
Praktyczna pomoc
Typowe problemy
Zasilacz wyłącza się samoczynnie
Sprawdź, czy nie wystąpiło zwarcie, przeciążenie lub przegrzanie. Urządzenie restartuje się automatycznie po usunięciu przyczyny.
Brak reakcji na pilota lub czujnik
Wykonaj procedurę resetowania nadajnika (zgodnie z instrukcją na stronie 10) i przeprowadź ponowne parowanie.
Przed użyciem
- Odłącz zasilanie sieciowe przed przystąpieniem do instalacji.
- Sprawdź, czy warunki otoczenia są zgodne z charakterystyką produktu.
- Upewnij się, że używasz kompatybilnych modułów sterujących (CM1-XD do CM4-XD).
- Sprawdź, czy wybrany moduł (np. CM4-XD) jest kompatybilny z mocą Twojego zasilacza (15W, 30W, 60W, 96W).
Parametry w praktyce
- Input voltage
- 100-120VAC lub 220-240Vac (zależnie od regionu).
- IP protection
- IP20 (urządzenie do użytku wewnątrz pomieszczeń, brak ochrony przed wodą).
- Ambient temperature
- Zakres temperatury pracy urządzenia: od -20 do +40°C.
Ilustracje i schematy
- Schemat instalacji modułów: pokazuje sposób wpinania modułów sterujących do zasilacza.
- Schemat podłączenia czujników: pokazuje sposób podłączenia czujników IR i PIR.
- Schemat parowania: pokazuje sekwencję przycisków na zasilaczu w celu sparowania pilota.
Zgodność modelu
- Zasilacz przeznaczony wyłącznie do lamp LED.
- Moduł CM4-XD nie jest kompatybilny z wersją X-DRIVER 15W.
- Maksymalna liczba kontrolerów podłączonych do jednego zasilacza: 7 sztuk.
