Instrukcja obsługi zasilacza LED Häfele 12V / 24V
Szybki przewodnik po instalacji i obsłudze zasilacza LED Häfele 12V/24V. Dowiedz się, jak bezpiecznie podłączyć oświetlenie, rozwiązać problemy z miganiem diod i dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacz LED Häfele 12V/24V jest urządzeniem klasy II, przeznaczonym do zasilania oświetlenia LED. Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie elektryczne. Urządzenie wymaga zapewnienia odpowiedniej cyrkulacji powietrza w miejscu instalacji. Nie należy piętrować zasilaczy. W przypadku wystąpienia awarii lub uszkodzenia, urządzenie nie podlega naprawie przez użytkownika i musi zostać wymienione na nowe.
Montaż i instalacja
Przed rozpoczęciem montażu sprawdź zawartość opakowania. Jeśli brakuje części lub są one uszkodzone, skontaktuj się z producentem. Nie montuj części, które nie wchodzą w skład zestawu lub nie są zatwierdzone przez Häfele.

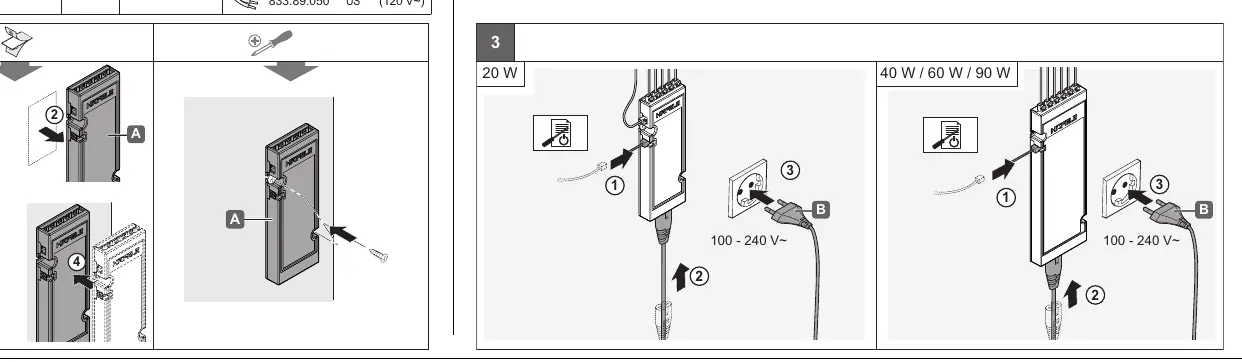

- Wyłączenie zasilania: Przed przystąpieniem do jakichkolwiek prac montażowych należy odłączyć dopływ prądu.
- Mocowanie: Użyj materiałów montażowych odpowiednich do materiału, z którego wykonany jest mebel.
- Obciążenie: Upewnij się, że łączna moc wszystkich podłączonych opraw LED nie przekracza maksymalnej mocy wyjściowej zasilacza (sprawdź tabliczkę znamionową).
- Cyrkulacja powietrza: Zapewnij swobodny przepływ powietrza wokół zasilacza. Nie przykrywaj urządzenia i nie układaj zasilaczy jeden na drugim.
Rozwiązywanie problemów

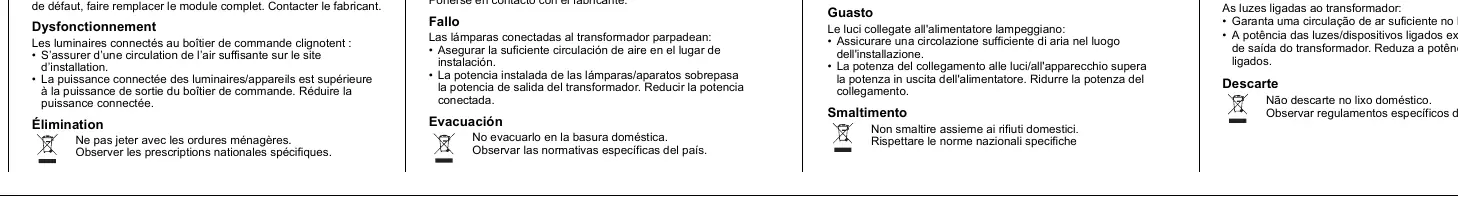

Jeśli podłączone do zasilacza oświetlenie miga, wykonaj następujące kroki:
- Sprawdź, czy w miejscu instalacji zapewniona jest wystarczająca cyrkulacja powietrza.
- Zweryfikuj, czy łączna moc podłączonych opraw LED nie przekracza mocy wyjściowej zasilacza. Jeśli tak, zredukuj liczbę lub moc podłączonych urządzeń.
Czyszczenie i konserwacja
Przed czyszczeniem odłącz wtyczkę z gniazdka sieciowego. Do czyszczenia używaj wyłącznie miękkiej, suchej i niestrzępiącej się ściereczki. Nie stosuj żadnych środków chemicznych, rozpuszczalników, płynów ani materiałów ściernych, ponieważ mogą one uszkodzić komponenty.
Dane techniczne i bezpieczeństwo
- Stopień ochrony: IP 20 (przeznaczony do suchych wnętrz).
- Temperatura otoczenia: Od -20°C do +45°C.
- Klasa ochronności: II (urządzenie niezależne, nie wymaga uziemienia).
- Zastosowanie: Montaż na lub wewnątrz mebli.
Praktyczna pomoc
Typowe problemy
Podłączone oświetlenie miga
Zapewnij lepszą cyrkulację powietrza w miejscu instalacji lub zmniejsz łączną moc podłączonych opraw, jeśli przekracza ona moc wyjściową zasilacza.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń.
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem montażu.
- Zweryfikuj, czy łączna moc wszystkich podłączonych opraw LED nie przekracza maksymalnej mocy wyjściowej zasilacza.
- Zapewnij odpowiednią cyrkulację powietrza w miejscu montażu.
Parametry w praktyce
- TA -20 do +45°C
- Dopuszczalny zakres temperatury otoczenia podczas pracy.
Ilustracje i schematy

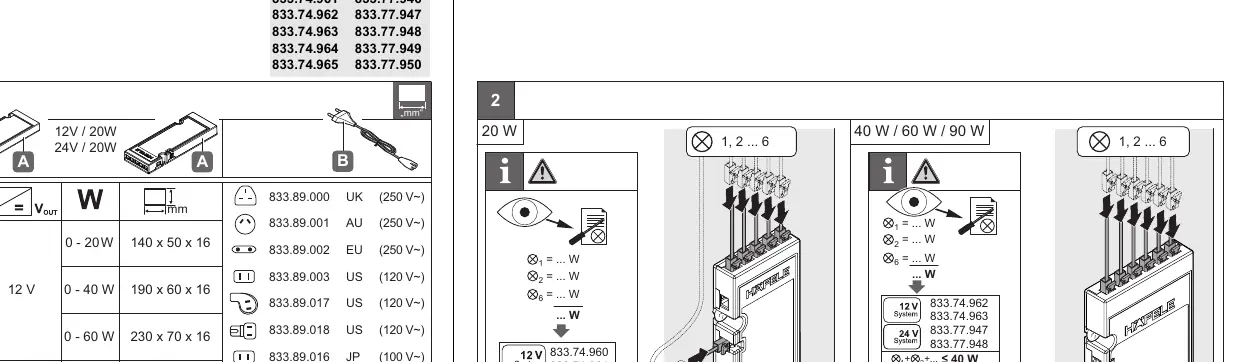

- Schemat A: Podłączenie zasilacza do sieci 100-240V~.
- Schemat B: Podłączenie opraw LED do zasilacza.
- Wskazówka [i]: Wyłącz zasilanie przed montażem.
- Wskazówka [1]: Użyj odpowiednich materiałów mocujących do mebli.
- Wskazówka [2]: Sprawdź tabliczkę znamionową dla maksymalnej mocy.
Zgodność modelu
- Zasilacz przeznaczony wyłącznie do użytku w suchych wnętrzach.
- Nie należy piętrować zasilaczy.
