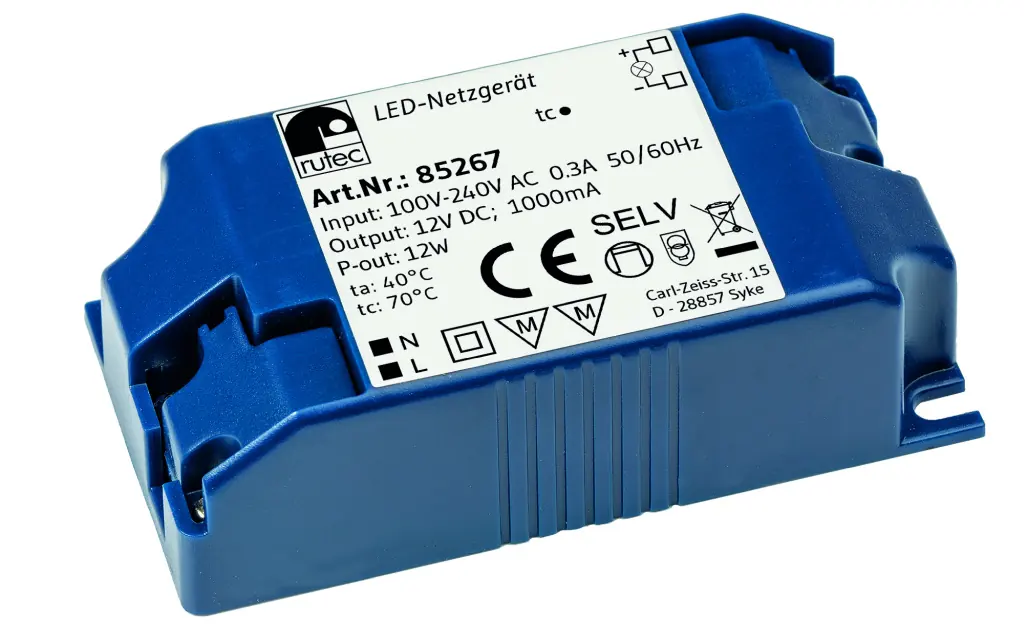

Instrukcja obsługi zasilacza LED rutec 85267

Najważniejsze informacje z instrukcji

Zasilacz LED rutec 85267 to urządzenie przeznaczone do zasilania taśm LED napięciem stałym 12V. Jest to zasilacz o mocy 12W, przeznaczony wyłącznie do użytku w suchych pomieszczeniach wewnątrz budynków. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi zasadami bezpieczeństwa.

Opis urządzenia

Urządzenie jest zasilaczem o stałym napięciu wyjściowym 12V DC. Jest to model nieściemnialny (non-dimmable) po stronie pierwotnej. Posiada stopień ochrony IP20, co oznacza brak ochrony przed wodą, dlatego należy go montować w miejscach suchych.

Instalacja i podłączenie

Podłączenie urządzenia powinno odbywać się w następującej kolejności:

1. Upewnij się, że zasilanie sieciowe 230V jest wyłączone.
2. Podłącz taśmę LED do strony wtórnej zasilacza, zwracając szczególną uwagę na polaryzację: plus (+) do anody i minus (-) do katody.
3. Podłącz stronę pierwotną zasilacza do sieci 230V AC, przestrzegając pięciu zasad bezpieczeństwa elektrycznego.
4. Przed włączeniem napięcia sprawdź poprawność wszystkich połączeń oraz upewnij się, że nie ma zwarć.

Wskazówki montażowe

Dla zapewnienia prawidłowej pracy urządzenia należy przestrzegać następujących zaleceń:

• Zapewnij odpowiednią wentylację w miejscu montażu, aby utrzymać właściwą temperaturę pracy (dopuszczalna temperatura otoczenia: -10 do +40°C).
• Zalecana maksymalna długość przewodu po stronie wtórnej wynosi 4,0 m.
• W przypadku stosowania dłuższych przewodów należy dobrać odpowiedni przekrój żył, aby spadek napięcia nie przekraczał 0,2V DC. Zapobiega to spadkom jasności lub zmianom barwy światła taśmy LED.

Dane techniczne

• Napięcie wejściowe: 100-240V AC, 50/60Hz
• Napięcie wyjściowe: 12V DC
• Maksymalna moc wyjściowa: 12W
• Temperatura otoczenia: -10 do +40°C
• Wymiary: 86 x 45 x 26 mm
• Klasa ochronności: II (podwójna lub wzmocniona izolacja)

Bezpieczeństwo i utylizacja

Nie należy dokonywać samodzielnych napraw urządzenia, gdyż prowadzi to do utraty gwarancji. Urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.
