Instrukcja obsługi przełącznika bezdotykowego Dormakaba 90 09M

Najważniejsze informacje z instrukcji

Przełącznik bezdotykowy Dormakaba 90 09M to urządzenie służące do bezkontaktowego wyzwalania otwarcia drzwi. Urządzenie wykorzystuje czujnik pojemnościowy i jest przeznaczone do montażu wewnątrz pomieszczeń. Kluczowe parametry, takie jak czas otwarcia (1-15 sekund) oraz zasięg detekcji (20-50 mm), można regulować za pomocą przełączników DIP znajdujących się na płytce urządzenia.

Specyfikacja techniczna

• Zasilanie: 12-24VDC (+/-10%)
• Pobór prądu: 50mA (czuwanie), 115mA (aktywacja)
• Wyjście: Styk bezpotencjałowy (SPDT) 30VDC/1A
• Zasięg detekcji: 20-50mm (regulowany)
• Temperatura pracy: -20°C do +60°C
• Wilgotność pracy: 10%-90%

Instalacja i podłączenie

Aby zainstalować urządzenie, należy wykonać następujące kroki:

1. Zdejmij panel przedni, chwytając go za górną część i delikatnie odpinając, a następnie przesuwając w dół.
2. Podłącz przewody zgodnie ze schematem (użyj wyjmowanej kostki zaciskowej).
3. Zamontuj płytkę przełącznika na wsporniku lub puszce montażowej za pomocą dostarczonych śrub.
4. Załóż ponownie panel przedni, ustawiając dolne zaczepy i dociskając górę, aż usłyszysz kliknięcie.

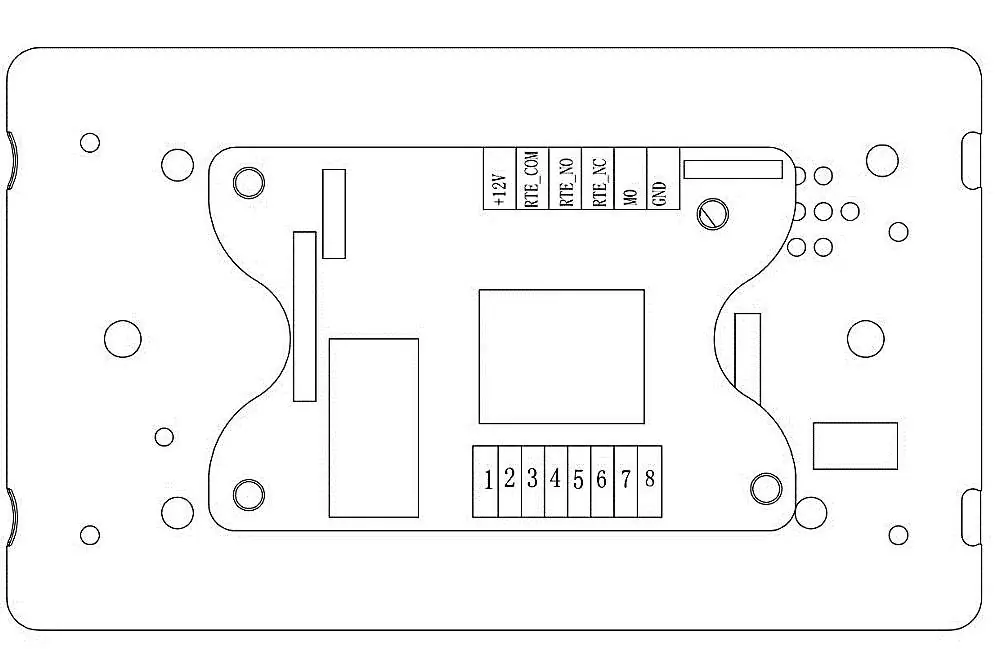

Schemat podłączenia obejmuje wejścia zasilania (+VDD, GND) oraz wyjścia przekaźnikowe (RTE_COM, RTE_NO, RTE_NC) oraz wejście dla zewnętrznego urządzenia (MO).

Konfiguracja przełączników DIP

Ustawienia urządzenia zmienia się za pomocą przełączników DIP:

• Czas otwarcia (przełączniki 1-4): Suma wartości przełączników ustawionych w pozycji ON (SW1=1s, SW2=2s, SW3=4s, SW4=8s). Przykład: SW2 i SW4 w pozycji ON dają 10 sekund.
• Buzzer (przełącznik 5): OFF = Buzzer włączony (domyślnie), ON = Buzzer wyłączony.
• Zasięg detekcji (przełącznik 8): OFF = 50mm (domyślnie), ON = 20-30mm.
• Przełączniki 6 i 7: Nieużywane.

Obsługa i funkcje

Urządzenie aktywuje się poprzez zbliżenie dłoni do przełącznika. W momencie aktywacji rozlega się sygnał dźwiękowy (opcjonalnie), dioda LED zmienia kolor na zielony, a przekaźnik wyzwala sygnał na ustawiony czas. W przypadku awarii zasilania dostępna jest funkcja mechanicznego przełącznika – wystarczy delikatnie nacisnąć na powierzchnię urządzenia.
