Instrukcja obsługi systemu materaca przeciwodleżynowego Drive Med-Aire Edge
Szybki przewodnik po instrukcji obsługi systemu materaca przeciwodleżynowego Drive Med-Aire Edge. Dowiedz się, jak zainstalować, obsługiwać i konserwować materac oraz jednostkę sterującą (modele 14360-B i 14360-P).
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Med-Aire Edge to wyrób medyczny klasy 2, przeznaczony do profilaktyki i leczenia odleżyn. Przed użyciem należy bezwzględnie zapoznać się z pełną instrukcją. System nie może być używany, jeśli między materacem a barierkami łóżka występują szczeliny, które mogą powodować ryzyko uwięzienia pacjenta. Przeciwwskazania obejmują pacjentów z wyciągiem kręgosłupa lub niestabilnymi urazami kręgosłupa.
Opis urządzenia

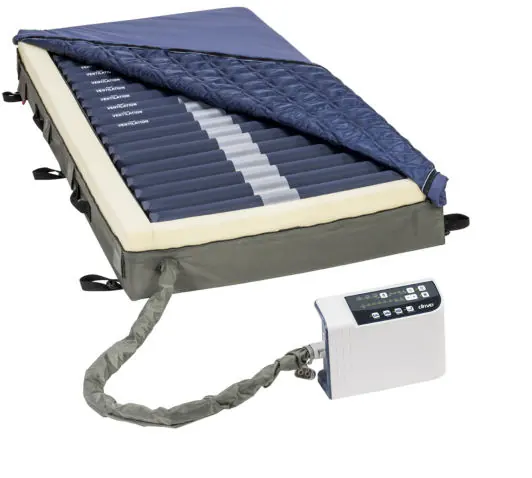

System składa się z materaca z 20 komorami powietrznymi oraz jednostki sterującej. Dostępne są dwie wersje jednostek sterujących:
- 14530P (Analogowa): Posiada pokrętło regulacji ciśnienia dostosowane do wagi pacjenta.
- 14360XP (Cyfrowa): Posiada panel dotykowy z funkcjami takimi jak Auto Firm, Seat Inflate (wsparcie przy podniesionym wezgłowiu) oraz regulację czasu cyklu.
Instalacja i przygotowanie
- Usuń z łóżka starą pościel i materac.
- Umieść materac Med-Aire Edge na stelażu łóżka, nadrukiem do góry, z wężami skierowanymi w stronę nóg.
- Zamocuj pasy materaca do ruchomych części stelaża łóżka. Uwaga: Nie mocuj pasów do barierek bocznych, ponieważ mogą się zerwać.
- Zawieś jednostkę sterującą na ramie łóżka.
- Podłącz węże powietrzne do jednostki sterującej za pomocą szybkozłącza (powinno być słyszalne kliknięcie).
- Podłącz kabel zasilający do uziemionego gniazdka elektrycznego.
- Włącz zasilanie. Pełne napompowanie może zająć do 40 minut.
Obsługa
W przypadku modelu cyfrowego, po włączeniu zaleca się użycie funkcji Auto Firm, aby przyspieszyć proces napełniania. Po napełnieniu system automatycznie przechodzi w tryb naprzemienny. Użytkownik może regulować ciśnienie za pomocą przycisków (+/-) lub pokrętła (w modelu analogowym), aby zapewnić komfort pacjentowi.
Pozycjonowanie pacjenta
Aby sprawdzić, czy pacjent nie "dotyka dna" (bottoming out), należy wykonać procedurę Hand Check: wsuń dłoń z czterema palcami ułożonymi pionowo pod komorę powietrzną w okolicy kości krzyżowej. Powinieneś wyczuć minimalny opór przy przesuwaniu palców.
Czyszczenie i konserwacja
Jednostkę sterującą należy czyścić wilgotną szmatką z łagodnym detergentem, unikając zamoczenia wnętrza. Materac można dezynfekować roztworem detergentu lub środkiem dezynfekującym (zgodnie z zaleceniami EPA). Nie używać środków na bazie fenolu. Po czyszczeniu wszystkie elementy muszą całkowicie wyschnąć przed ponownym użyciem.
Rozwiązywanie problemów
W przypadku alarmu niskiego ciśnienia, sprawdź:
- Czy wszystkie węże są szczelnie podłączone.
- Czy zawór CPR (czerwony pasek) jest zamknięty.
- Czy zasilanie jest włączone.
Jeśli problem nie ustępuje, skontaktuj się z serwisem.
Informacje o producencie
Drive Medical
Praktyczna pomoc
Typowe problemy
Materac nie napełnia się lub napełnia się niecałkowicie
Sprawdź, czy zasilanie jest włączone, czy szybkozłącze jest poprawnie wpięte oraz czy zawór CPR jest zamknięty.
Alarm niskiego ciśnienia
Sprawdź szczelność połączeń węży między materacem a pompą oraz czy nie ma uszkodzeń komór powietrznych.
Materac nie zmienia trybu pracy
Sprawdź, czy nie jest włączony tryb statyczny (Static) lub czy nie wystąpiła awaria silnika/elektroniki.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są nieuszkodzone.
- Usuń ostre przedmioty z otoczenia łóżka.
- Upewnij się, że materac jest ułożony nadrukiem do góry.
- Zamocuj pasy materaca do ramy łóżka (nie do barierek).
- Podłącz węże powietrzne do jednostki sterującej (słyszalne kliknięcie).
- Podłącz zasilanie do uziemionego gniazdka.
Parametry w praktyce
- Zakres ciśnienia
- 20-60 mmHg (zależnie od modelu) - regulowane dla komfortu pacjenta.
- Maksymalna waga pacjenta
- 450 lbs (ok. 204 kg).
Ilustracje i schematy
- Panel sterowania: służy do wyboru trybów (Auto Firm, Static, Seat Inflate) i regulacji ciśnienia.
- Zawór CPR: czerwony pasek służący do szybkiego spuszczenia powietrza w nagłych wypadkach.
- Szybkozłącze: element łączący węże materaca z jednostką sterującą.
Zgodność modelu
- System nie jest przeznaczony do łóżek, w których występują szczelne luki między materacem a barierkami.
- Przeciwwskazania: wyciąg kręgosłupa, niestabilne urazy kręgosłupa.
