Instrukcja obsługi gramofonu DUAL 1006/A
Szybki przewodnik po obsłudze, konfiguracji i konserwacji gramofonu DUAL 1006/A. Dowiedz się, jak ustawić napięcie, wymienić wkładkę, wyregulować nacisk igły i korzystać z funkcji automatycznego odtwarzania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące konfiguracji, obsługi oraz konserwacji gramofonu DUAL 1006/A. Urządzenie może pracować jako automatyczny zmieniacz płyt, automatyczny gramofon lub odtwarzacz manualny. Przed pierwszym użyciem należy usunąć dwie śruby transportowe (9), aby aktywować zawieszenie urządzenia.
Podłączenie i zasilanie
Gramofon posiada przełącznik napięcia (znajdujący się pod spodem), który pozwala na pracę z napięciem 110/125 V lub 220/240 V. Przed podłączeniem do sieci należy upewnić się, że ustawienie jest zgodne z lokalnym napięciem. Urządzenie jest wyposażone w kabel z wtyczką typu DIN lub dwoma wtykami typu Cinch (czerwony - kanał lewy, żółty - kanał prawy).
Obsługa i tryby pracy
- Automatyczny zmieniacz: Wymaga użycia osi zmieniacza (wkładanej w otwór talerza). Można załadować do 10 płyt o tej samej prędkości i profilu rowka.
- Automatyczny odtwarzacz: Wymaga użycia krótkiego trzpienia.
- Odtwarzacz manualny: Ramię należy ustawić ręcznie na płycie i uruchomić przyciskiem Manual (5).
Przyciski sterujące (2, 3, 4) pozwalają na start, powtarzanie (Repet) oraz natychmiastowe zatrzymanie (Stop) odtwarzania.
Regulacja i konserwacja
Nacisk igły reguluje się za pomocą śruby (10), a jego wartość można kontrolować za pomocą wbudowanej wagi (7). Zalecany nacisk dla wkładki CDS 420 wynosi 5-6 gramów. W przypadku wymiany wkładki należy użyć dołączonego szablonu (Lehre), aby zachować odpowiednią odległość (23 mm) od osi ramienia.
Bezpieczeństwo
W przypadku podłączenia do odbiorników z autotransformatorem wymagane jest dodatkowe uziemienie obudowy, dla którego przewidziano specjalny punkt lutowniczy na płycie przyłączeniowej.
Informacje o producencie
Dual
Praktyczna pomoc
Typowe problemy
Brak działania zawieszenia urządzenia
Należy usunąć dwie śruby transportowe (9) znajdujące się na obudowie.
Niewłaściwe obroty talerza
Sprawdzić ustawienie częstotliwości (50 lub 60 Hz) i w razie potrzeby wymienić rolkę napędową na odpowiednią (części 31 E-64 lub 31 E-76).
Błędny nacisk igły
Wyregulować śrubą (10) i sprawdzić wynik na skali wagi (7) po położeniu ramienia na wskaźniku.
Przed użyciem
- Usunąć śruby transportowe (9).
- Sprawdzić ustawienie napięcia (110/220V) pod spodem urządzenia.
- Upewnić się, że rolka napędowa odpowiada częstotliwości sieci (50/60 Hz).
- Podłączyć wtyki Cinch zgodnie z kolorami (czerwony-lewy, żółty-prawy).
- W przypadku wkładek innych niż standardowe, użyć szablonu do ustawienia odległości 23 mm.
Parametry w praktyce
- Prędkości obrotowe
- Obsługuje 16 2/3, 33 1/3, 45 oraz 78 obr./min.
- Pojemność zmieniacza
- Możliwość załadowania do 10 płyt.
Ilustracje i schematy

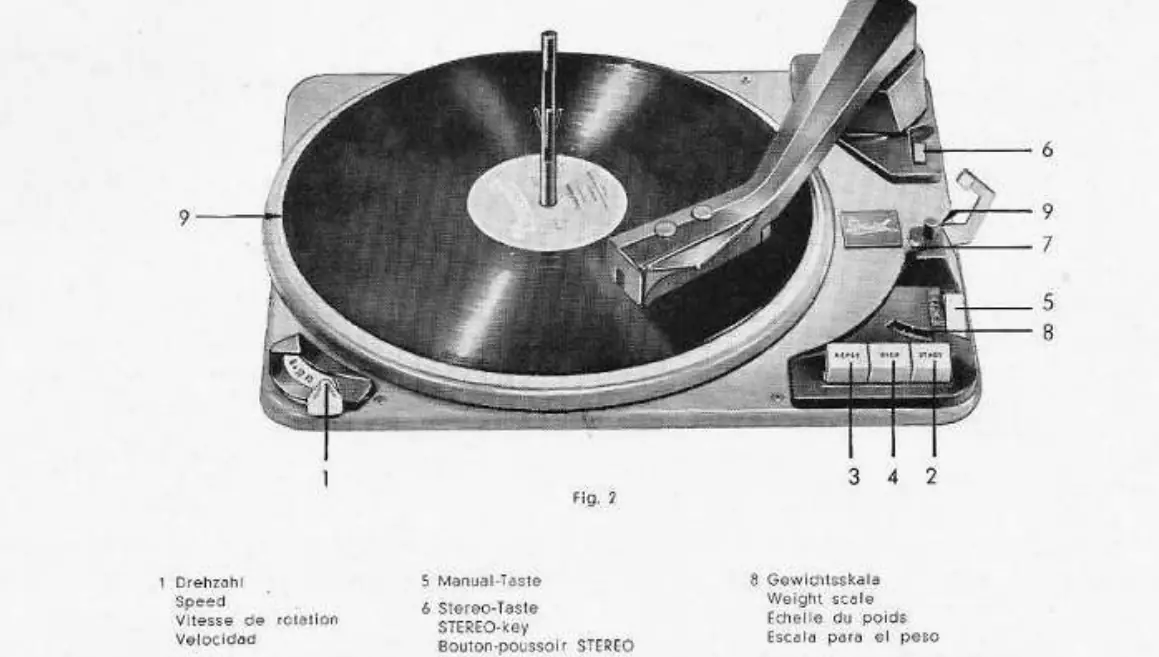

- Fig. 2: Schemat elementów sterujących (przyciski, waga, śruby transportowe).

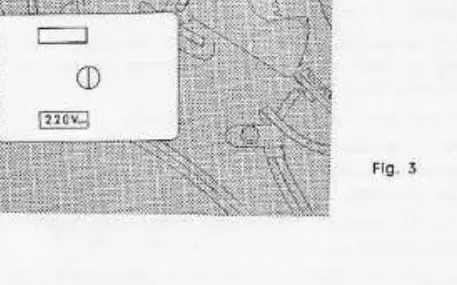

- Fig. 3: Lokalizacja przełącznika napięcia pod spodem urządzenia.
- Fig. 8-10: Procedura wymiany wkładki i regulacji nacisku igły.
- Fig. 14: Szablon montażowy (Lehre) do ustawiania wkładki.
Zgodność modelu
- Wkładka standardowa: Dual CDS 420/4.
- Wymienne igły: Dual DN 43.
- Wymaga osi zmieniacza dla trybu automatycznego ładowania płyt.
- Wymaga osi AS 6 dla płyt z dużym otworem środkowym.
