Instrukcja obsługi gramofonu Dual 1008A
Szybki przewodnik po obsłudze i konfiguracji gramofonu Dual 1008A. Dowiedz się, jak przygotować urządzenie do pracy, ustawić prędkość, podłączyć system audio oraz wymienić wkładkę gramofonową.
Spis treści
Najważniejsze informacje z instrukcji
Gramofon Dual 1008A to automatyczny zmieniacz płyt. Przed pierwszym uruchomieniem urządzenia konieczne jest usunięcie dwóch śrub transportowych, które zabezpieczają mechanizm zawieszenia. Urządzenie może pracować w trybie automatycznym (zmieniacz płyt) lub manualnym.
Przygotowanie i zasilanie
Przed podłączeniem do sieci należy sprawdzić ustawienie napięcia (110/150V lub 220V) za pomocą przełącznika dostępnego po zdjęciu maty talerza. Częstotliwość pracy (40, 50 lub 60 Hz) jest dostosowywana poprzez wymianę koła pasowego silnika.
Obsługa gramofonu
- Wybór prędkości: Ustaw odpowiednią prędkość (16, 33, 45 lub 78 obr./min) za pomocą pokrętła (5).
- Ustawienie wkładki: Ustaw wkładkę gramofonową zgodnie z rodzajem płyty (oznaczenia N dla 78 obr./min, M lub symbol podwójnego koła dla pozostałych).
- Uruchomienie: Odblokuj ramię (1) i naciśnij przycisk Start (3).
- Zatrzymanie: Naciśnij przycisk Stop (4), aby ramię automatycznie wróciło do pozycji spoczynkowej.
Podłączenie do systemu audio
Gramofon może być podłączony do różnych systemów audio za pomocą wtyczek typu miniaturowego lub bananowych. W przypadku wystąpienia przydźwięku (brumu) przy połączeniu mono, należy zamienić polaryzację wtyczek. Przy podłączaniu do odbiorników z autotransformatorem wymagane jest uziemienie obudowy.
Wymiana wkładki i igły
Wkładka Dual CDS 620 jest zamontowana na głowicy, którą można łatwo zdemontować po przekręceniu blokady monetą. Regularna wymiana igły jest kluczowa dla ochrony płyt. Zaleca się stosowanie oryginalnych igieł Dual (np. DN 43 dla płyt LP/stereo).
Informacje o producencie
Dual
Praktyczna pomoc
Typowe problemy
Słyszalny przydźwięk (brum) przy odtwarzaniu mono
Należy zamienić miejscami wtyczki w gnieździe gramofonowym.
Gramofon nie uruchamia się lub jest zablokowany
Sprawdź, czy śruby transportowe zostały usunięte przed pierwszym użyciem.
Niewłaściwa prędkość obrotowa
Sprawdź, czy koło pasowe silnika jest odpowiednie dla lokalnej częstotliwości sieci (40, 50 lub 60 Hz).
Przed użyciem
- Usuń dwie śruby transportowe zabezpieczające zawieszenie.
- Sprawdź ustawienie napięcia zasilania (110/150V lub 220V).
- Upewnij się, że koło pasowe silnika odpowiada częstotliwości sieci.
- Odblokuj ramię gramofonu przed uruchomieniem.
- Ustaw wkładkę gramofonową zgodnie z typem odtwarzanej płyty.
Parametry w praktyce
- Prędkości obrotowe
- Obsługuje 16 2/3, 33 1/3, 45 oraz 78 obr./min.
- Pojemność zmieniacza
- Możliwość ułożenia do 10 płyt o tej samej prędkości.
Ilustracje i schematy
- Fig 1: Elementy sterujące (ramię, śruby transportowe, przyciski Start/Stop, selektor prędkości).

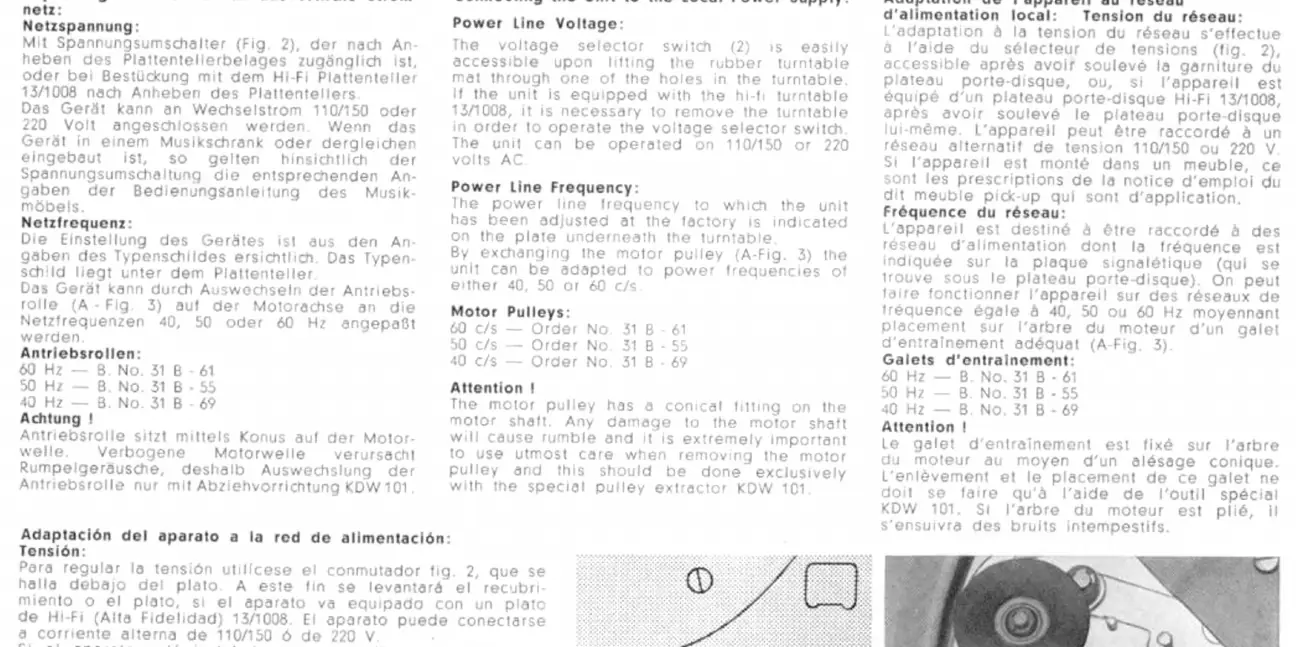

- Fig 2: Przełącznik napięcia zasilania pod talerzem.
- Fig 3: Koło pasowe silnika wymagające dopasowania do częstotliwości sieci.
- Fig 4-7: Schematy połączeń kablowych dla różnych typów wtyczek i systemów audio.
- Fig 10: Ustawienie wkładki dla różnych typów płyt.
Zgodność modelu
- Wymaga adaptera AS 6 dla płyt z dużym otworem środkowym.
- Płyty 7-calowe wymagają użycia adaptera centrującego.
- W przypadku podłączenia do odbiorników z autotransformatorem konieczne jest uziemienie obudowy.
