Niniejszy dokument stanowi przewodnik szybkiego startu dla drona wyścigowego Eachine Lizard 105S. Instrukcja obejmuje procedury parowania różnych typów odbiorników (Frsky, Flysky, DSM2/DSMX), konfigurację portów w oprogramowaniu Betaflight, ustawienia trybów lotu oraz aktualizację oprogramowania układowego kontrolera lotu.
Opis urządzenia

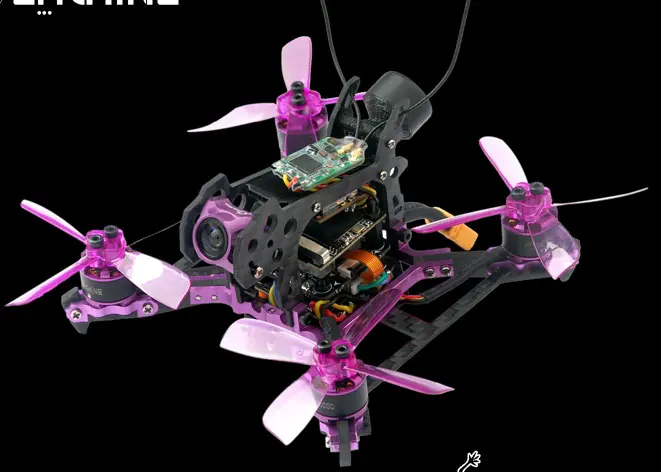

Lizard 105S to dron typu micro FPV wyposażony w kontroler lotu Omnibus F4 Pro, silniki bezszczotkowe 1104 KV6000, kamerę 720P HD oraz wbudowany rejestrator DVR. Dron posiada zintegrowane oświetlenie LED i brzęczyk.
Parowanie odbiornika
Procedura parowania zależy od wersji odbiornika:

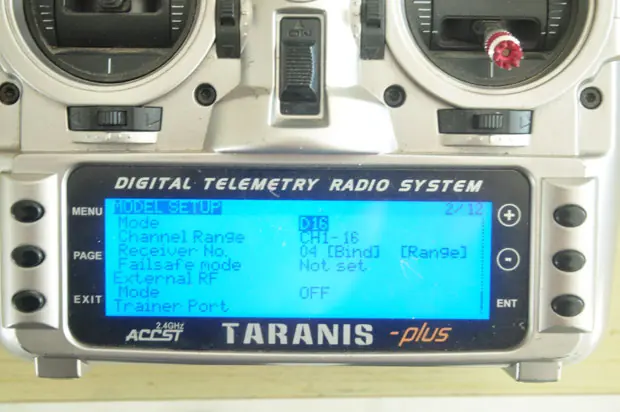

- Frsky: Przytrzymaj przycisk parowania (bind) na odbiorniku podczas podłączania akumulatora. Po zaświeceniu się diod, zwolnij przycisk. W nadajniku wybierz tryb D16 i uruchom proces parowania.
- Flysky: Przytrzymaj przycisk parowania na odbiorniku podczas podłączania akumulatora. Dioda zacznie szybko migać. Uruchom nadajnik w trybie parowania.

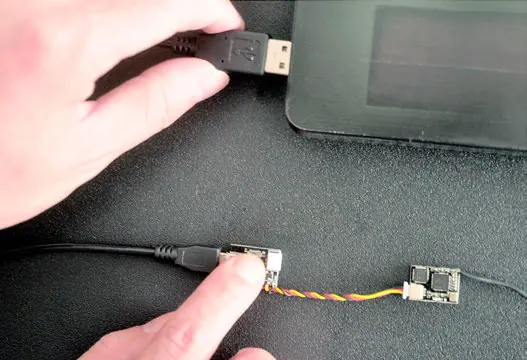

- DSM2/DSMX: Użyj dołączonego modułu parowania BM01. Podłącz moduł do komputera przez USB, trzymając przycisk na module, aż dioda zacznie migać, co oznacza tryb parowania.
Konfiguracja w Betaflight
Po podłączeniu drona do komputera przez USB, w programie Betaflight Configurator należy:
- W zakładce Ports włączyć Serial RX dla odpowiedniego portu UART (zazwyczaj UART3).
- W zakładce Configuration wybrać odpowiedni protokół odbiornika (SBUS dla Frsky, IBUS dla Flysky, SPEKTRUM dla DSM).
- Upewnić się, że mapa kanałów w nadajniku jest zgodna z wymaganiami (np. TAER1234).
Ustawienia trybów lotu
Domyślnie przełącznik AUX1 (kanał 5) służy do uzbrajania (ARM) i rozbrajania silników. AUX2 (kanał 6) służy do zmiany trybów lotu, a AUX3 (kanał 7) do aktywacji brzęczyka. Ustawienia te można dostosować w zakładce Modes w Betaflight.
Aktualizacja oprogramowania
Aby zaktualizować oprogramowanie kontrolera lotu, należy zainstalować sterowniki STM32, wprowadzić kontroler w tryb DFU (poprzez zwarcie padów boot lub użycie przycisku flash w Betaflight) i wgrać odpowiedni plik firmware dla celu OMNIBUS F4SD.
Informacje o producencie
Eachine
Praktyczna pomoc
Typowe problemy
Dron nie uzbraja się (nie można uruchomić silników).

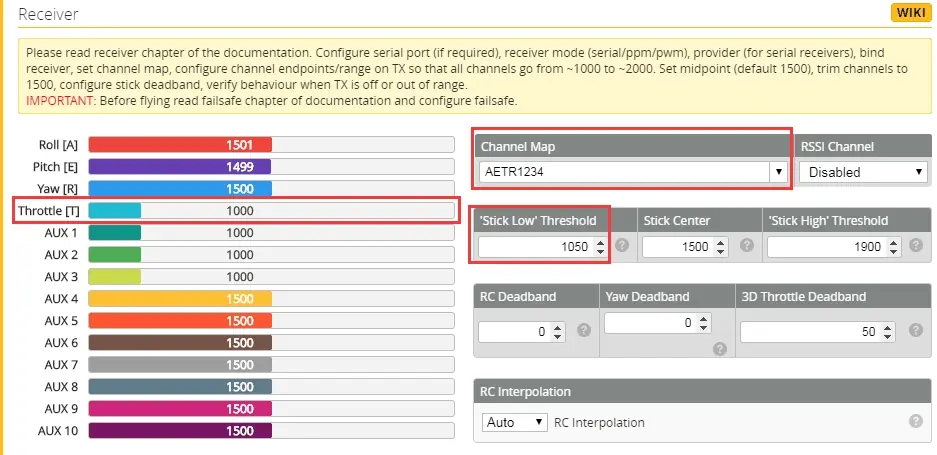

Upewnij się, że wartość przepustnicy (throttle) w nadajniku jest niższa niż próg 'Stick Low' ustawiony w Betaflight (np. 987 < 1050).
Brak sygnału z odbiornika po zmianie firmware.
Sprawdź w zakładce Ports, czy włączono Serial RX dla właściwego portu UART oraz czy w zakładce Configuration wybrano poprawny protokół (SBUS/IBUS/SPEKTRUM).
Przed użyciem
- Sprawdź, czy śmigła są poprawnie zamontowane zgodnie z kierunkiem obrotów silników.
- Upewnij się, że nadajnik jest ustawiony na odpowiedni protokół (D16 dla Frsky, AFHDS 2A dla Flysky).
- Sprawdź, czy mapa kanałów w nadajniku (np. TAER1234) zgadza się z ustawieniami w Betaflight.
- Upewnij się, że dron znajduje się na płaskiej powierzchni przed uzbrojeniem.
Ilustracje i schematy
- Schemat połączeń ESC pokazuje kolejność podłączenia silników M1-M4 oraz wejście zasilania LiPo.
- Schemat VTX wskazuje sposób zmiany kanałów i grup częstotliwości za pomocą przycisku na nadajniku wideo.
Zgodność modelu
- Odbiornik Frsky obsługuje tryb D16.
- Odbiornik Flysky wymaga trybu AFHDS 2A.
- Karta Micro SD dla DVR musi mieć pojemność maksymalnie 32GB.
