Instrukcja obsługi panelu słonecznego Eco-Worthy 12V195W
Szybki przewodnik po panelu słonecznym Eco-Worthy 12V195W. Sprawdź specyfikację techniczną, wymiary, charakterystykę prądowo-napięciową oraz warunki gwarancji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Panel słoneczny Eco-Worthy 12V195W to monokrystaliczny panel typu bifacial (dwustronny), zaprojektowany do generowania energii elektrycznej z obu stron modułu. Dzięki technologii PERC (Passivated Emitter Rear Contact) oferuje zwiększoną wydajność konwersji energii. Panel jest przystosowany do pracy w trudnych warunkach pogodowych, charakteryzując się wysoką odpornością na obciążenia śniegiem i wiatrem.
Specyfikacja techniczna
- Moc znamionowa: 195W
- Typ ogniwa: Monokrystaliczne
- Napięcie przy maksymalnej mocy (Vmp): 19.8V
- Napięcie obwodu otwartego (Voc): 23.7V
- Prąd zwarcia (Isc): 10.50A
- Prąd przy maksymalnej mocy (Imp): 9.85A
- Złącza kablowe: 12AWG (ok. 0.9m), IP67
- Puszka przyłączeniowa: IP68, z diodami blokującymi
Wymiary i konstrukcja
Panel posiada wymiary 1335 x 670 x 35 mm i waży 9.20 kg. Konstrukcja wykorzystuje hartowane szkło o wysokiej przepuszczalności światła. Szczegółowe rozmieszczenie otworów montażowych oraz wymiary zewnętrzne znajdują się na rysunku technicznym w sekcji wymiarów.
Charakterystyka pracy
Wydajność panelu jest zależna od temperatury i natężenia promieniowania słonecznego. Zakres temperatury pracy modułu wynosi od -40°C do +80°C. Wykresy I-V (prąd-napięcie) przedstawiają zachowanie panelu przy różnych warunkach nasłonecznienia (od 200W/m² do 1000W/m²) oraz temperaturach, co pozwala na precyzyjne dobranie regulatora ładowania i inwertera.
Gwarancja i wsparcie
Produkt objęty jest 1-letnią gwarancją na materiały i wykonanie oraz 25-letnią gwarancją na moc wyjściową. W przypadku problemów technicznych, których nie można rozwiązać za pomocą niniejszej instrukcji, należy skontaktować się z obsługą klienta Eco-Worthy:
- Strona www: www.eco-worthy.com
- E-mail: [email protected]
- Telefon (US): 1-866-939-8222
- Telefon (UK): +44 20 7570 0328
- Telefon (DE): +496931090113
Oficjalne zasoby z instrukcji
Informacje o producencie
Eco-Worthy
Praktyczna pomoc
Typowe problemy
Niska wydajność energetyczna
Upewnij się, że panel nie jest zacieniony. Jako panel bifacial, wymaga on dostępu światła również od tylnej strony dla uzyskania pełnej wydajności.
Problemy techniczne
Jeśli panel nie generuje prądu zgodnie ze specyfikacją, sprawdź połączenia kablowe i stan puszki przyłączeniowej (IP68). W razie dalszych problemów skontaktuj się z serwisem Eco-Worthy.
Przed użyciem
- Sprawdź, czy złącza kabli są czyste i szczelnie połączone.
- Upewnij się, że miejsce montażu pozwala na ekspozycję obu stron panelu.
- Zweryfikuj, czy napięcie systemu (regulatora/inwertera) jest zgodne z parametrami panelu (Voc 23.7V).
- Upewnij się, że konstrukcja montażowa wytrzyma obciążenie wiatrem i śniegiem zgodnie z lokalnymi przepisami.
Ilustracje i schematy
- Wykresy I-V pokazują zależność prądu i mocy od napięcia przy różnych temperaturach i natężeniu światła, co pomaga w doborze osprzętu.

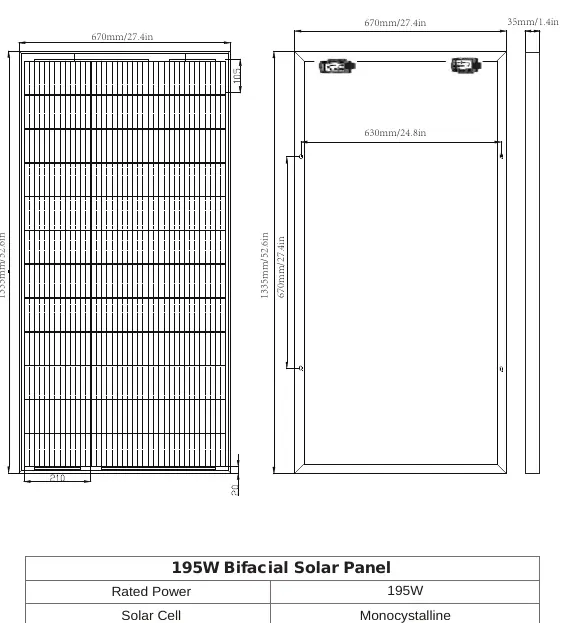

- Rysunek wymiarowy przedstawia rozstaw otworów montażowych oraz całkowite wymiary panelu (1335x670x35mm).
Zgodność modelu
- Panel wymaga systemu montażowego obsługującego technologię bifacial (dwustronną).
- Złącza kabli są typu 12AWG.
