Instrukcja instalacji jednostki wewnętrznej Ecoer EAHETN Series

Kompletny przewodnik instalacji i konfiguracji jednostki wewnętrznej Ecoer EAHETN Series. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody, skonfigurować obieg wodny i przeprowadzić pierwsze uruchomienie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji jednostek wewnętrznych (Air Handler) serii EAHETN z wężownicą wodną (Hydronic Heat). Urządzenie jest przeznaczone do pracy z zasilaniem 108/120V, 60 Hz. Instalacja musi być przeprowadzona przez certyfikowanego technika zgodnie z lokalnymi i krajowymi przepisami budowlanymi oraz elektrycznymi (np. NFPA 90A/90B). Urządzenie nie jest przeznaczone do instalacji na zewnątrz.

Instalacja i montaż

Jednostka pozwala na montaż w pozycji pionowej lub poziomej (z wyjątkiem aplikacji typu counterflow, gdzie wymagany jest demontaż tacy ociekowej). Wymagana jest tzw. zerowa przestrzeń montażowa po trzech stronach, natomiast z przodu zaleca się pozostawienie 2.5 – 3.5 stopy wolnej przestrzeni dla celów serwisowych.

Wymagana przestrzeń montażowa
Wymagana przestrzeń montażowa

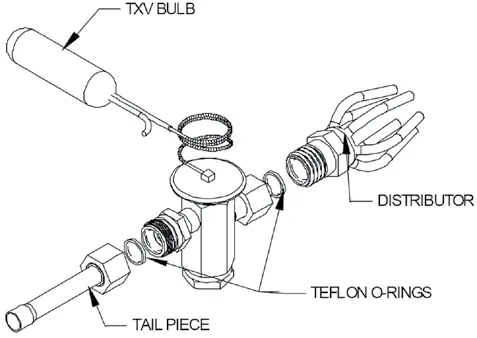

Komponenty zespołu TXV
Komponenty zespołu TXV

Odprowadzenie skroplin

System odprowadzania skroplin musi być wykonany z zachowaniem spadku 1/4 cala na stopę. Na głównym przewodzie odpływowym należy zainstalować syfon (trap) poniżej poziomu tacy ociekowej. Taca pomocnicza (auxiliary drain pan) jest wymagana i musi posiadać własny, widoczny odpływ. Nie należy łączyć odpływu tacy pomocniczej z głównym odpływem skroplin.

Schemat syfonu odpływu skroplin
Schemat syfonu odpływu skroplin

Instalacja hydrauliczna

Podłączenie wężownicy wodnej do podgrzewacza wody wymaga użycia elastycznych przewodów i izolacji. Należy upewnić się, że system jest odpowietrzony. W przypadku instalacji w stanie Massachusetts, wymagane jest przestrzeganie przepisów CMR 248, w tym zastosowanie opcjonalnego timera pompy.

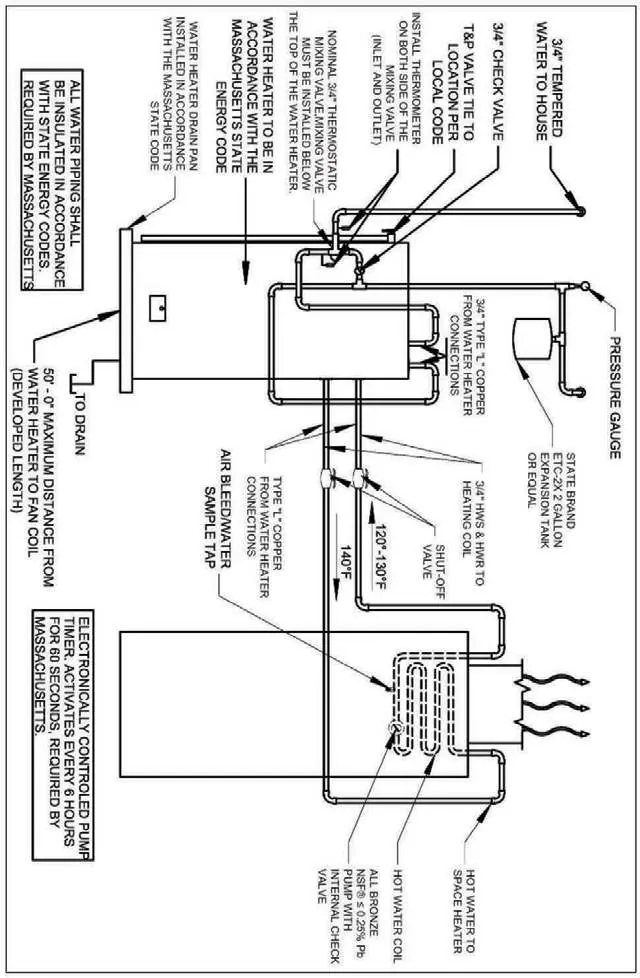

Schemat instalacji hydraulicznej (Massachusetts)
Schemat instalacji hydraulicznej (Massachusetts)

Instalacja elektryczna

Zasilanie jednostki to 120V, 60Hz. Przewody zasilające należy prowadzić przez otwory w górnej części obudowy, stosując odpowiednie złącza. Należy pamiętać o podłączeniu uziemienia do dedykowanego zacisku. W przypadku sterowania dwustopniowego, należy podłączyć przewód Y2 zgodnie ze schematem.

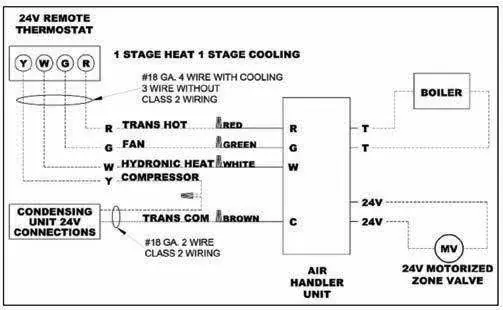

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Uruchomienie i regulacja

Przed uruchomieniem należy sprawdzić ustawienia zworek (jumperów) na płycie sterującej. Przepływ powietrza (CFM) należy ustawić zgodnie z tabelami w instrukcji, używając manometru Magnehelic do pomiaru ciśnienia statycznego. Procedura odpowietrzania układu wodnego polega na napełnieniu podgrzewacza, otwarciu zaworów i użyciu zaworu odpowietrzającego w jednostce.

Pomiar ciśnienia statycznego
Pomiar ciśnienia statycznego

Konserwacja

Regularna konserwacja obejmuje coroczne czyszczenie i przegląd komponentów elektrycznych oraz wężownicy. Filtry powietrza należy sprawdzać i czyścić lub wymieniać co miesiąc, aby zapewnić optymalną wydajność i czystość powietrza.

Rozwiązywanie problemów

W przypadku głośnej pracy pompy, należy ponownie odpowietrzyć układ. Jeśli wężownica nie grzeje, sprawdź ustawienia termostatu podgrzewacza wody, drożność przewodów oraz czy przyłącza nie zostały zamienione. Wycieki z zaworu T&P podgrzewacza mogą sugerować konieczność instalacji zbiornika wyrównawczego.

Praktyczna pomoc

Typowe problemy

Głośna praca pompy

Układ może być zapowietrzony. Należy ponownie odpowietrzyć system zgodnie z sekcją Start-Up.

Brak ciepła z wężownicy

Sprawdź odpowietrzenie, ustawienia termostatu podgrzewacza wody, drożność rur lub czy przyłącza nie są zamienione.

Wyciek z zaworu T&P podgrzewacza

Może być wymagany zbiornik wyrównawczy, jeśli zainstalowano zawór zwrotny w linii zasilającej.

Przed użyciem

  • Sprawdź, czy napięcie zasilania wynosi 108/120V, 60 Hz.
  • Upewnij się, że wężownica wodna ma dostęp do stałego zasilania wodą.
  • Zainstaluj syfon na przewodzie odpływowym skroplin.
  • Sprawdź, czy wszystkie połączenia są szczelne i wolne od zadziorów.
  • Upewnij się, że zworka aquastatu (AQ) jest w pozycji OFF, chyba że używasz aquastatu.

Parametry w praktyce

400 CFM / 1 ton
Zalecany przepływ powietrza na tonę wydajności chłodniczej.

Ilustracje i schematy

  • Fig 6-1: Orientacja jednostki (pionowa, pozioma, przeciwprądowa).
  • Fig 11-1: Schemat połączeń elektrycznych dla termostatu i jednostki.
  • Fig 15-1: Schemat instalacji hydraulicznej z podgrzewaczem wody.

Zgodność modelu

  • Wymaga podgrzewacza wody o min. pojemności 40 galonów.
  • Nie nadaje się do instalacji zewnętrznych.
  • Wymaga zestawu DFK dla instalacji typu counterflow/downflow.
