Instrukcja obsługi modułowej dmuchawy Bosch IDS Heat Pump 115V

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi modułowej dmuchawy Bosch IDS Heat Pump 115V. Urządzenie jest przeznaczone do użytku wewnątrz budynków i wymaga instalacji przez wykwalifikowany personel. Dokument zawiera szczegółowe wytyczne dotyczące montażu, okablowania, konfiguracji trybów pracy oraz konserwacji.

Bezpieczeństwo

Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Urządzenie musi być uziemione. W przypadku pracy z czynnikiem chłodniczym A2L wymagane są specjalne procedury bezpieczeństwa, w tym zapewnienie odpowiedniej wentylacji i użycie detektorów wycieku. Nie należy instalować urządzenia w miejscach narażonych na opary olejów, zasolenie, wysoką wilgotność lub promieniowanie elektromagnetyczne.

Montaż i instalacja

Urządzenie może być montowane w pozycji pionowej (upflow/downflow) lub poziomej. W przypadku montażu poziomego należy zapewnić odpowiednie wsparcie (np. zawieszenie na prętach gwintowanych) oraz tacę ociekową. Należy usunąć panel dolny, jeśli wykorzystywany jest dolny wlot powietrza.

Okablowanie elektryczne

Urządzenie obsługuje dwa tryby pracy: komunikację cyfrową PQ oraz tradycyjne sterowanie 24VAC. Wybór trybu odbywa się za pomocą przełączników DIP na płycie głównej. Należy zachować separację między przewodami niskiego i wysokiego napięcia (minimum 2 cale).

Konfiguracja i wydajność

Prędkość wentylatora można regulować za pomocą przełączników DIP (SW6-1, SW6-2). Wydajność przepływu powietrza (CFM) zależy od wybranego ustawienia prędkości i ciśnienia statycznego. Szczegółowe dane znajdują się w tabeli wydajności przepływu powietrza w instrukcji.

Konserwacja i filtry

Filtry powietrza nie są dołączone do zestawu i muszą być dostarczone przez instalatora. Zaleca się stosowanie filtrów o klasie MERV 8-11. Regularna konserwacja obejmuje czyszczenie filtra co 90 dni, kontrolę silnika, cewek oraz drożności odpływu kondensatu.

Rozwiązywanie problemów

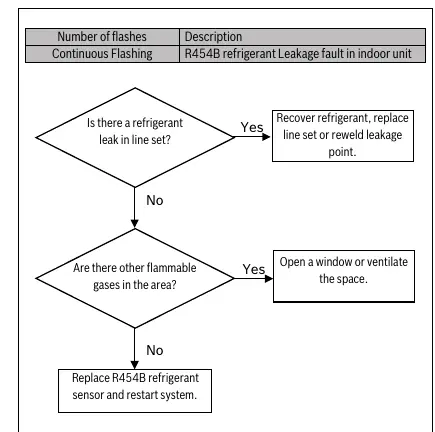

Diagnostyka odbywa się poprzez obserwację mignięć diody LED1 na płycie sterującej. Kody błędów wskazują na konkretne problemy, takie jak wyciek czynnika, błędy komunikacji czy awarie czujników.
