Instrukcja montażu jednostki wewnętrznej ACiQ Ducted Air Handler 12K-60K

Kompletny przewodnik instalacji dla jednostek wewnętrznych ACiQ Ducted Air Handler (12K-60K BTU/h). Zawiera instrukcje montażu, podłączenia przewodów, instalacji modułu grzewczego oraz wymogi bezpieczeństwa dla czynnika chłodniczego.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji jednostek wewnętrznych typu Ducted Air Handler (modele 12K-60K). Urządzenie wykorzystuje czynnik chłodniczy R454B, który jest klasyfikowany jako lekko palny, co wymaga przestrzegania rygorystycznych zasad bezpieczeństwa podczas montażu i serwisu. Instalacja musi być przeprowadzona przez wykwalifikowanego technika zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.

Warunki wentylacji dla pomieszczeń
Warunki wentylacji dla pomieszczeń

Instalacja jednostki wewnętrznej

Jednostkę należy zamontować w stabilnym miejscu, które wytrzyma jej ciężar. Należy zapewnić odpowiednią przestrzeń dla instalacji i konserwacji. Unikaj montażu w miejscach o dużej wilgotności, narażonych na działanie gazów korozyjnych, w pobliżu źródeł ciepła lub materiałów łatwopalnych.

Wymiary montażowe jednostki wewnętrznej
Wymiary montażowe jednostki wewnętrznej
  • Zapewnij co najmniej 1 cal (25.4 mm) odstępu ze wszystkich stron w instalacjach poziomych.
  • W instalacjach garażowych elementy grzejne muszą znajdować się co najmniej 18 cali (46 cm) nad podłogą.
  • Urządzenie musi być wypoziomowane i posiadać odpowiednie podparcie konstrukcyjne.

Podłączenie czynnika chłodniczego

Podczas przygotowywania rur chłodniczych należy zachować szczególną ostrożność, aby uniknąć zanieczyszczeń w układzie.

Schemat syfonu drenażowego
Schemat syfonu drenażowego
Użycie klucza dynamometrycznego
Użycie klucza dynamometrycznego
  • Używaj obcinaka do rur, aby uzyskać idealny kąt 90 stopni.
  • Usuń zadziory z końcówek rur przed kielichowaniem.
  • Użyj klucza dynamometrycznego do dokręcenia nakrętek kielichowych zgodnie z tabelą momentów obrotowych.
  • Po zakończeniu instalacji rur należy wykonać próbę szczelności i ewakuację układu za pomocą pompy próżniowej.

Instalacja modułu grzewczego

Opcjonalny moduł elektrycznego ogrzewania pomocniczego (3kW-25kW) może być zainstalowany wewnątrz jednostki. Montaż wymaga usunięcia górnej pokrywy, demontażu osłony elektrycznej i podłączenia modułu zgodnie z dołączonym schematem elektrycznym. Po instalacji należy nakleić etykietę wyłącznika automatycznego.

Okablowanie i zasilanie

Wszystkie połączenia elektryczne muszą być wykonane zgodnie ze schematem znajdującym się na panelach jednostki. Należy używać dedykowanych obwodów zasilających.

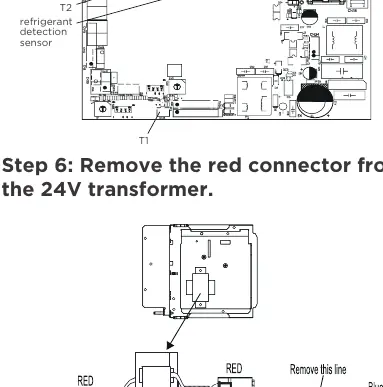

Instrukcja podłączenia zasilania 115V
Instrukcja podłączenia zasilania 115V
  • W przypadku zasilania 115V, konieczne jest przełączenie wtyczek silnika wentylatora na odpowiedni tryb (czerwona wtyczka).
  • Nie krzyżuj przewodów zasilających z przewodami sygnałowymi.
  • Upewnij się, że urządzenie jest prawidłowo uziemione.

Uruchomienie testowe

Po zakończeniu instalacji należy przeprowadzić test, sprawdzając:

  • Szczelność układu chłodniczego.
  • Prawidłowość połączeń elektrycznych i uziemienia.
  • Drożność systemu drenażu (woda powinna być odprowadzana bez przeszkód).
  • Brak nietypowych wibracji lub hałasu podczas pracy.
  • Poprawność działania trybu chłodzenia i grzania.

Praktyczna pomoc

Typowe problemy

Wyciek wody z jednostki

Sprawdź poprawność instalacji drenażu, upewnij się, że taca ociekowa jest wypoziomowana i drożna. Sprawdź, czy zainstalowano syfon drenażowy.

Błąd czujnika czynnika chłodniczego (FHCC)

Czujnik jest uszkodzony i wymaga wymiany przez autoryzowany serwis; nie można go naprawić.

Zbyt wysokie ciśnienie statyczne

Upewnij się, że ciśnienie nie przekracza 0.80 in.wc. (200 Pa) i sprawdź czystość filtrów powietrza.

Przed użyciem

  • Sprawdź, czy miejsce montażu wytrzyma ciężar urządzenia.
  • Upewnij się, że zachowano wymagane odstępy serwisowe.
  • Sprawdź, czy instalacja elektryczna jest uziemiona.
  • Zweryfikuj, czy użyto odpowiednich przewodów zgodnie z lokalnymi przepisami.
  • Upewnij się, że wszystkie połączenia rur są szczelne.

Parametry w praktyce

Ciśnienie statyczne
Zakres 0-0.80 in.wc. (0-200 Pa) dla pełnego przepływu powietrza.
Czynnik chłodniczy R454B
Czynnik lekko palny; wymaga specjalnych procedur bezpieczeństwa, wentylacji i certyfikowanego personelu.
Zasilanie 115V/230V
Wymaga odpowiedniego ustawienia wtyczek silnika wentylatora przed uruchomieniem.
