Niniejsza instrukcja dotyczy obsługi pilota zdalnego sterowania dla klimatyzatorów ACiQ. Przed rozpoczęciem użytkowania upewnij się, że klimatyzator jest podłączony do zasilania. Pilot wymaga dwóch baterii R03/LR03 (3.0V). Zasięg działania pilota wynosi 8 metrów. Pamiętaj, że niektóre funkcje mogą być niedostępne w zależności od modelu jednostki wewnętrznej.

Opis przycisków i funkcji

Pilot posiada szereg przycisków umożliwiających pełną kontrolę nad klimatyzatorem:

ON/OFF: Włącza i wyłącza urządzenie.
MODE: Przełącza tryby pracy: AUTO, COOL, DRY, HEAT, FAN.
TEMP (strzałki): Zwiększa lub zmniejsza temperaturę w krokach co 0.5°C (1°F).
FAN SPEED: Reguluje prędkość wentylatora (AU, 20%, 40%, 60%, 80%, 100%).
SWING: Uruchamia ruch żaluzji poziomych. Przytrzymanie przez 2 sekundy aktywuje ruch pionowy.
TIMER: Służy do ustawiania automatycznego włączania/wyłączania urządzenia.
ECO/GEAR: Aktywuje tryby oszczędzania energii.
TURBO: Umożliwia szybkie osiągnięcie zadanej temperatury.
LED: Włącza/wyłącza wyświetlacz jednostki wewnętrznej.
SET: Pozwala wybrać funkcje zaawansowane (Breeze away, Active clean, Fresh/UV-C, Sleep, Follow Me, AP mode).

Wyświetlacz pilota

Na ekranie wyświetlane są informacje o aktualnym trybie pracy, ustawionej temperaturze, prędkości wentylatora oraz aktywnych funkcjach specjalnych, takich jak ECO, GEAR, TIMER czy blokada (LOCK).

Podstawowa obsługa

Aby korzystać z klimatyzatora, wybierz odpowiedni tryb przyciskiem MODE:

AUTO: Urządzenie automatycznie dobiera tryb pracy (COOL, FAN lub HEAT) w zależności od temperatury.
COOL/HEAT: Ustaw żądaną temperaturę i prędkość wentylatora.
DRY: Tryb osuszania. Prędkość wentylatora jest sterowana automatycznie.
FAN: Tryb wentylatora. Temperatura nie jest ustawiana.

Ustawianie timera

Funkcja TIMER ON/OFF pozwala zaprogramować czas automatycznego włączenia lub wyłączenia urządzenia:

Naciśnij przycisk TIMER, aby rozpocząć sekwencję.
Użyj przycisków TEMP (strzałki), aby ustawić żądany czas.
Skieruj pilot w stronę jednostki i odczekaj 1 sekundę, aż funkcja zostanie aktywowana.

Czas zwiększa się o 30 minut do 10 godzin, a powyżej 10 godzin o 1 godzinę.

Zaawansowane funkcje

Follow Me: Pilot mierzy temperaturę w swoim otoczeniu i przesyła sygnał do klimatyzatora co 3 minuty, zapewniając optymalny komfort w miejscu przebywania użytkownika.
Active Clean: Funkcja czyszczenia wymiennika ciepła poprzez zamrażanie i rozmrażanie.
AP Mode: Służy do konfiguracji sieci bezprzewodowej.
Lock: Blokada przycisków (aktywowana przez jednoczesne przytrzymanie Turbo i Humidity).

Praktyczna pomoc

Typowe problemy

Pilot nie reaguje lub nie działa

Sprawdź, czy baterie są sprawne i poprawnie włożone. Upewnij się, że jesteś w zasięgu 8 metrów od jednostki i nie ma przeszkód (np. zasłon) blokujących sygnał podczerwieni.

Funkcja nie działa po naciśnięciu przycisku

Niektóre funkcje są zależne od modelu jednostki wewnętrznej. Jeśli klimatyzator nie posiada danej funkcji, naciśnięcie przycisku nie wywoła żadnego efektu.

Tryb ECO nie działa

Upewnij się, że temperatura jest ustawiona na 24°C lub wyższą. Tryb ECO jest dostępny tylko w trybie chłodzenia (COOL).

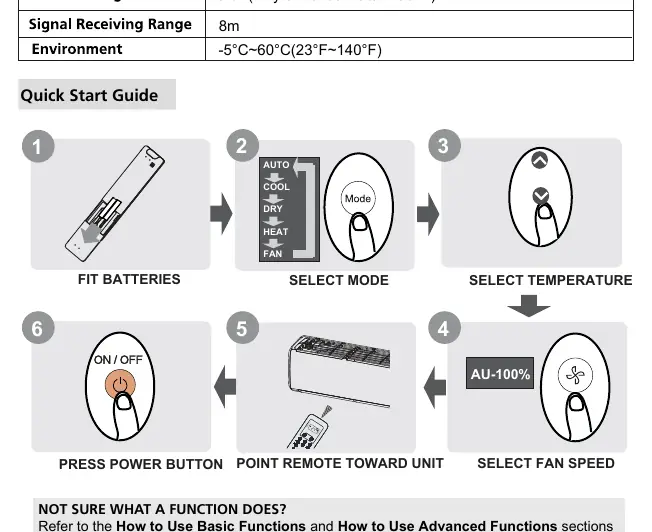

Przed użyciem

Włóż dwie baterie R03/LR03 do pilota
Upewnij się, że klimatyzator jest podłączony do zasilania
Skieruj pilot bezpośrednio w stronę jednostki wewnętrznej
Usuń przeszkody (np. zasłony) między pilotem a odbiornikiem sygnału
Sprawdź, czy w pomieszczeniu nie ma silnych źródeł światła zakłócających sygnał IR

Parametry w praktyce

Zasięg sygnału: Maksymalnie 8 metrów od jednostki wewnętrznej
Zakres temperatury: 16°C - 30°C (60°F - 86°F)

Ilustracje i schematy

Schemat przycisków na pilocie z opisem funkcji
Ikony na wyświetlaczu LCD informujące o trybach pracy
Instrukcja krok po kroku ustawiania timera

Zgodność modelu

Funkcje mogą się różnić w zależności od modelu jednostki wewnętrznej
Tryb HEAT nie jest dostępny w urządzeniach tylko chłodzących
Funkcja ECO Intelligent Eye dostępna tylko w serii RG10L
