Instrukcja obsługi pilota do klimatyzatora ACiQ Ceiling Cassette

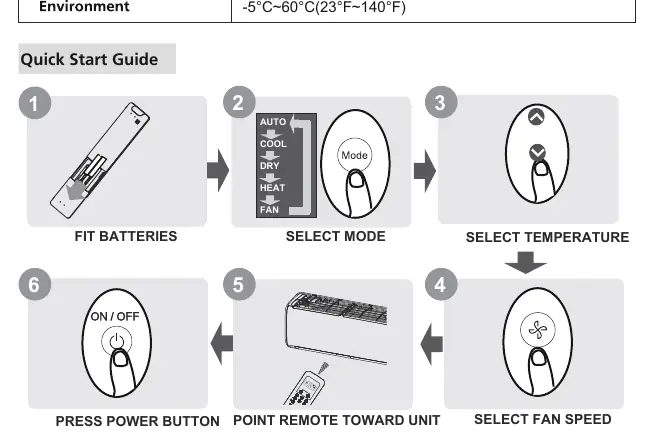

Szybki przewodnik po obsłudze pilota do klimatyzatorów ACiQ Ceiling Cassette. Dowiedz się, jak ustawić tryby pracy, temperaturę, timer oraz korzystać z funkcji zaawansowanych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obsługi pilota zdalnego sterowania dla klimatyzatorów kasetonowych ACiQ. Pilot umożliwia pełną kontrolę nad jednostką wewnętrzną, w tym wybór trybu pracy, ustawienie temperatury, prędkości wentylatora oraz programowanie timera. Przed rozpoczęciem użytkowania upewnij się, że klimatyzator jest podłączony do zasilania.
Obsługa pilota i baterii
Pilot wymaga dwóch baterii R03/LR03 3.0V. Aby włożyć lub wymienić baterie, przesuń tylną pokrywę pilota w dół, włóż baterie zgodnie z oznaczeniami polaryzacji (+/-) i zamknij pokrywę. Pamiętaj, aby nie mieszać starych baterii z nowymi oraz różnych typów baterii. Jeśli pilot nie będzie używany przez dłużej niż 2 miesiące, wyjmij baterie.
Funkcje przycisków
Pilot posiada szereg przycisków sterujących:
- ON/OFF: Włącza i wyłącza urządzenie.
- MODE: Przełącza tryby pracy: AUTO, COOL, DRY, HEAT, FAN.
- TEMP (góra/dół): Zwiększa lub zmniejsza temperaturę w krokach co 1°C.
- FAN SPEED: Reguluje prędkość wentylatora (AUTO, LOW, MED, HIGH). Przytrzymanie przez 2 sekundy aktywuje funkcję Silence.
- SWING: Steruje ruchem żaluzji poziomych. Przytrzymanie przez 2 sekundy aktywuje ruch pionowy (zależnie od modelu).
- SET: Służy do wyboru funkcji dodatkowych (Fresh, Follow Me, AP mode).
- OK: Potwierdza wybrane funkcje.
- TIMER: Ustawia czas automatycznego włączenia lub wyłączenia urządzenia.
- TURBO: Pozwala na szybkie osiągnięcie zadanej temperatury.
- CLEAN: Uruchamia funkcję samooczyszczenia (dostępna w trybach COOL lub DRY).
- LED: Włącza/wyłącza wyświetlacz jednostki wewnętrznej.
Tryby pracy klimatyzatora
Klimatyzator oferuje kilka trybów pracy:
- AUTO: Urządzenie automatycznie dobiera tryb (COOL, FAN lub HEAT) w zależności od ustawionej temperatury.
- COOL: Tryb chłodzenia.
- DRY: Tryb osuszania. Prędkość wentylatora jest stała.
- HEAT: Tryb grzania.
- FAN: Tryb wentylatora (tylko cyrkulacja powietrza).
Funkcje zaawansowane
Pilot oferuje dodatkowe możliwości:
- Timer: Umożliwia ustawienie czasu włączenia (TIMER ON) lub wyłączenia (TIMER OFF) urządzenia w zakresie 0-24h.
- Follow Me: Pilot mierzy temperaturę w swoim otoczeniu i przesyła sygnał do jednostki co 3 minuty, optymalizując komfort.
- ECO: Tryb energooszczędny (dostępny w trybie COOL).
- FP (Freeze Protection): Utrzymuje temperaturę 8°C (tylko w trybach grzania).
- Lock: Blokada przycisków (aktywowana przez jednoczesne przytrzymanie CLEAN i TURBO).
Wskaźniki na ekranie
Wyświetlacz pilota pokazuje aktualny tryb pracy, ustawioną temperaturę, prędkość wentylatora oraz aktywne funkcje dodatkowe, takie jak Sleep, Follow Me czy stan baterii. W trybie FAN temperatura nie jest wyświetlana.
Praktyczna pomoc
Typowe problemy
Pilot nie działa lub nie reaguje.
Sprawdź, czy baterie są poprawnie włożone i czy nie są rozładowane. Upewnij się, że nie ma przeszkód między pilotem a jednostką wewnętrzną.
Brak reakcji na przycisk funkcji.
Jeśli jednostka wewnętrzna nie obsługuje danej funkcji, naciśnięcie przycisku na pilocie nie wywoła żadnego efektu.
Zakłócenia sygnału.
Zasłony lub bezpośrednie światło słoneczne mogą zakłócać sygnał podczerwieni. Upewnij się, że pilot jest skierowany na jednostkę.
Przed użyciem
- Włóż baterie zgodnie z polaryzacją (+/-).
- Upewnij się, że klimatyzator jest podłączony do zasilania.
- Skieruj pilota bezpośrednio na jednostkę wewnętrzną (zasięg do 8m).
- Sprawdź, czy na drodze sygnału nie ma przeszkód.
Parametry w praktyce
- Zasięg sygnału
- Maksymalnie 8 metrów od jednostki.
- Zakres temperatur
- 17-30°C (lub 20-28°C w zależności od modelu).
Ilustracje i schematy
- Schemat przycisków pilota pokazuje rozmieszczenie funkcji takich jak MODE, TEMP, FAN SPEED, SWING, TIMER.
- Wskaźniki na ekranie LCD informują o aktywnym trybie pracy, ustawionej temperaturze, prędkości wentylatora oraz włączonych funkcjach dodatkowych.
Zgodność modelu
- Niektóre funkcje (np. Fresh, ECO, Silence) są zależne od modelu jednostki wewnętrznej.
- W przypadku różnic między instrukcją pilota a instrukcją obsługi urządzenia, pierwszeństwo ma instrukcja urządzenia.
