Instrukcja obsługi pilota do klimatyzatora ACiQ serii HH-MB
Szybki przewodnik po obsłudze pilota do klimatyzatorów ACiQ serii HH-MB. Dowiedz się, jak ustawić tryby pracy, temperaturę, timer oraz korzystać z funkcji zaawansowanych, takich jak ECO, Swing czy Follow Me.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obsługi pilota zdalnego sterowania dla klimatyzatorów ACiQ serii HH-MB. Pilot umożliwia pełną kontrolę nad jednostką wewnętrzną, w tym wybór trybów pracy, ustawianie temperatury, prędkości wentylatora oraz korzystanie z funkcji specjalnych. Przed użyciem upewnij się, że klimatyzator jest podłączony do zasilania.

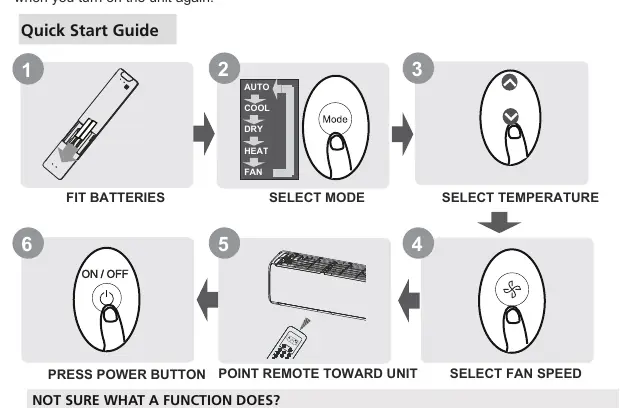

Obsługa pilota i baterie
Pilot wymaga dwóch baterii 3.0V (R03/LR03). Aby je zainstalować lub wymienić:
- Przesuń tylną pokrywę pilota w dół.
- Włóż baterie, zwracając uwagę na polaryzację (+/-).
- Wsuń pokrywę z powrotem na miejsce.
Wskazówki użytkowania: Pilot powinien być używany w odległości do 8 metrów od jednostki. Unikaj przeszkód (zasłony, meble) oraz bezpośredniego światła słonecznego, które mogą zakłócać sygnał podczerwieni.
Podstawowe tryby pracy
Za pomocą przycisku MODE możesz przełączać się między trybami:
- AUTO: Jednostka automatycznie wybiera tryb chłodzenia, grzania lub wentylacji w oparciu o ustawioną temperaturę.
- COOL: Tryb chłodzenia.
- DRY: Tryb osuszania.
- HEAT: Tryb grzania (niedostępny w modelach tylko chłodzących).
- FAN: Tryb wentylacji.
Temperaturę można regulować w zakresie 16°C - 30°C (1°C na krok).
Funkcje zaawansowane
- Swing: Uruchamia ruch żaluzji poziomych. Przytrzymanie przycisku przez 2 sekundy aktywuje ruch żaluzji pionowych (zależnie od modelu).
- ECO/GEAR: Tryb energooszczędny. W trybie chłodzenia automatycznie dostosowuje temperaturę i prędkość wentylatora.
- Turbo: Pozwala jednostce osiągnąć zadaną temperaturę w najkrótszym możliwym czasie.
- LED: Włącza/wyłącza wyświetlacz jednostki wewnętrznej.
- Follow Me: Pilot mierzy temperaturę w swoim otoczeniu i przesyła ją do klimatyzatora co 3 minuty, optymalizując komfort.
- Silence: Przytrzymaj przycisk wentylatora przez 2 sekundy, aby aktywować cichą pracę.

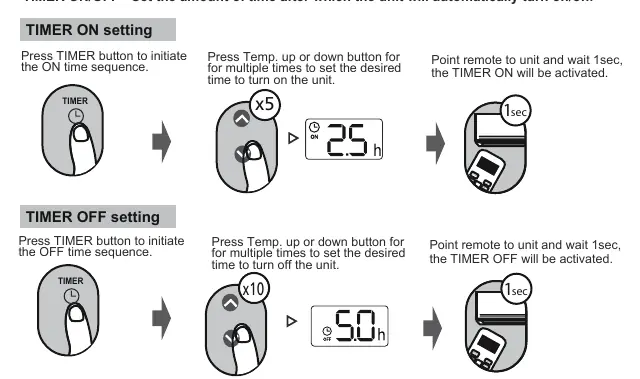

Ustawianie timera
Timer pozwala na automatyczne włączanie (TIMER ON) lub wyłączanie (TIMER OFF) urządzenia:
- Naciśnij przycisk TIMER.
- Użyj przycisków TEMP (góra/dół), aby ustawić żądany czas.
- Skieruj pilot na jednostkę i odczekaj 1 sekundę, aż timer zostanie aktywowany.
Czas zwiększa się o 30 minut do 10 godzin, a powyżej 10 godzin o 1 godzinę.

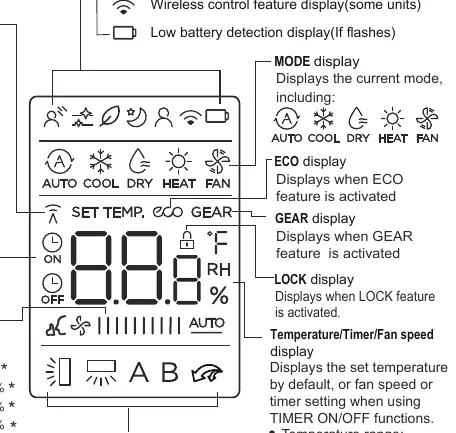

Wskaźniki na wyświetlaczu
Wyświetlacz pilota pokazuje aktualny tryb pracy (ikony AUTO, COOL, DRY, HEAT, FAN), prędkość wentylatora, ustawioną temperaturę oraz aktywne funkcje specjalne (np. ECO, GEAR, LOCK, TIMER).
Praktyczna pomoc
Typowe problemy
Pilot nie reaguje lub ma słaby zasięg
Sprawdź baterie (wymagane 2x R03/LR03). Upewnij się, że odległość nie przekracza 8 metrów i brak jest przeszkód na drodze sygnału.
Funkcja nie działa po naciśnięciu przycisku
Jeśli jednostka wewnętrzna nie posiada danej funkcji, przycisk na pilocie nie wywoła żadnej reakcji.
Temperatura automatycznie wraca do 24°C
W niektórych modelach, jeśli urządzenie jest wyłączone w trybie COOL/AUTO/DRY z temp. poniżej 24°C lub w trybie HEAT z temp. powyżej 24°C, po ponownym włączeniu temperatura zostanie zresetowana do 24°C.
Przed użyciem
- Włóż dwie baterie R03/LR03 do pilota.
- Upewnij się, że klimatyzator jest podłączony do zasilania.
- Skieruj pilot bezpośrednio na jednostkę wewnętrzną.
- Sprawdź, czy na drodze sygnału nie ma zasłon lub innych przeszkód.
Parametry w praktyce
- Zasięg sygnału
- Maksymalnie 8 metrów od jednostki.
- Zakres temperatur
- 16°C - 30°C (regulacja co 1°C).
Ilustracje i schematy
- Schemat przycisków: ON/OFF, Mode, Temp, Fan Speed, Swing, Turbo, LED, Clean, ECO/GEAR.
- Wyświetlacz: Pokazuje tryby pracy, prędkość wentylatora, timer oraz aktywne funkcje.
Zgodność modelu
- Funkcja HEAT nie jest obsługiwana w modelach tylko chłodzących.
- Niektóre funkcje (np. Breeze Away, Follow Me) są zależne od modelu jednostki wewnętrznej.
