Instrukcja obsługi pilota do klimatyzatora ACiQ Ceiling Cassette

Szybki przewodnik po obsłudze pilota do klimatyzatorów ACiQ Ceiling Cassette. Dowiedz się, jak ustawić tryby pracy, temperaturę, timer oraz korzystać z funkcji zaawansowanych, takich jak ECO, Turbo czy Swing.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

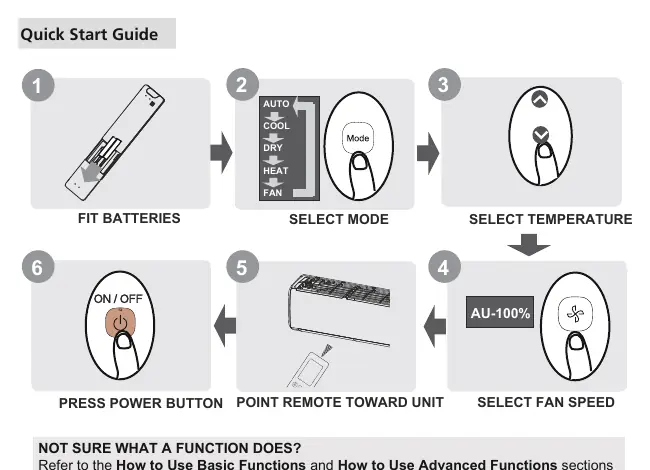

Skrócona instrukcja obsługi (Quick Start Guide)

Strona 4

Strona 6

Strona 7

Strona 10

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pilota zdalnego sterowania (model RG10L4(M2HS)/BGEFU1) przeznaczonego do klimatyzatorów kasetonowych ACiQ. Przed rozpoczęciem użytkowania upewnij się, że jednostka wewnętrzna jest podłączona do zasilania. Pilot wymaga dwóch baterii R03/LR03. Pamiętaj, że dostępność niektórych funkcji zależy od modelu klimatyzatora – jeśli jednostka nie obsługuje danej funkcji, przycisk na pilocie nie wywoła żadnej reakcji.

Opis przycisków i funkcji

Pilot wyposażony jest w szereg przycisków umożliwiających pełną kontrolę nad klimatyzatorem:

ON/OFF: Włącza i wyłącza urządzenie.
MODE: Przełącza tryby pracy: AUTO, COOL, DRY, HEAT, FAN.
TEMP (góra/dół): Reguluje temperaturę w zakresie 16-30°C (co 0.5°C lub 1°C).
FAN SPEED: Reguluje prędkość wentylatora (AU-100%).
SWING: Steruje ruchem żaluzji poziomych i pionowych.
ECO/GEAR: Uruchamia tryby energooszczędne.
Turbo: Umożliwia szybkie osiągnięcie zadanej temperatury.
LED: Włącza/wyłącza wyświetlacz na jednostce wewnętrznej.
SET: Służy do wyboru funkcji zaawansowanych (Active Clean, Fresh, Sleep, Follow Me, AP).

Podstawowa obsługa

Aby uruchomić klimatyzator:

Naciśnij przycisk MODE, aby wybrać żądany tryb pracy (AUTO, COOL, DRY, HEAT lub FAN).
Ustaw temperaturę za pomocą przycisków TEMP (nie dotyczy trybu FAN).
Wybierz prędkość wentylatora przyciskiem FAN SPEED (nie dotyczy trybów AUTO i DRY).
Naciśnij ON/OFF, aby uruchomić urządzenie.

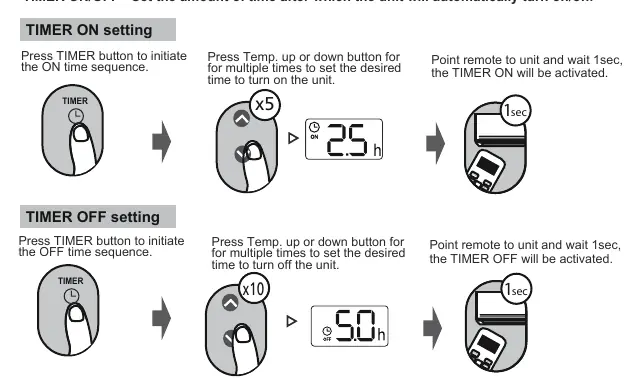

Ustawianie timera

Funkcja TIMER pozwala na automatyczne włączenie lub wyłączenie urządzenia po określonym czasie:

TIMER ON: Naciśnij przycisk TIMER, ustaw czas za pomocą przycisków TEMP, a następnie skieruj pilot na jednostkę i odczekaj sekundę.
TIMER OFF: Procedura jest analogiczna do ustawiania TIMER ON.
Czas zwiększa się o 30 minut (do 10 godzin), a powyżej 10 godzin o 1 godzinę.
Aby anulować timer, ustaw czas na 0.0h.

Funkcje zaawansowane

ECO/GEAR: Tryb energooszczędny. W trybie COOL pozwala na ograniczenie zużycia energii.
Turbo: Szybkie chłodzenie lub grzanie.
Swing: Naciśnij, aby uruchomić ruch żaluzji. Przytrzymanie przez 2 sekundy aktywuje ruch pionowy.
Follow Me: Pilot mierzy temperaturę w swoim otoczeniu zamiast w miejscu montażu jednostki, co zapewnia większy komfort.
Active Clean: Funkcja czyszczenia wymiennika ciepła poprzez zamrażanie i rozmrażanie.
Silence: Zmniejsza hałas pracy sprężarki (może wpłynąć na wydajność).

Konserwacja i baterie

Wymiana baterii polega na zsunięciu tylnej pokrywy i włożeniu dwóch nowych baterii R03/LR03 zgodnie z polaryzacją. Nie mieszaj starych baterii z nowymi. Jeśli nie planujesz używać pilota przez dłużej niż 2 miesiące, wyjmij baterie. Unikaj bezpośredniego nasłonecznienia odbiornika sygnału i upewnij się, że między pilotem a klimatyzatorem nie ma przeszkód.

Praktyczna pomoc

Typowe problemy

Pilot nie reaguje na polecenia

Sprawdź, czy baterie są sprawne i poprawnie włożone. Upewnij się, że między pilotem a jednostką wewnętrzną nie ma przeszkód.

Przycisk funkcji nie działa

Jeśli jednostka wewnętrzna nie obsługuje danej funkcji, naciśnięcie przycisku nie wywoła żadnego efektu.

Niewystarczająca wydajność chłodzenia/grzania

Sprawdź, czy nie włączono trybu ECO lub Silence, które mogą ograniczać wydajność urządzenia.

Przed użyciem

Włóż dwie baterie R03/LR03 do pilota.
Upewnij się, że klimatyzator jest podłączony do zasilania.
Sprawdź, czy w pomieszczeniu nie ma przeszkód blokujących sygnał podczerwieni.
Upewnij się, że wybrano odpowiedni tryb pracy (np. COOL dla chłodzenia).

Parametry w praktyce

Zasięg sygnału: Maksymalnie 8 metrów w linii prostej od jednostki.
Zakres temperatur: Możliwość ustawienia temperatury w zakresie 16°C - 30°C.

Ilustracje i schematy

Wyświetlacz LCD pokazuje aktualny tryb pracy, temperaturę, prędkość wentylatora oraz aktywne funkcje.
Przycisk MODE służy do przełączania między trybami pracy (AUTO, COOL, DRY, HEAT, FAN).
Przyciski TEMP (góra/dół) służą do regulacji temperatury w krokach co 0.5°C lub 1°C.

Zgodność modelu

Funkcja HEAT nie jest dostępna w urządzeniach typu 'cooling only'.
Funkcja SLEEP nie jest dostępna w trybach FAN i DRY.
Funkcja FP (Freeze Protection) działa tylko w trybie HEAT.
