Instrukcja obsługi termostatu GIRA 2473 00 RTC 24 V

Najważniejsze informacje z instrukcji

GIRA 2473 00 to elektroniczny regulator temperatury pomieszczenia przeznaczony do sterowania napędami zaworów elektrotermicznych przy zasilaniu 24 V AC. Urządzenie umożliwia ręczną regulację temperatury, obsługę trybu chłodzenia oraz funkcję ochrony przed mrozem. Montaż musi być przeprowadzony przez wykwalifikowany personel elektryczny.

Opis urządzenia i elementy zestawu

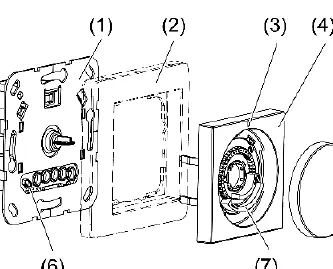

Urządzenie składa się z wkładu regulatora temperatury, ramki maskującej, płyty centralnej oraz pokrętła sterującego. Posiada wbudowany czujnik temperatury oraz pierścienie regulacyjne do ustawiania limitów temperatury. Status pracy sygnalizowany jest za pomocą diody LED.

Instalacja i podłączenie

Montaż powinien odbywać się w puszce instalacyjnej zgodnej z normą DIN 49073. Podczas instalacji należy przestrzegać przepisów dotyczących obwodów SELV. Schemat połączeń obejmuje podłączenie napędu zaworu, opcjonalnego zegara centralnego (wejście ECO) oraz wejścia chłodzenia. Należy zwrócić uwagę na odpowiedni przekrój przewodów (0,5 - 4 mm²).

Obsługa i tryby pracy

Obsługa odbywa się za pomocą pokrętła:

• Zmiana temperatury: Obrót pokrętła w prawo lub w lewo.
• Wyświetlanie trybu: Krótkie naciśnięcie pokrętła.
• Wyłączanie regulacji: Naciśnięcie pokrętła przez ponad 2 sekundy (przejście w tryb ochrony przed mrozem).
• Zmiana trybu ogrzewanie/chłodzenie: Naciśnięcie pokrętła przez ponad 4 sekundy, a następnie wybór trybu.

Dioda LED sygnalizuje tryb pracy: czerwony (ogrzewanie), niebieski (chłodzenie), pomarańczowy (ochrona przed mrozem).

Konfiguracja i uruchomienie

Domyślnie urządzenie pracuje w trybie PWM z zaworem typu NC (zamknięty bez napięcia). Aby zmienić ustawienia:

• Naciśnij pokrętło przez ponad 20 sekund, aby wejść w tryb konfiguracji.
• Krótkie naciśnięcie zmienia parametry (tryb sterowania lub typ zaworu).
• Naciśnięcie przez ponad 1 sekundę zapisuje ustawienia.

Ustawienia temperatury i offset

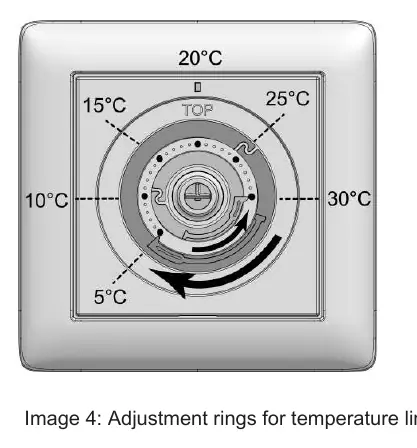

Zakres regulacji wynosi 5 - 30 °C. Limity temperatury można ustawić za pomocą pierścieni regulacyjnych pod pokrętłem. Funkcja offsetu pozwala na korektę wskazań temperatury o +/- 3 °C, jeśli odczyt na pokrętle nie odpowiada rzeczywistej temperaturze w pomieszczeniu.

Dane techniczne

Urządzenie zasilane jest napięciem AC 24 V (50/60 Hz). Maksymalne obciążenie wynosi 24 W. Dopuszczalna temperatura otoczenia pracy to -5 do +45 °C. Urządzenie posiada klasę IV zgodnie z EU 811/2013.
