Instrukcja obsługi klimatyzatora ACiQ PTAC-B
Szybki przewodnik po instalacji i obsłudze klimatyzatora ACiQ serii PTAC-B. Dowiedz się, jak zamontować urządzenie, skonfigurować przełączniki DIP, podłączyć termostat ścienny i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy klimatyzatorów serii ACiQ PTAC-B (modele: ACiQ-07PTC-B, ACiQ-09PTC-B, ACiQ-12PTC-B, ACiQ-15PTC-B, ACiQ-15PTC5-B). Urządzenie jest przeznaczone do montażu w ścianie. Przed przystąpieniem do instalacji lub obsługi należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi uziemienia i instalacji elektrycznej.
Instalacja urządzenia
Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi (NEC/CEC). Wymagane jest zapewnienie odpowiedniej przestrzeni wokół urządzenia dla prawidłowej cyrkulacji powietrza i odprowadzania ciepła.

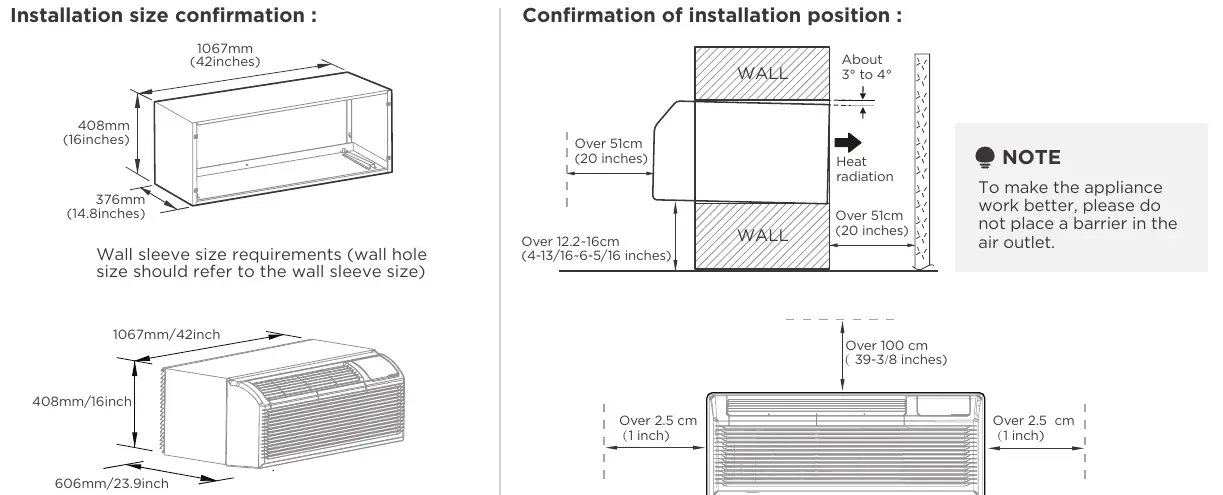

- Wymagania przestrzenne: Należy zachować odpowiednie odstępy od ścian i przeszkód zgodnie ze schematami w instrukcji.

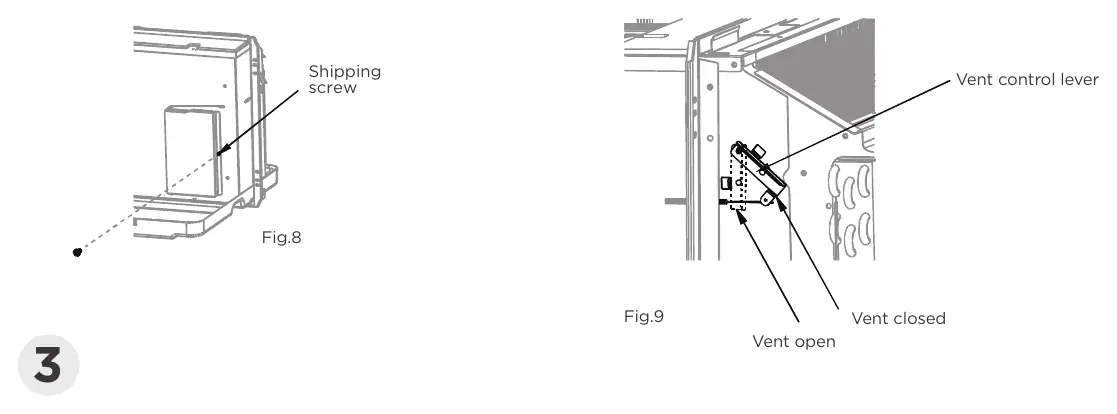

- Montaż w ścianie: Urządzenie montuje się w dedykowanej obudowie ściennej (wall sleeve). Obudowa musi być wypoziomowana, aby zapewnić prawidłowy odpływ kondensatu.
- Modele 265V: Wymagają instalacji z opcjonalnym zestawem Subbase i stałego podłączenia elektrycznego.

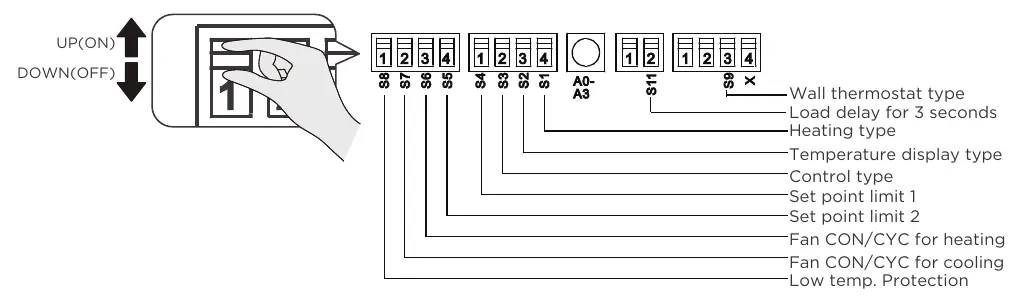

Konfiguracja funkcji (DIP Switches)
Urządzenie posiada przełączniki DIP (DIP switches), które pozwalają na dostosowanie pracy klimatyzatora. Zmiany ustawień należy dokonywać przy wyłączonym zasilaniu.
- S1: Wybór trybu grzania (tylko elektryczne lub pompa ciepła).
- S4*S5: Ustawienie zakresu temperatur.
- S6/S7: Tryb pracy wentylatora (ciągły lub cykliczny).
- S8: Ochrona przed niską temperaturą.
Obsługa i sterowanie
Klimatyzator może być sterowany za pomocą panelu na obudowie lub opcjonalnego termostatu ściennego. W przypadku korzystania z termostatu ściennego, należy odpowiednio skonfigurować przełączniki DIP i podłączyć przewody do terminala zgodnie ze schematem.
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla wydajności urządzenia:

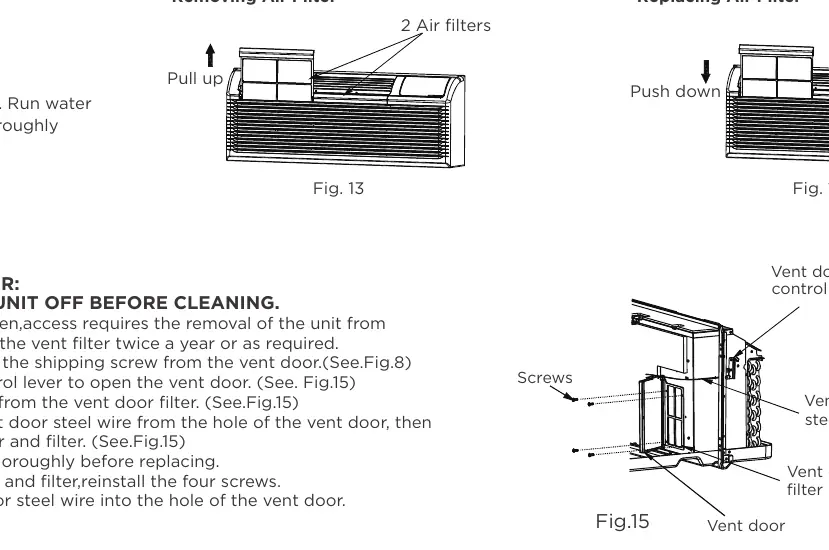

- Filtry powietrza: Należy czyścić co dwa tygodnie. Zanieczyszczone filtry ograniczają przepływ powietrza i wydajność chłodzenia/grzania.
- Obudowa: Czyścić miękką szmatką z łagodnym detergentem.
- Wężownica zewnętrzna: Należy regularnie sprawdzać pod kątem zabrudzeń.
Rozwiązywanie problemów
W przypadku wystąpienia problemów, takich jak brak startu urządzenia, niewystarczające chłodzenie/grzanie lub wyciek wody, należy sprawdzić zasilanie, czystość filtrów oraz czy obudowa jest wypoziomowana. Kody błędów wyświetlane na panelu (np. E0, E3, AS, CS) wskazują na konkretne usterki czujników lub komunikacji, które mogą wymagać interwencji serwisu.
Praktyczna pomoc
Typowe problemy
Urządzenie nie startuje
Sprawdź, czy wtyczka jest dobrze włożona do gniazdka. Sprawdź przycisk test/reset na wtyczce. Sprawdź bezpieczniki i wyłącznik nadprądowy.
Urządzenie nie chłodzi lub nie grzeje
Upewnij się, że wloty i wyloty powietrza nie są zablokowane przez zasłony lub meble. Sprawdź, czy filtry są czyste. Upewnij się, że ustawiona temperatura jest odpowiednia.
Woda kapie do środka
Sprawdź, czy obudowa ścienna (wall sleeve) jest zainstalowana poziomo. W razie potrzeby skoryguj montaż.
Kody błędów na wyświetlaczu (np. E3, AS, CS)
Wyłącz urządzenie z prądu i włącz ponownie. Jeśli błąd się powtarza, skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy instalacja elektryczna jest zgodna z wymogami (uziemienie, bezpieczniki).
- Upewnij się, że wtyczka zasilająca posiada sprawny przycisk test/reset.
- Sprawdź, czy wloty i wyloty powietrza są wolne od przeszkód.
- Upewnij się, że filtry powietrza są poprawnie zainstalowane.
- Sprawdź, czy obudowa ścienna jest wypoziomowana.
Parametry w praktyce
- DIP Switches
- Przełączniki konfiguracyjne na płycie głównej służące do ustawiania trybów pracy, zakresów temperatur i funkcji specjalnych.
- Front Desk Control
- Funkcja umożliwiająca zdalne wyłączanie urządzenia przez zewnętrzny system (wymaga sygnału 24VAC).
Ilustracje i schematy
- Schemat instalacji w ścianie (wymiary i kąty nachylenia).
- Schemat podłączenia termostatu ściennego do terminala.
- Schemat konfiguracji przełączników DIP.
- Instrukcja czyszczenia i wymiany filtrów.
Zgodność modelu
- Modele 265V wymagają instalacji z zestawem Subbase.
- Wymagane jest uziemienie urządzenia.
- Nie używać przedłużaczy do zasilania klimatyzatora.
