Instrukcja obsługi stacji higienicznej Ecolab XP Foamer 110/60Hz
Szybki przewodnik po instrukcji obsługi stacji higienicznej Ecolab XP Foamer 110/60Hz. Dowiedz się, jak zainstalować, podłączyć i bezpiecznie używać urządzenia do pianowania, płukania i dezynfekcji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stacja higieniczna Ecolab XP Foamer 110/60Hz służy do pianowania, płukania i dezynfekcji powierzchni. Urządzenie wymaga stałego dopływu wody, sprężonego powietrza (wbudowany kompresor) oraz środków chemicznych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa, używać odzieży ochronnej (okulary, rękawice) i upewnić się, że instalacja elektryczna jest uziemiona.
Opis urządzenia

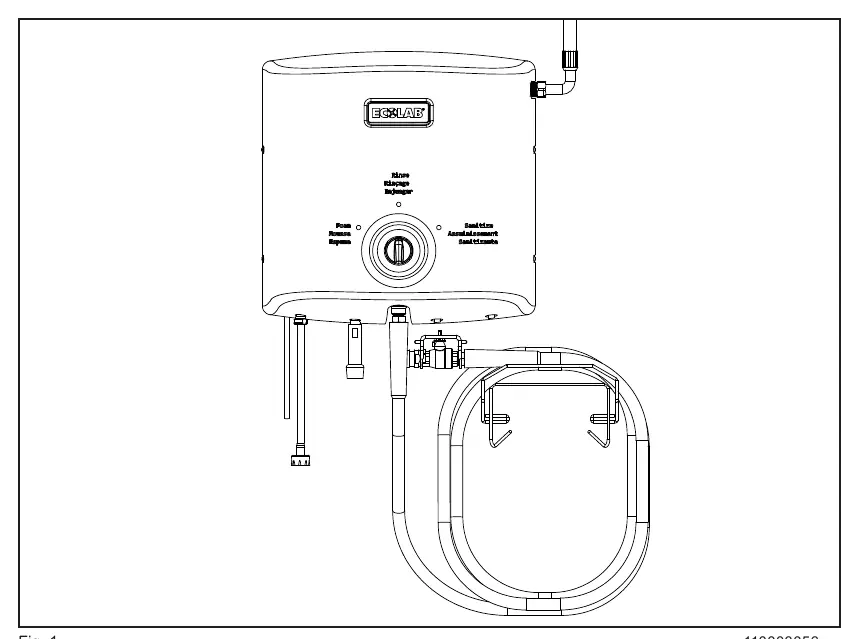

Urządzenie posiada centralny panel sterowania z pokrętłem wyboru funkcji: płukanie (Rinse), pianowanie (Foam) oraz dezynfekcja (Sanitise). Wewnątrz obudowy znajduje się pompa, kompresor, inżektory oraz układ sterowania. Zasilanie detergentami i środkami dezynfekującymi odbywa się z zewnętrznych kanistrów umieszczonych pod urządzeniem.
Instalacja i przygotowanie

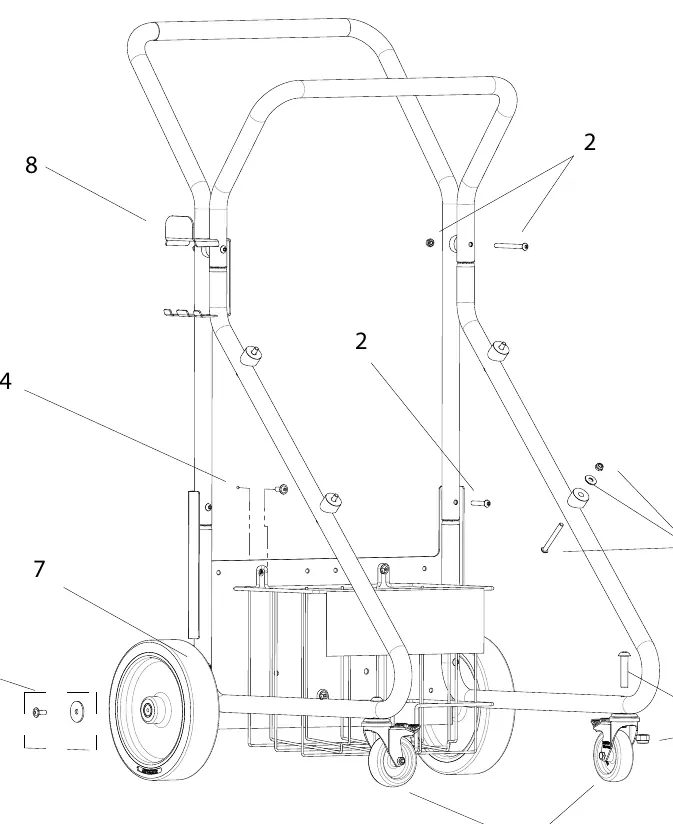

Urządzenie należy montować w pomieszczeniach wolnych od mrozu, na powierzchniach niepodlegających wibracjom. Wersja ścienna wymaga sprawdzenia nośności ściany, natomiast wersja mobilna wymaga równego podłoża. Przed podłączeniem systemu należy przepłukać przewody wodne.
Podłączenie urządzenia
- Woda: Wymagane podłączenie węża z gwintem 3/4" GHT. Minimalne ciśnienie wody wynosi 29 PSI (0,2 MPa).
- Produkty chemiczne: Należy zainstalować węże ssące na zaworach zwrotnych i podłączyć je do kanistrów z chemią za pomocą odpowiednich adapterów kolorystycznych.

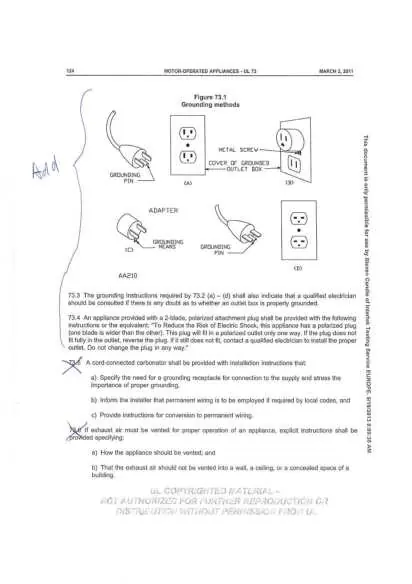

- Elektryczność: Wersja 60 Hz wyposażona jest we wtyczkę GFCI. Zawsze podłączaj zasilanie elektryczne jako ostatni krok.
Testowanie funkcji
Po podłączeniu mediów należy przetestować każdą funkcję, trzymając pistolet nad zlewem:
- Płukanie: Ustaw pokrętło na Rinse, podłącz lancę płuczącą, otwórz zawór.
- Pianowanie: Ustaw pokrętło na Foam, podłącz dyszę pianującą, otwórz zawór. Kompresor uruchomi się automatycznie.
- Dezynfekcja: Ustaw pokrętło na Sanitise, podłącz dyszę dezynfekującą, otwórz zawór.
Po zakończeniu testów sprawdź szczelność wszystkich połączeń, zdejmując obudowę za pomocą klucza imbusowego 4 mm.
Konserwacja i czyszczenie
Regularne odkamienianie jest niezbędne do prawidłowego działania urządzenia. Częstotliwość zależy od twardości wody (np. przy twardości >20 °dH odkamieniaj co 1-3 miesiące). Serwis i naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel.
Dane techniczne
- Napięcie: 110 Vac ±10%
- Częstotliwość: 60 Hz
- Moc silnika: 1 kW
- Klasa IP: 54
- Maks. ciśnienie wody: 72 PSI (0,5 MPa)
Informacje o producencie
Ecolab Inc.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź zasilanie elektryczne. Jeśli używasz wtyczki GFCI, wciśnij czerwony przycisk reset.
Wyciek wody wewnątrz urządzenia
Zdejmij obudowę (4 śruby imbusowe), sprawdź wszystkie połączenia i węże pod kątem nieszczelności.
Brak piany lub płynu
Upewnij się, że węże ssące są poprawnie podłączone do kanistrów z chemią i nie są zapowietrzone.
Wyrzut piany/wody po wyłączeniu
To normalne zjawisko spowodowane ciśnieniem w wężu wylotowym. Przy otwieraniu zaworu kieruj pistolet w stronę podłogi.
Przed użyciem
- Sprawdź, czy urządzenie jest wypełnione wodą.
- Upewnij się, że zasilanie jest odłączone przed montażem.
- Podłącz wąż doprowadzający wodę (3/4" GHT).
- Podłącz węże ssące do odpowiednich kanistrów z chemią.
- Załóż okulary ochronne i rękawice.
- Sprawdź, czy wtyczka GFCI jest poprawnie podłączona.
Parametry w praktyce
- Napięcie 110 Vac
- Urządzenie przeznaczone do sieci 110V 60Hz.
- Ciśnienie wody 29-72 PSI
- Wymagane ciśnienie zasilania wody dla poprawnej pracy inżektorów.
Ilustracje i schematy

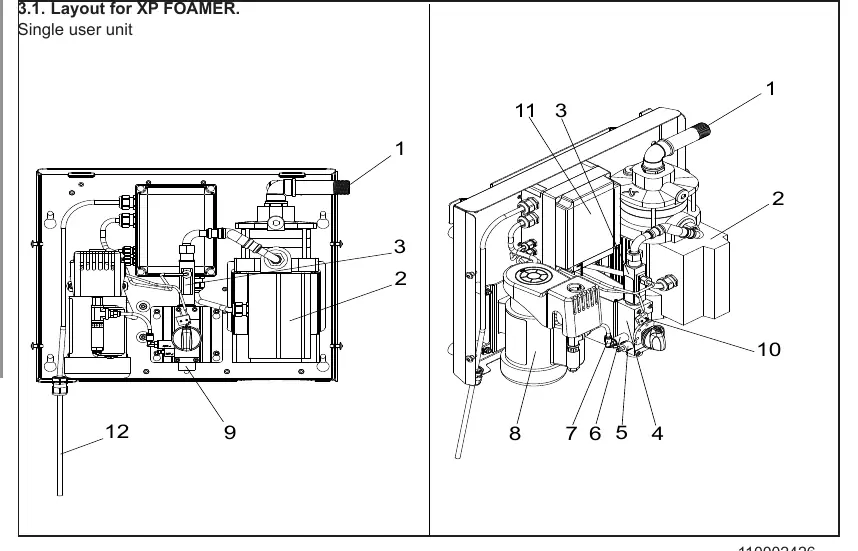

- Schemat 3.1 przedstawia układ wewnętrzny: pompę, kompresor, wloty wody i chemii.
- Schemat 3.2 pokazuje obieg hydrauliczny z zaworami zwrotnymi i inżektorami.
Zgodność modelu
- Wymagana twardość wody: 100-129 PPM (14-18 °dH).
- Urządzenie wymaga zasilania 110V 60Hz.
