Instrukcja obsługi ekstraktora dywanowego Mytee 1003DX Speedster Deluxe
Szczegółowy przewodnik techniczny i schemat części zamiennych dla ekstraktora dywanowego Mytee 1003DX Speedster Deluxe. Dokument zawiera pełną listę komponentów, schematy montażowe oraz specyfikację podzespołów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny katalog części zamiennych oraz schemat budowy ekstraktora dywanowego Mytee 1003DX Speedster Deluxe. Instrukcja służy do identyfikacji komponentów, zrozumienia połączeń hydraulicznych i elektrycznych oraz przeprowadzania napraw serwisowych. Użytkownik znajdzie tu szczegółowe zestawienie części z numerami katalogowymi oraz rysunki techniczne przedstawiające rozmieszczenie elementów wewnątrz urządzenia.
Opis urządzenia i elementy zestawu
Urządzenie składa się z zaawansowanego układu grzewczego, pompy ciśnieniowej oraz systemu odsysania. Kluczowe podzespoły obejmują:
- Układ grzewczy: Zintegrowany moduł A908 z grzałkami 1000W i 600W oraz termostatami.
- System hydrauliczny: Zestaw szybkozłączy (QD), węży ciśnieniowych, zaworów kulowych i filtrów siatkowych.
- System odsysania: Zbiornik na brudną wodę, silnik podciśnieniowy 3-stopniowy oraz system filtracji piany.
- Konstrukcja: Podstawa, koła 10-calowe, kółka skrętne oraz uchwyty transportowe.
Montaż i połączenia
Dokument zawiera szczegółowe schematy połączeń, które należy zachować podczas serwisowania:
- Połączenia węży ciśnieniowych (sol hose) oznaczone są kierunkami przepływu do pompy, regulatora i grzałki.
- Systemy filtracji (siatkowe i piankowe) muszą być zainstalowane zgodnie ze schematem w zbiorniku roztworu i zbiorniku odsysania.
- Układ elektryczny obejmuje przełączniki kołyskowe, kontrolki świetlne oraz przekaźnik z wyłącznikiem pływakowym.
Konserwacja i serwis
W przypadku konieczności wymiany części, należy korzystać z numerów katalogowych podanych w tabelach. Szczególną uwagę należy zwrócić na:
- Regularne sprawdzanie szczelności szybkozłączy (QD).
- Kontrolę stanu filtrów siatkowych w zbiorniku roztworu.
- Weryfikację działania wyłącznika pływakowego w zbiorniku odsysania, aby zapobiec przelaniu.
Dane techniczne
Urządzenie wykorzystuje komponenty o wysokiej wytrzymałości, w tym:
- Pompa ciśnieniowa: 500 PSI.
- Grzałka: 1600W, 115V.
- Silnik podciśnieniowy: 3-stopniowy, niski pobór prądu.
Informacje o producencie
Mytee LLC
Praktyczna pomoc
Typowe problemy
Wyciek w układzie ciśnieniowym
Sprawdź szczelność szybkozłączy (QD) oraz stan węży ciśnieniowych (sol hose) pod kątem przetarć.
Brak podciśnienia
Sprawdź drożność filtrów w zbiorniku odsysania oraz stan uszczelek pokrywy zbiornika (G091).
Brak grzania wody
Sprawdź stan termostatów (E574, E573) oraz ciągłość obwodu grzałek (E519, E571).
Przed użyciem
- Sprawdź, czy wszystkie szybkozłącza (QD) są poprawnie wpięte.
- Upewnij się, że filtr siatkowy w zbiorniku roztworu jest czysty.
- Sprawdź, czy pokrywa zbiornika odsysania jest szczelnie zamknięta.
- Zweryfikuj stan węży pod kątem załamań lub uszkodzeń mechanicznych.
Parametry w praktyce
- Pompa 500 PSI
- Wydajność ciśnieniowa pompy przeznaczona do profesjonalnego czyszczenia dywanów.
- Grzałka 1600W
- Moc elementu grzejnego zapewniająca podgrzewanie roztworu czyszczącego.
- Silnik 3-stopniowy
- Wysokowydajny silnik podciśnieniowy zapewniający skuteczne osuszanie czyszczonych powierzchni.
Ilustracje i schematy

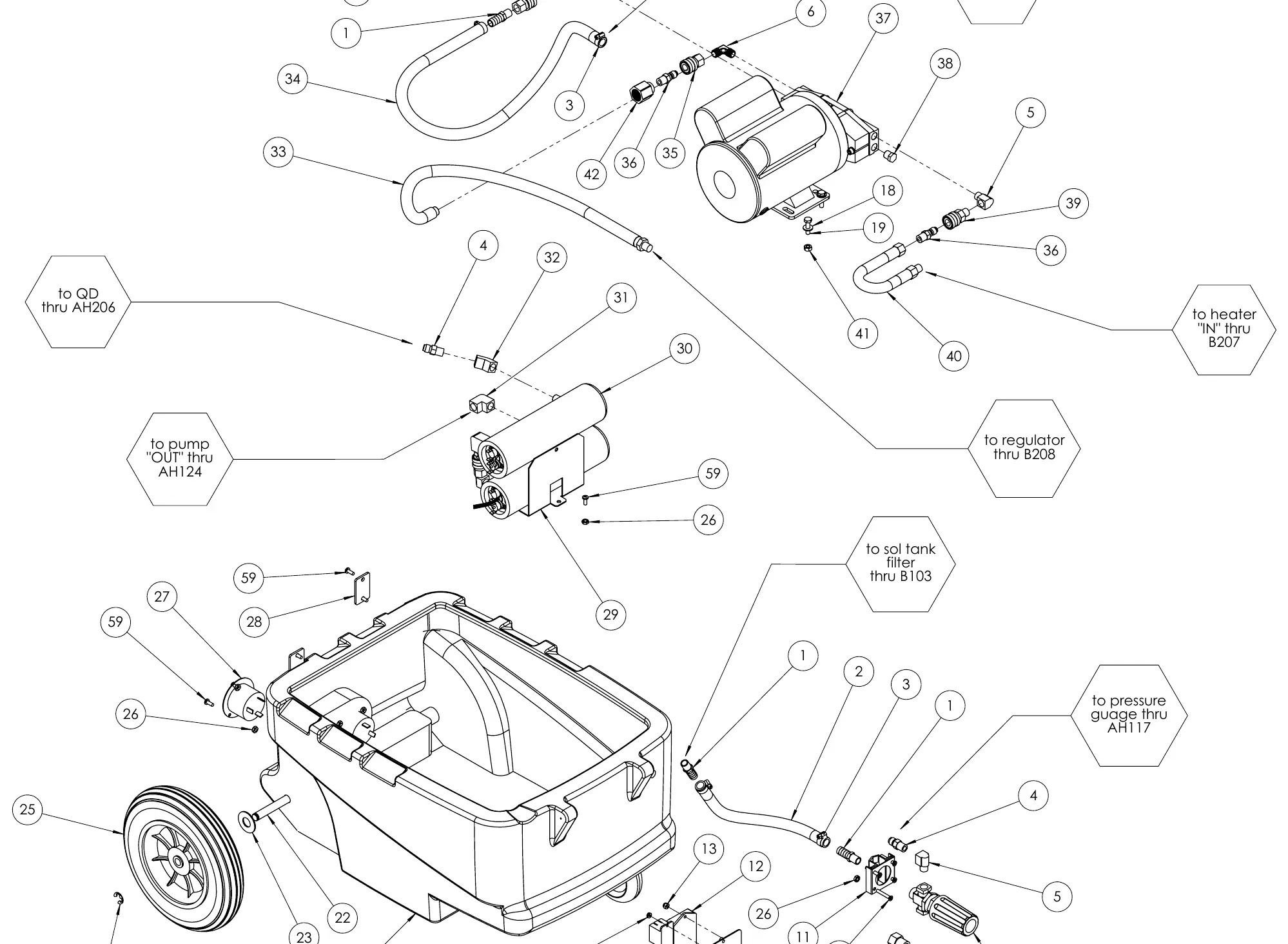

- Strona 2: Schemat połączeń hydraulicznych i elektrycznych podstawy urządzenia.
- Strona 3: Schemat montażowy zbiornika roztworu i układu filtracji.
- Strona 4: Widok rozstrzelony zbiornika odsysania i panelu sterowania.

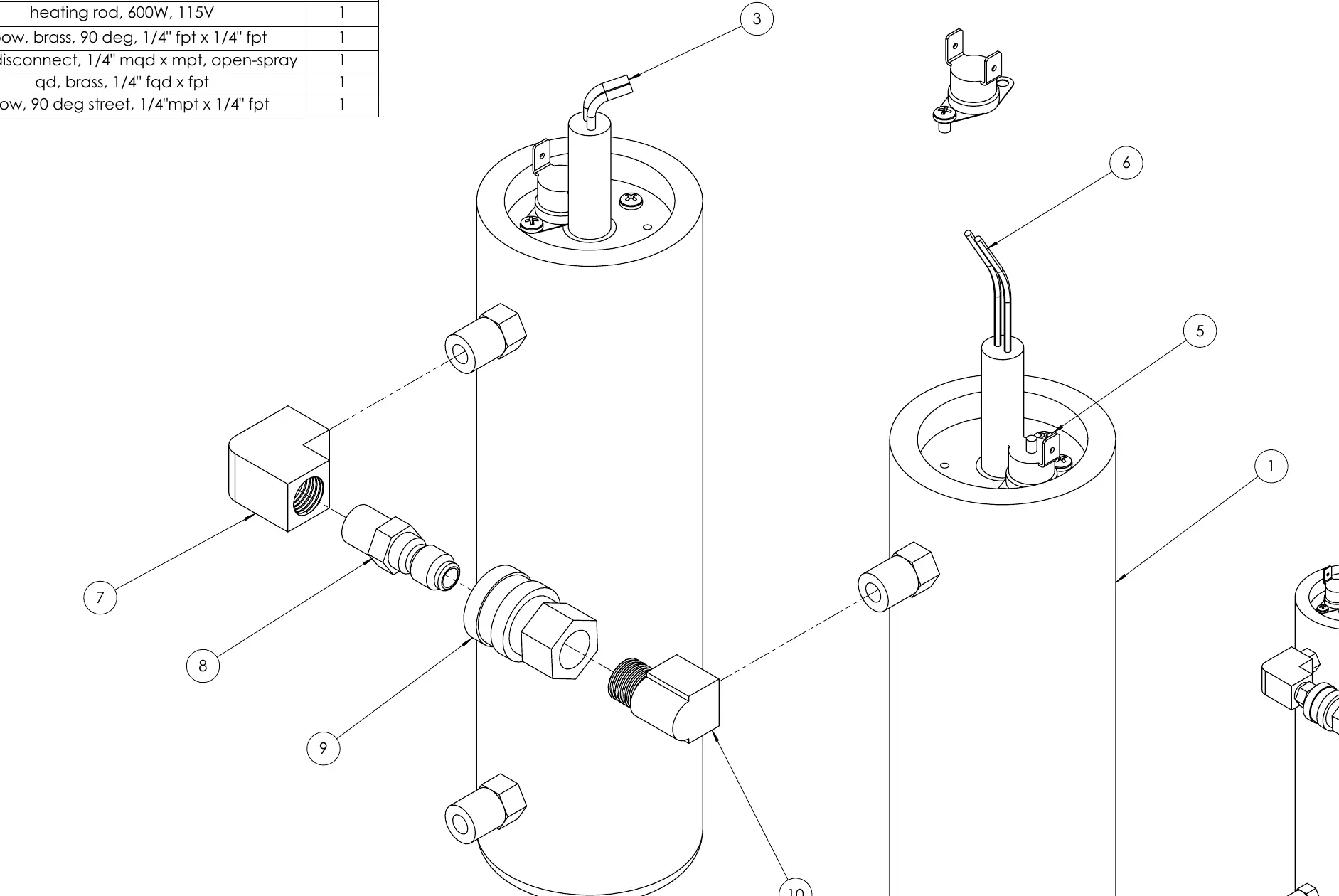

- Strona 5: Szczegółowy schemat modułu grzewczego A908.
Zgodność modelu
- Urządzenie wymaga zasilania 115V.
- Części zamienne oznaczone numerami katalogowymi są dedykowane dla serii Speedster 1003DX.
