Instrukcja obsługi ładowarki EG4 Electronics Chargeverter 5KW 100A
Szybki przewodnik po instalacji i obsłudze ładowarki EG4 Electronics Chargeverter 5KW 100A. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, skonfigurować parametry ładowania i bezpiecznie korzystać z ładowarki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, instalacji i obsługi ładowarki EG4 Chargeverter 5KW. Urządzenie jest przeznaczone głównie do ładowania akumulatorów LiFePO4. Przed przystąpieniem do pracy należy upewnić się, że instalacja jest wykonywana przez wykwalifikowany personel, a urządzenie jest podłączone do uziemionego systemu.
Opis urządzenia

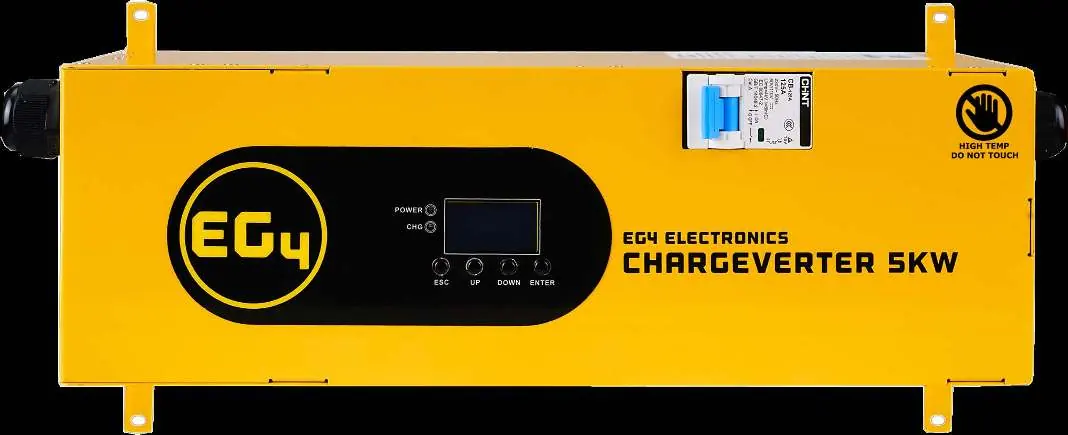

Ładowarka EG4 Chargeverter 5KW 100A 48VDC wyposażona jest w panel przedni z wyświetlaczem LCD, wskaźnikami LED (Power, CHG) oraz czterema przyciskami funkcyjnymi (ESC, UP, DOWN, ENTER). Z boku urządzenia znajduje się wyłącznik akumulatora (battery breaker) oraz wejście zasilania AC.
Instalacja
Przed montażem należy sprawdzić, czy urządzenie nie jest uszkodzone. Montaż powinien odbywać się zgodnie z poniższymi wytycznymi:
- Miejsce montażu: Wyłącznie na niepalnych powierzchniach, takich jak beton. Nie montować na materiałach łatwopalnych.
- Warunki otoczenia: Temperatura pracy powinna wynosić od 0°C do 55°C. Należy zapewnić odpowiednią przestrzeń wokół urządzenia dla zapewnienia wentylacji i odprowadzania ciepła.
- Pozycja: Zaleca się montaż na ścianie na wysokości wzroku.
- Mocowanie: Urządzenie należy zabezpieczyć za pomocą czterech śrub M4.
Podłączenie elektryczne:
- DC: Podłącz kable akumulatora do zacisków, zachowując właściwą polaryzację i odpowiedni moment dokręcania.
- AC: Wymagane jest podłączenie do dedykowanego wyłącznika 30A. Dla instalacji 240V użyj gniazda 250V 30A twist-lock. Dla instalacji 120V użyj gniazda 125V 30A (wymagany adapter sprzedawany oddzielnie).
Obsługa i ustawienia
Aby uruchomić urządzenie, należy upewnić się, że kable akumulatora są podłączone, włączyć zasilanie AC, a następnie włączyć wyłącznik akumulatora na urządzeniu. Panel sterowania umożliwia zmianę parametrów:
- Program 1 (Napięcie ładowania): Zakres od 43V do 57V.
- Program 2 (Prąd ładowania): Zakres od 0A do 100A.
Aby wejść w tryb ustawień, należy nacisnąć przycisk ENTER, wybrać program przyciskami UP/DOWN i zatwierdzić przyciskiem ENTER.
Dane techniczne
Urządzenie charakteryzuje się nominalnym napięciem 48Vdc. Maksymalna moc wyjściowa wynosi 5120W przy 240Vac oraz 3050W przy 120Vac. Klasa ochrony urządzenia to IP21, co oznacza, że jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Informacje o producencie
EG4 Electronics
Praktyczna pomoc
Typowe problemy
Brak ładowania
Sprawdź, czy wyłącznik akumulatora jest włączony, czy kable są poprawnie podłączone oraz czy zasilanie AC jest aktywne.
Przegrzewanie urządzenia
Upewnij się, że otwory wentylacyjne nie są zablokowane i zachowano odpowiedni odstęp od ścian dla prawidłowego przepływu powietrza.
Błąd polaryzacji
Sprawdź poprawność podłączenia kabli akumulatora do zacisków przed włączeniem urządzenia.
Przed użyciem
- Sprawdź, czy opakowanie nie jest uszkodzone.
- Upewnij się, że montujesz urządzenie na niepalnej powierzchni (np. beton).
- Zweryfikuj, czy temperatura otoczenia mieści się w zakresie 0°C - 55°C.
- Upewnij się, że posiadasz odpowiedni wyłącznik nadprądowy (breaker) dla zasilania.
- Sprawdź polaryzację kabli akumulatora przed podłączeniem.
Parametry w praktyce
- Napięcie ładowania
- Regulowane w zakresie 43V-57V.
- Prąd ładowania
- Regulowany w zakresie 0A-100A.
- Klasa ochrony
- IP21 (tylko do użytku wewnątrz pomieszczeń).
Ilustracje i schematy
- Panel przedni zawiera wskaźniki LED (Power, CHG), przyciski funkcyjne (ESC, UP, DOWN, ENTER) oraz wyświetlacz LCD.
- Złącze AC znajduje się z boku urządzenia i wymaga wtyczki typu twist-lock.
Zgodność modelu
- Urządzenie jest przeznaczone głównie do ładowania akumulatorów LiFePO4.
- Wymaga dedykowanego wyłącznika 30A dla zasilania AC.
