Instrukcja obsługi akumulatora EG4 WallMount All Weather 14.3kWh
Szybki przewodnik instalacji i konfiguracji akumulatora EG4 WallMount All Weather 14.3kWh. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć okablowanie, skonfigurować komunikację BMS i przeprowadzić instalację równoległą.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Akumulator EG4 WallMount All Weather 14.3kWh to zaawansowane urządzenie magazynujące energię. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi (np. NEC). Urządzenie jest ciężkie, dlatego należy używać odpowiedniego sprzętu do podnoszenia i techniki pracy zespołowej.
Kluczowe wymogi instalacyjne:
- Zapewnij co najmniej 12 cali (ok. 30 cm) wolnej przestrzeni z każdej strony urządzenia dla zapewnienia odpowiedniej wentylacji.
- W przypadku montażu na ścianie, minimalny prześwit od podłoża wynosi 28.0625 cala.
- Zawsze używaj woltomierza, aby upewnić się, że w systemie nie ma napięcia przed rozpoczęciem prac.
- Nie wolno uziemiać ujemnego kabla akumulatora.
Zawartość zestawu
W skład zestawu wchodzą:
- Akumulator EG4 WallMount All Weather
- Wspornik montażowy (dostarczany przymocowany do tyłu akumulatora)
- Wspornik X-Bracket
- 6 śrub rozporowych do betonu
- 2 czerwone kable zasilające 2/0 AWG (39.4 cala)
- 2 czarne kable zasilające 2/0 AWG (39.4 cala)
- Kabel komunikacyjny akumulator-inwerter
Instalacja
Akumulator można montować na ścianie lub na płaskim podłożu. W przypadku montażu na podłożu należy zapewnić odpowiedni drenaż. Podczas montażu na ścianie należy użyć dołączonego wspornika montażowego, upewniając się, że jest on wypoziomowany. W przypadku łączenia z inwerterem EG4 18kPV należy użyć dodatkowego wspornika X-Bracket, który zapewnia stabilność i poprawne dopasowanie kanałów kablowych.
Okablowanie i instalacja równoległa
Przy łączeniu wielu akumulatorów równolegle wymagany jest opcjonalny zestaw do łączenia równoległego. Należy pamiętać o ustawieniu adresów DIP switch na akumulatorach: akumulator główny (Master) musi mieć adres 1, a pozostałe akumulatory kolejne adresy w kolejności rosnącej. Po zmianie adresu należy zresetować BMS przyciskiem zasilania. Komunikację między akumulatorami realizuje się za pomocą kabli CAT 5, 5e lub 6.
Zalecenia dotyczące momentu dokręcania:
- Kable 1/0 AWG i 2/0 AWG: maks. 165 in-lbs (18.6 Nm).
- Kable 4/0 AWG i 250 kcmil: maks. 275 in-lbs (31.1 Nm).
Komunikacja BMS
Akumulator komunikuje się z inwerterami za pomocą protokołów CAN lub RS485. Aby zmienić protokół komunikacji, należy tymczasowo ustawić akumulator Master na adres 64 (wszystkie przełączniki DIP w pozycji ON), a następnie wejść w menu ustawień protokołu przytrzymując przycisk Return przez 5 sekund. Po konfiguracji należy przywrócić adres 1.
Aktualizacje firmware
Zaleca się utrzymywanie oprogramowania układowego wszystkich komponentów systemu w najnowszej wersji. Najnowsze pliki do pobrania znajdują się na stronie internetowej EG4 Electronics. Wewnątrz pobranego archiwum znajduje się instrukcja PDF opisująca proces aktualizacji.
Informacje o producencie
EG4 Electronics
Praktyczna pomoc
Typowe problemy
Brak komunikacji z inwerterem
Sprawdź ustawienia protokołu CAN/RS485 oraz czy adres DIP switcha na akumulatorze Master jest ustawiony na 1.
Błąd BMS po zmianie adresu
Po każdej zmianie adresu DIP switch należy zresetować BMS za pomocą przycisku zasilania, aby zmiany zostały zarejestrowane.
Trudności z montażem na ścianie
Upewnij się, że wspornik montażowy jest wypoziomowany i zachowano minimalny prześwit 28.0625 cala od podłoża.
Przed użyciem
- Sprawdź, czy wszystkie wyłączniki obwodów są w pozycji otwartej (OFF).
- Użyj woltomierza, aby potwierdzić brak napięcia przed pracą.
- Upewnij się, że masz odpowiednie środki ochrony osobistej (PPE).
- Sprawdź, czy miejsce montażu zapewnia 12 cali (ok. 30 cm) odstępu z każdej strony.
- Upewnij się, że akumulator jest montowany w pozycji pionowej.
Parametry w praktyce
- 165 in-lbs (18.6 Nm)
- Maksymalny moment dokręcania dla kabli zasilających 1/0 AWG i 2/0 AWG.
- 275 in-lbs (31.1 Nm)
- Maksymalny moment dokręcania dla kabli zasilających 4/0 AWG i 250 kcmil.
Ilustracje i schematy

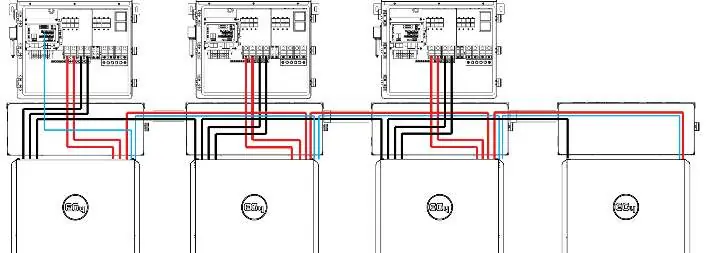

- Schemat równoległy pokazuje poprawne połączenie kabli zasilających i komunikacyjnych między wieloma jednostkami.

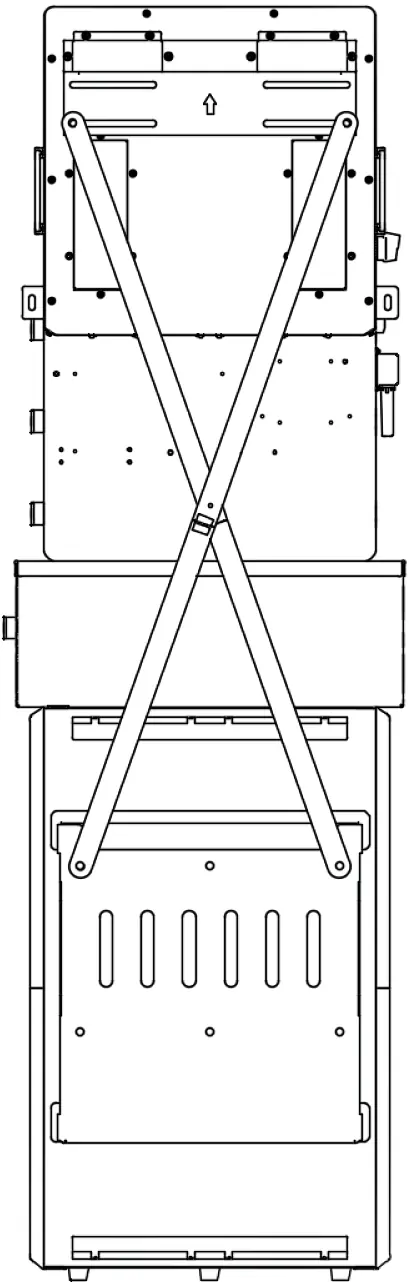

- Schemat montażu z inwerterem 18KPV ilustruje użycie wspornika X-Bracket dla stabilności.
Zgodność modelu
- Wymaga inwertera kompatybilnego z protokołem CAN lub RS485.
- Współpracuje z inwerterami EG4, Growatt, Sol-Ark, Deye, Victron, Luxpower, SMA.
