Instrukcja obsługi akumulatora EG4 WallMount All Weather Battery

Szybki przewodnik po instalacji, konfiguracji i obsłudze akumulatora EG4 WallMount All Weather Battery. Dowiedz się, jak bezpiecznie zamontować urządzenie, skonfigurować komunikację BMS i rozwiązywać problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Akumulator EG4 WallMount All Weather Battery to jednostka o pojemności 14.3kWh (51.2V, 280Ah) przeznaczona do zewnętrznych systemów magazynowania energii (ESS). Urządzenie posiada stopień ochrony IP65 i zintegrowany system grzewczy. Przed przystąpieniem do pracy należy upewnić się, że wszystkie wyłączniki akumulatora i BMS są w pozycji OFF. Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi (NEC).

Opis urządzenia

Akumulator wykorzystuje ogniwa litowo-żelazowo-fosforanowe (LiFePO4) oraz inteligentny system zarządzania baterią (BMS). Główne cechy to:

  • Stały prąd wyjściowy 200A.
  • Zintegrowany system gaszenia ognia.
  • Wyświetlacz LCD do monitorowania parametrów w czasie rzeczywistym.
  • Możliwość komunikacji z inwerterem przez CAN lub RS485.
  • Żywotność projektowana na ponad 15 lat (ponad 8000 cykli przy 80% DOD).

Instalacja

Akumulator należy montować w pozycji pionowej. Wymagane jest zachowanie co najmniej 6 cali (152.4 mm) odstępu z każdej strony urządzenia dla zapewnienia odpowiedniej wentylacji. Ściana montażowa musi być wykonana z materiałów niepalnych.

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9

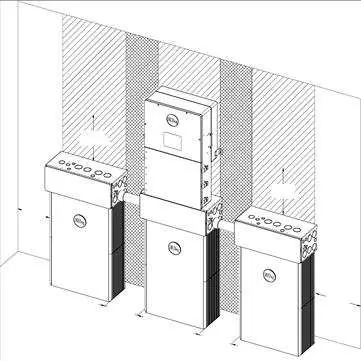

Dodatkowe zdjęcie montażowe ze strony 12
Dodatkowe zdjęcie montażowe ze strony 12

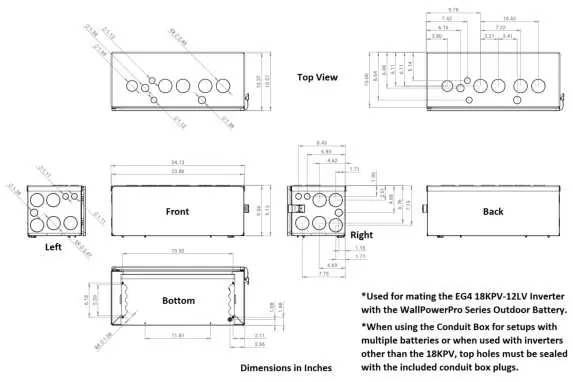

Schemat skrzynki przyłączeniowej (Conduit Box)
Schemat skrzynki przyłączeniowej (Conduit Box)
Dodatkowe zdjęcie montażowe ze strony 24
Dodatkowe zdjęcie montażowe ze strony 24

Kroki montażu:

  1. Wyznacz wysokość montażu (min. 28.0625 cala od podłoża).
  2. Zamocuj wspornik montażowy do ściany za pomocą dołączonych śrub rozporowych.
  3. Zawieś akumulator na wsporniku montażowym.
  4. Zabezpiecz akumulator za pomocą 4 bocznych śrub.
  5. Podłącz przewód uziemiający do śruby M6 na górze obudowy.

W przypadku korzystania z opcjonalnej skrzynki przyłączeniowej (conduit box), należy ją zamontować na górze akumulatora przed finalnym podłączeniem przewodów.

Paralelizacja i połączenia

Akumulatory można łączyć równolegle, ale nie szeregowo. Przed połączeniem upewnij się, że wszystkie jednostki są naładowane do 100%.

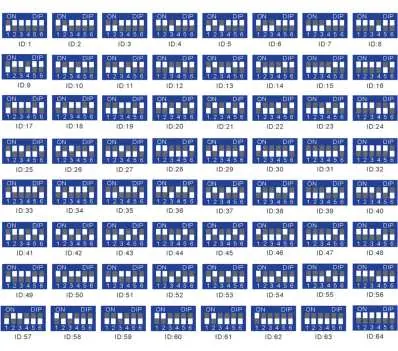

Tabela ustawień przełączników DIP
Tabela ustawień przełączników DIP
  • Ustaw unikalne adresy ID dla każdego akumulatora za pomocą przełączników DIP (zgodnie z tabelą w instrukcji).
  • Akumulator z adresem ID 1 pełni funkcję "Master" i łączy się z inwerterem.
  • Użyj portów "Battery-Comm" do połączenia akumulatorów w łańcuch (daisy chain).
  • Do połączeń zasilających użyj dedykowanego zestawu kabli 2/0 AWG.

Komunikacja i BMS

System BMS monitoruje napięcie, prąd i temperaturę. Oprogramowanie "BMS Tools" na komputerze PC umożliwia zaawansowaną diagnostykę. Aby połączyć się z oprogramowaniem, należy użyć kabla RS-485 do USB-A, ustawić adres ID na 64 i uruchomić program.

Interfejs oprogramowania BMS Tools
Interfejs oprogramowania BMS Tools

Rozwiązywanie problemów

Jeśli zaświeci się kontrolka ALM, oznacza to alarm lub aktywację ochrony BMS. Sprawdź przyczynę za pomocą aplikacji lub BMS Tools.

  • Brak wyjścia DC: Sprawdź wyłącznik lub naładuj akumulator.
  • Błąd komunikacji z inwerterem: Sprawdź połączenie portu komunikacyjnego i ustawienie adresu ID.
  • ALM LED świeci ciągle: Zwarcie. Odłącz przewody zasilające i sprawdź instalację.
  • Niestabilne napięcie: Zresetuj system przyciskiem reset i uruchom ponownie.

Przechowywanie i utylizacja

Akumulator należy przechowywać w temperaturze od 0.6°C do 32°C, najlepiej przy stanie naładowania (SOC) około 50%. W przypadku długotrwałego przechowywania zaleca się doładowanie co 8-9 miesięcy. Akumulator jest materiałem niebezpiecznym i nie powinien być wyrzucany do zwykłych odpadów; należy skorzystać z punktów recyklingu baterii litowych.

Praktyczna pomoc

Typowe problemy

Błąd komunikacji z inwerterem

Sprawdź połączenie portu komunikacyjnego i ustawienie adresu ID. Ustaw poprawny adres DIP dla akumulatora "Master" i zrestartuj urządzenie.

Brak wyjścia DC

Sprawdź, czy wyłącznik (breaker) jest włączony lub czy napięcie akumulatora nie jest zbyt niskie (wymaga ładowania).

Kontrolka ALM świeci ciągle

Wykryto zwarcie. Odłącz przewody zasilające i sprawdź wszystkie połączenia kablowe.

Akumulator nie ładuje się w pełni

Sprawdź ustawienia ładowania w inwerterze, aby upewnić się, że są zgodne z wymaganiami akumulatora.

Przed użyciem

  • Upewnij się, że wszystkie wyłączniki akumulatora i BMS są w pozycji OFF przed podłączeniem.
  • Użyj woltomierza, aby potwierdzić brak napięcia przed instalacją.
  • Upewnij się, że ściana montażowa jest wykonana z materiałów niepalnych.
  • Zachowaj co najmniej 6 cali (152.4 mm) odstępu z każdej strony akumulatora.
  • Naładuj wszystkie akumulatory do 100% przed ich równoległym połączeniem.

Parametry w praktyce

Pojemność całkowita
14.3kWh przy 25°C i 100% SOC.
Napięcie nominalne
51.2V.
Stopień ochrony
IP65 (odporność na warunki atmosferyczne).

Ilustracje i schematy

  • Rysunek 3: Widok panelu bocznego z terminalami, portami komunikacyjnymi i wyłącznikiem.
  • Rysunek 17: Schemat połączeń komunikacyjnych między akumulatorami.
  • Rysunek 27: Tabela ustawień przełączników DIP dla adresowania akumulatorów.

Zgodność modelu

  • Nie łączyć akumulatorów szeregowo.
  • Kompatybilny z inwerterem EG4 18kPV.
  • Wymaga komunikacji RS485/CAN do integracji z inwerterem.
