Instrukcja aktualizacji oprogramowania falownika hybrydowego EG4 12kPV
Przewodnik po aktualizacji oprogramowania falownika hybrydowego EG4 12kPV. Zawiera specyfikacje techniczne, zasady bezpieczeństwa oraz instrukcję aktualizacji przez aplikację mobilną i portal internetowy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument służy jako przewodnik po procesie aktualizacji oprogramowania układowego (firmware) dla falownika hybrydowego EG4 12kPV. Instrukcja zawiera również dziennik zmian (changelog) oraz kluczowe dane techniczne i wytyczne dotyczące bezpieczeństwa.
Zasady bezpieczeństwa
Przed przystąpieniem do jakichkolwiek prac przy falowniku należy bezwzględnie przestrzegać poniższych zasad:
- Wszelkie prace instalacyjne i serwisowe muszą być wykonywane przez wykwalifikowany personel.
- Przed rozpoczęciem prac należy upewnić się, że zewnętrzne wyłączniki DC, AC oraz wyłączniki modułów akumulatorowych są w pozycji "off" lub "open".
- Należy użyć woltomierza, aby potwierdzić brak napięcia przed dotknięciem jakichkolwiek elementów.
- Nie wolno otwierać falownika podczas jego pracy.
- Nie należy dokonywać żadnych połączeń ani rozłączeń (PV, akumulator, sieć, komunikacja) podczas pracy urządzenia.
- Falownik i niektóre elementy systemu mogą być gorące podczas pracy – należy dotykać tylko wyświetlacza LCD i przycisków.
Specyfikacja techniczna
Falownik EG4 12kPV charakteryzuje się następującymi parametrami:
- AC Input: 120/240VAC lub 120/208VAC, częstotliwość 50/60Hz.
- PV Input: 2 MPPT, zakres napięcia wejściowego 100-600 VDC.
- Akumulatory: Kompatybilne z kwasowo-ołowiowymi i litowymi, napięcie nominalne 48 VDC.
- Wymiary: 750 x 520 x 285 mm.
- Waga: 50 kg.
- Klasa ochrony: IP65.
Aktualizacja oprogramowania przez aplikację EG4 Electronics
- Otwórz aplikację EG4 Electronics na telefonie i wybierz przycisk "DOWNLOAD FIRMWARE".
- Wybierz odpowiedni plik oprogramowania (skontaktuj się z dystrybutorem w celu uzyskania najnowszych plików) i pobierz go na urządzenie mobilne.
- Utrzymując aplikację włączoną, przejdź do ustawień Wi-Fi w telefonie i połącz się z siecią Dongle (identyfikator sieci jest taki sam jak numer seryjny Dongle).
- Wróć do ekranu głównego aplikacji i wybierz "LOCAL CONNECT", a następnie przycisk "Set".
- Przewiń ekran w górę, aż pojawi się przycisk "Update Firmware".
- Wybierz odpowiedni pakiet instalacyjny z listy rozwijanej i kliknij "UPDATE FIRMWARE".
Po zakończeniu aktualizacji falownik uruchomi się ponownie automatycznie.
Aktualizacja oprogramowania przez portal Monitor Center
- Zaloguj się do systemu monitorowania EG4 Electronics przez przeglądarkę internetową.
- Wybierz zakładkę "Maintenance", a następnie "Remote Update".
- Wybierz odpowiedni falownik z listy i kliknij "Standard Update".
System rozpocznie aktualizację obu plików oprogramowania w falowniku. Najnowsza wersja będzie widoczna w oknie w prawym dolnym rogu.
Kontakt z serwisem
W razie pytań lub problemów prosimy o kontakt:
E-mail: [email protected]: (903) 609-1988Strona internetowa: www.eg4electronics.com
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Aktualizacja nie startuje lub przerywa się
Upewnij się, że urządzenie mobilne ma wystarczający poziom naładowania baterii i nie zamykaj aplikacji podczas procesu. Sprawdź, czy klucz Wi-Fi jest poprawnie skonfigurowany.
Brak połączenia z falownikiem przez aplikację
Upewnij się, że telefon jest połączony bezpośrednio z siecią Wi-Fi generowaną przez klucz (Dongle), a nie z domową siecią Wi-Fi.
Przed użyciem
- Sprawdź poziom naładowania baterii w telefonie przed aktualizacją.
- Upewnij się, że klucz Wi-Fi jest bezpiecznie podłączony i skonfigurowany.
- Skontaktuj się z dystrybutorem, aby uzyskać najnowszy plik oprogramowania.
- Upewnij się, że wszystkie falowniki w systemie ESS są aktualizowane do tej samej wersji.
Parametry w praktyce
- Nominalne napięcie akumulatora
- 48 VDC – wymagane dla kompatybilnych systemów bateryjnych.
- Zakres napięcia MPPT
- 120-500 VDC – zakres pracy dla paneli fotowoltaicznych.
- Klasa ochrony IP65
- Urządzenie jest pyłoszczelne i odporne na strumienie wody.
Ilustracje i schematy
- Ekran aplikacji mobilnej pokazuje przycisk 'DOWNLOAD FIRMWARE' oraz 'LOCAL CONNECT' niezbędne do rozpoczęcia aktualizacji.

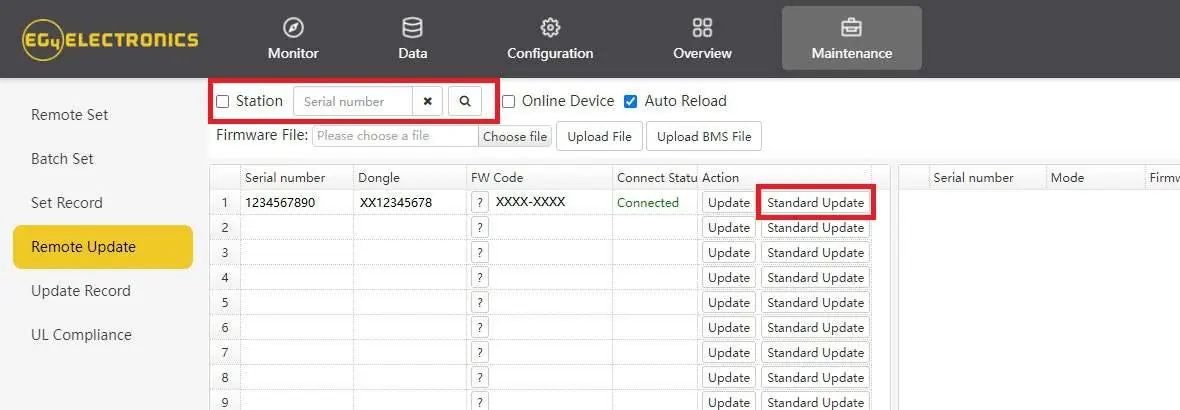

- Interfejs portalu internetowego 'Remote Update' pozwala na zdalną aktualizację falowników poprzez przycisk 'Standard Update'.
Zgodność modelu
- Kompatybilne typy akumulatorów: Kwasowo-ołowiowe i Litowe.
- Wymagana minimalna pojemność akumulatora: >200Ah.
