Instrukcja obsługi hybrydowego falownika Sol-Ark 15K-2P Outdoor

Szybki przewodnik po instalacji i konfiguracji hybrydowego falownika Sol-Ark 15K-2P Outdoor. Dowiedz się, jak podłączyć system, skonfigurować baterie, sieć Wi-Fi oraz rozwiązywać problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi hybrydowego falownika Sol-Ark 15K-2P Outdoor. Urządzenie jest przeznaczone wyłącznie dla wykwalifikowanego personelu. Przed przystąpieniem do prac należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym ryzykiem pożaru i porażenia prądem. System wymaga poprawnego uziemienia i połączenia z przewodem neutralnym.

Opis urządzenia

Falownik Sol-Ark 15K-2P Outdoor posiada ekran dotykowy LCD, przełącznik PV, przycisk ON/OFF, wejście na klucz Wi-Fi, wyłączniki bateryjne, porty komunikacyjne oraz bloki zacisków dla sieci, generatora i odbiorów.

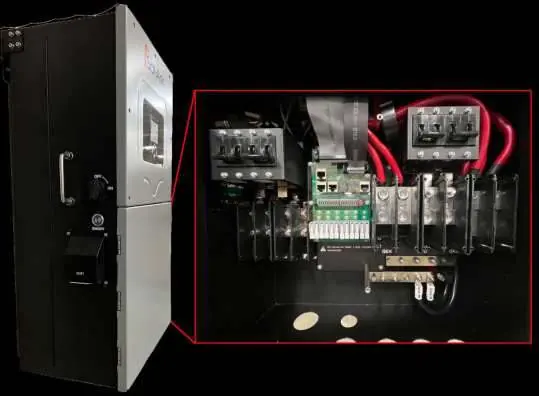

Komponenty falownika Sol-Ark 15K
Komponenty falownika Sol-Ark 15K

Instalacja fizyczna

Falownik posiada klasę ochrony NEMA 3R, co pozwala na montaż zewnętrzny. Należy chronić ekran LCD przed bezpośrednim nasłonecznieniem. Urządzenie waży 61,24 kg (135 lbs) i powinno być montowane na stabilnej powierzchni z zachowaniem odpowiednich odstępów (2 cale po bokach, 6 cali w pionie).

Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5

Podłączenia elektryczne

Instrukcja zawiera szczegółowe schematy połączeń dla różnych konfiguracji: off-grid, z generatorem, z mikroinwerterami oraz systemy równoległe. Kluczowe jest użycie czujników CT (Limiter Sensors) do pomiaru prądu na L1 i L2 w celu umożliwienia funkcji Peak Shaving i Limited Power to Home. Czujniki muszą być skierowane w stronę sieci (z wyjątkiem instalacji 3-fazowych).

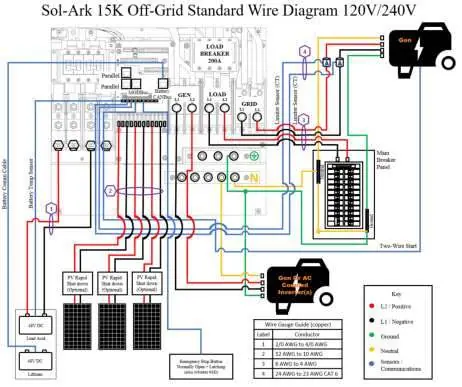

Standardowy schemat połączeń off-grid
Standardowy schemat połączeń off-grid
Rozkład pinów czujników
Rozkład pinów czujników

Uruchomienie i testowanie

Przed uruchomieniem należy sprawdzić napięcie na każdym obwodzie wejściowym PV (nie może przekraczać 500V). Kolejność uruchamiania: włącz wyłącznik baterii, włącz zasilanie sieciowe, naciśnij przycisk zasilania na boku urządzenia, włącz wyłącznik DC, a na końcu wyłączniki odbiorów.

Konfiguracja i programowanie

Ekran dotykowy umożliwia pełną konfigurację systemu, w tym ustawienia baterii (typ, pojemność, napięcia ładowania/rozładowania), ustawienia sieciowe (Grid Setup) oraz tryby pracy (np. Grid Sell, Time of Use). W przypadku systemów równoległych należy odpowiednio ustawić przełączniki DIP i adresy MODBUS.

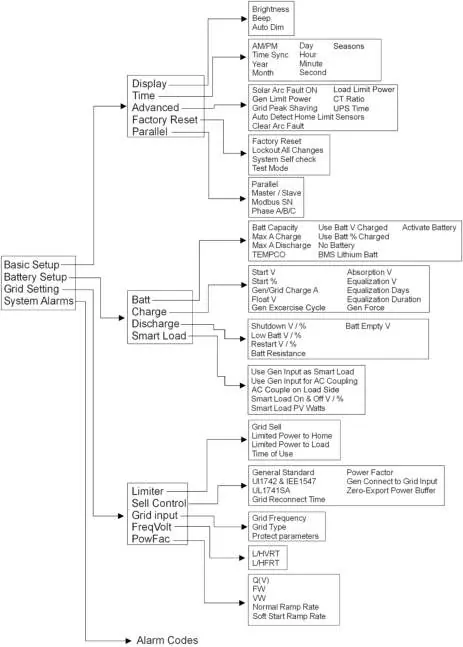

Struktura menu programowania
Struktura menu programowania

Rozwiązywanie problemów

W przypadku wystąpienia błędów, należy sprawdzić menu System Alarms. Typowe problemy obejmują błędy fazowania (Grid Phase Wrong), problemy z komunikacją baterii lub przeciążenia AC. Instrukcja zawiera pełną listę kodów błędów (F1-F64) wraz z opisem przyczyn i sposobami naprawy.

Konserwacja i gwarancja

System wymaga okresowej weryfikacji poprawności działania. Gwarancja 10-letnia obejmuje wady materiałowe i wykonawcze, z wyłączeniem uszkodzeń powstałych w wyniku niewłaściwej instalacji, modyfikacji lub zdarzeń losowych. Ekran LCD i wentylatory są objęte 5-letnią gwarancją.

Praktyczna pomoc

Typowe problemy

LCD nie włącza się

Sprawdź połączenia zasilania (PV/Grid/Bateria) i naciśnij przycisk zasilania, ekran dotykowy lub przyciski nawigacyjne.

Błąd Grid Phase Wrong

Występuje problem z fazowaniem okablowania. Sprawdź połączenia L1/L2 między siecią a falownikiem; powinny wykazywać 0V AC między odpowiednimi fazami.

Bateria nie ładuje się

Sprawdź ustawienia ładowania w menu Battery Setup oraz czy system nie jest w trybie, który ogranicza ładowanie.

System szybko rozłącza się z siecią

Sprawdź połączenie przewodu neutralnego (powinno być 0V AC względem uziemienia) oraz ustawienia częstotliwości.

Przed użyciem

  • Sprawdź, czy LCD jest chroniony przed bezpośrednim nasłonecznieniem.
  • Upewnij się, że wszystkie zaciski akumulatora są dokręcone.
  • Zweryfikuj, czy uziemienie i przewód neutralny są połączone tylko raz w obwodzie.
  • Sprawdź, czy napięcie PV nie przekracza 500V.
  • Upewnij się, że użyto odpowiednich dławików kablowych (Strain Reliefs) dla wszystkich przewodów.

Parametry w praktyce

Max PV input
19,5kW - maksymalna moc paneli słonecznych, którą może obsłużyć system.
Max DC Voltage
500V - maksymalne napięcie wejściowe PV na MPPT.
Continuous AC Power
15kW - ciągła moc wyjściowa AC przy pracy on-grid i off-grid.

Ilustracje i schematy

  • Schematy połączeń (strony 8-17) pokazują różne konfiguracje: off-grid, z generatorem, z mikroinwerterami oraz systemy równoległe.
  • Diagramy wskazują, gdzie podłączyć przewody L1, L2, Neutralny i Uziemienie.

Zgodność modelu

  • Wymaga systemu 48V dla baterii.
  • Nie obsługuje generatorów 3-fazowych na wejściu GEN.
  • Współpracuje z bateriami litowymi (wymagana komunikacja CAN/RS485) oraz kwasowo-ołowiowymi.
